Régua Cônica Transversal Nardini ND250 ND325 300

RÉGUA CÔNICA TRANSVERSAL DE AJUSTAGEM NARDINI ND250 / ND325 / 300 - FERRO FUNDIDO 625MM - NADEL CNC

CARACTERÍSTICAS

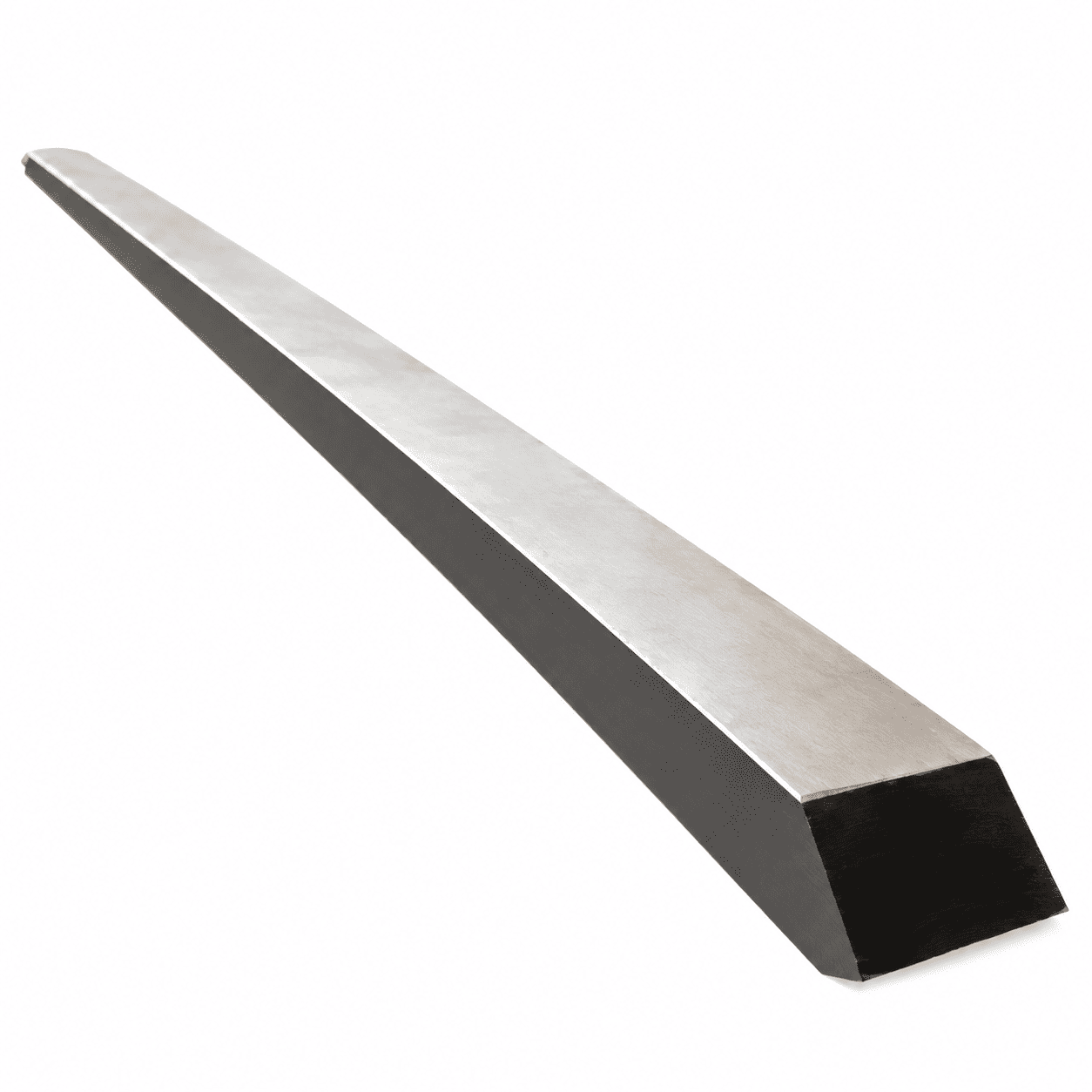

Régua cônica de ajustagem do carro transversal para tornos NARDINI e IMOR compatíveis.

Componente utilizado no conjunto inferior do carro transversal, destinado à regulagem das folgas e ao ajuste das superfícies de deslizamento.

Fabricada em ferro fundido, possui comprimento total de 625 mm, altura constante de 13 mm e espessura variável de 13 mm a 5 mm ao longo da peça.

Seu comprimento maior permite realizar os ajustes necessários durante a instalação, conforme as características do conjunto.

Indicada para manutenção preventiva, corretiva e recuperação de carros transversais de tornos convencionais.

A régua deve ser ajustada conforme as dimensões e as condições do conjunto original.

O QUE É A RÉGUA CÔNICA TRANSVERSAL DE AJUSTAGEM?

A régua cônica transversal é um componente mecânico utilizado no sistema de ajuste das guias do carro transversal de tornos convencionais.

O carro transversal é responsável pelo deslocamento da ferramenta em direção perpendicular ao eixo de rotação da peça, permitindo operações como faceamento, ajustes de diâmetro e outros movimentos necessários durante a usinagem.

Para que esse deslocamento ocorra corretamente, o conjunto utiliza superfícies de deslizamento e mecanismos de regulagem que permitem controlar as folgas existentes entre os componentes.

A régua cônica de ajustagem integra esse sistema, sendo utilizada para regular o contato entre as superfícies de deslizamento do carro.

O produto anunciado corresponde à régua maior, localizada no conjunto inferior do carro transversal, conforme a configuração da máquina.

Sua geometria cônica permite realizar a regulagem por meio do posicionamento da régua no conjunto.

À medida que a régua é ajustada, sua variação de espessura permite modificar a folga entre as superfícies de contato.

Esse ajuste é importante para manter a movimentação adequada do carro transversal, evitando folgas excessivas ou aperto que possa dificultar o deslocamento.

Folgas excessivas podem prejudicar a estabilidade do conjunto e interferir na precisão das operações de usinagem.

Por outro lado, uma regulagem excessivamente apertada pode aumentar o atrito, dificultar a movimentação e acelerar o desgaste das superfícies.

Por esse motivo, o ajuste da régua deve ser realizado cuidadosamente por profissional qualificado.

A peça é fabricada em ferro fundido, material utilizado em componentes mecânicos de máquinas-ferramenta.

Possui comprimento total de 625 mm, sendo fornecida mais comprida para possibilitar os ajustes necessários durante a montagem.

Sua altura é de 13 mm, medida no lado com ângulo, permanecendo constante de uma extremidade à outra.

A espessura, medida no lado reto, apresenta variação gradual ao longo da régua, começando com 13 mm e terminando com 5 mm.

Essa variação é a característica que proporciona a geometria cônica necessária ao sistema de regulagem.

Durante a manutenção, é importante comparar as dimensões da régua existente com as da peça nova.

A régua usada deve apresentar altura muito próxima de 13 mm e espessura menor que a disponível na régua nova, permitindo que o componente de reposição tenha margem para ajuste.

A compatibilidade não depende apenas do modelo do torno, mas também das dimensões, do formato e das condições das superfícies de deslizamento.

A substituição da régua pode ser necessária em situações de desgaste, folgas excessivas, danos mecânicos ou durante serviços de recuperação do carro transversal.

A instalação deve incluir a verificação das guias, das superfícies de contato e do sistema de regulagem.

O ajuste correto contribui para a estabilidade, a suavidade de movimentação e a precisão do carro transversal durante a operação do torno.

DADOS TÉCNICOS

Produto: Régua Cônica Transversal de Ajustagem

Tipo: Régua de Ajuste de Folga

Posição: Carro Transversal Inferior

Material: Ferro Fundido

Comprimento Total: 625 mm

Altura: 13 mm

Espessura Inicial: 13 mm

Espessura Final: 5 mm

Geometria: Cônica, com Espessura Variável

Altura ao Longo da Régua: Constante

Espessura ao Longo da Régua: Decrescente

Aplicação: Ajustagem das Guias do Carro Transversal

Máquinas de Referência: Tornos NARDINI e IMOR Compatíveis

Quantidade: 01 Unidade

Instalação: Requer Verificação Dimensional e Ajustagem

CONTEÚDO DA COMPRA

01 Régua Cônica Transversal de Ajustagem.

Material: Ferro fundido.

Comprimento total: 625 mm.

Altura: 13 mm.

Espessura variável: de 13 mm a 5 mm.

Não acompanha carro transversal, parafusos de regulagem, guias, suportes ou outros componentes não especificados.

Os serviços de instalação, usinagem de ajuste e manutenção não estão incluídos na compra.

CÓDIGOS DE REFERÊNCIA

Régua Cônica Transversal NARDINI

Régua Cônica NARDINI ND250

Régua Cônica NARDINI ND325

Régua Cônica NARDINI 300

Régua Cônica NARDINI 220M-III

Régua Cônica NARDINI 300-III

Régua Cônica NARDINI 300-IV

Régua Cônica NARDINI DT-650

Régua Cônica NARDINI NDT-650

Régua Cônica IMOR MIN 20

Régua de Ajustagem do Carro Transversal

Régua Cônica de Ferro Fundido 625 mm

Régua de Regulagem de Folga do Torno

As denominações acima são referências comerciais para facilitar a identificação e a pesquisa do produto.

Não foi informado um código original específico da régua.

APLICAÇÃO

Indicada para ajustagem do carro transversal inferior dos seguintes tornos, conforme compatibilidade dimensional:

NARDINI 220M-III.

NARDINI 300-III.

NARDINI DT-650.

NARDINI NDT-650.

NARDINI 300-IV.

NARDINI ND-250.

NARDINI ND-325.

IMOR MIN 20.

Utilizada em serviços de:

Regulagem de folgas do carro transversal.

Substituição de réguas cônicas desgastadas.

Manutenção das guias de deslizamento.

Recuperação de carros transversais.

Revisão e ajustagem de tornos convencionais.

A aplicação em outras versões ou modelos depende da comparação com as dimensões e características da régua instalada.

CONFIRME A COMPATIBILIDADE

Antes de efetuar a compra, verifique:

Marca e modelo do torno.

Posição da régua no carro transversal.

Comprimento da régua original.

Altura da régua existente.

Espessura da régua usada.

Sentido e formato da conicidade.

Características das superfícies de contato.

Sistema de regulagem e fixação.

Condições das guias e do carro transversal.

ATENÇÃO ESPECIAL ÀS MEDIDAS:

A régua nova possui comprimento total de 625 mm.

A altura é de 13 mm, permanecendo constante de ponta a ponta.

A espessura varia de 13 mm até 5 mm.

A régua usada deve apresentar altura bem próxima da medida da peça nova e espessura menor, permitindo margem para realizar o ajuste.

O comprimento maior da régua nova foi previsto para possibilitar a adaptação dimensional necessária ao conjunto.

Não considere a peça compatível apenas pelo modelo do torno.

Máquinas antigas, reformadas ou que passaram por recuperação podem apresentar alterações nas guias e nos componentes de regulagem.

Recomendamos comparar as medidas da régua original antes da compra.

Em caso de dúvida, consulte nossa equipe técnica.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado em manutenção e ajustagem de máquinas-ferramenta.

Antes de iniciar o serviço, desligue a máquina e siga os procedimentos de bloqueio das fontes de energia.

Inspecione as superfícies de deslizamento do carro transversal e verifique a existência de desgaste, riscos, deformações ou folgas excessivas.

Realize a limpeza das guias e das regiões de contato antes da montagem.

Confira as dimensões da régua nova e compare com a peça original.

Caso sejam necessários ajustes dimensionais, eles devem ser executados com ferramentas e procedimentos adequados.

Evite a remoção excessiva de material durante a ajustagem.

Respeite a geometria e as superfícies de contato previstas para o conjunto.

Após a montagem, regule a folga gradualmente, verificando a movimentação do carro transversal ao longo de seu curso.

O movimento deve ocorrer de maneira uniforme, sem travamentos ou folgas excessivas.

Utilize a lubrificação recomendada para as guias do equipamento.

Não opere o torno caso sejam identificadas dificuldades de deslocamento, travamentos ou condições anormais.

A substituição da régua não elimina a necessidade de verificar o estado das guias e dos demais componentes do carro transversal.

IMPORTANTE

A régua é fornecida com comprimento de 625 mm para permitir os ajustes necessários durante a instalação.

A peça deve ser conferida e ajustada de acordo com as características do conjunto original.

A altura permanece constante em 13 mm, enquanto a espessura varia de 13 mm a 5 mm.

A régua usada deve apresentar altura muito próxima da peça nova e espessura inferior, permitindo margem para regulagem.

A compatibilidade depende das dimensões e das condições do carro transversal.

O produto não deve ser considerado uma peça de instalação universal ou necessariamente pronta para montagem sem ajuste.

A venda corresponde somente à régua cônica anunciada.

Em caso de dúvida sobre a aplicação, entre em contato com a equipe da NADEL CNC antes de efetuar a compra.
