Raspadores de Barramento para Tornos CNC e Máquinas-Ferramenta: o que são, para que servem e quando trocar

Os raspadores de barramento, também conhecidos como limpadores de barramento, raspadores de guia, limpadores de guia ou way wipers, são componentes utilizados para proteger as superfícies de movimentação de tornos, centros de usinagem, fresadoras e outras máquinas-ferramenta.

Apesar de serem componentes relativamente pequenos, desempenham uma função importante na preservação da precisão mecânica da máquina.

Durante a usinagem, cavacos metálicos, fluido refrigerante, óleo e outras partículas ficam espalhados pelo interior do equipamento. O raspador trabalha como uma espécie de “rodinho industrial”, acompanhando o movimento dos carros e removendo esses contaminantes antes que eles atinjam regiões importantes da máquina.

Sua função principal é impedir que cavacos e partículas abrasivas entrem entre as superfícies deslizantes, guias e barramentos, ajudando a evitar riscos, desgaste prematuro e danos aos componentes de movimentação.

O que é um raspador de barramento?

O raspador de barramento é instalado junto às regiões móveis da máquina e mantém sua extremidade em contato com a superfície que deve permanecer protegida.

Quando o carro, mesa ou outro componente se movimenta, o raspador acompanha esse deslocamento e varre a superfície, empurrando cavacos, sujeira e parte dos contaminantes para fora da região protegida.

É justamente por esse funcionamento que podemos compará-lo ao funcionamento de um rodinho.

Em máquinas-ferramenta, entretanto, a aplicação exige materiais e geometrias desenvolvidos para suportar contato contínuo, óleo, fluido de corte, abrasão e ciclos repetitivos de movimentação.

Dependendo da construção e da aplicação, raspadores industriais podem utilizar materiais como elastômeros, borracha, poliuretano e elementos metálicos de suporte. Existem ainda diferentes construções destinadas às condições específicas de cada máquina.

Fabricantes especializados oferecem raspadores moldados, encapsulados em aço ou alumínio e raspadores integrados às proteções telescópicas.

Para que serve o raspador de barramento?

Sua principal função é proteger as superfícies responsáveis pela movimentação e precisão da máquina.

Imagine um torno trabalhando continuamente.

Durante o corte da peça, são produzidos milhares de cavacos. Dependendo do material e da operação, esses cavacos podem ser pequenos, compridos, pontiagudos ou extremamente abrasivos.

Se essas partículas alcançarem a região de contato entre o carro e o barramento, podem ser arrastadas durante o movimento da máquina.

É exatamente esse tipo de contaminação que o raspador procura impedir.

Os raspadores criam uma barreira mecânica para reduzir a entrada de:

• cavacos metálicos;

• partículas abrasivas;

• sujeira;

• resíduos do processo de usinagem;

• fluido refrigerante em regiões onde sua entrada não é desejada;

• contaminantes presentes no ambiente da máquina.

Fabricantes de sistemas de proteção para máquinas destacam que raspadores desgastados ou mal ajustados permitem a chegada de cavacos e contaminantes às guias, aumentando o desgaste e a necessidade de manutenção.

Por que proteger o barramento do torno?

O barramento é uma das regiões fundamentais de uma máquina-ferramenta.

É sobre suas guias que ocorre grande parte da movimentação mecânica do equipamento.

Em um torno, por exemplo, o carro longitudinal precisa se deslocar mantendo alinhamento e precisão ao longo de todo o curso.

A entrada de cavacos entre superfícies deslizantes pode produzir riscos e desgaste progressivo.

Com o passar do tempo, o desgaste das guias pode contribuir para:

• aumento de folgas mecânicas;

• perda de precisão;

• dificuldade para manter medidas e tolerâncias;

• acabamento irregular das peças;

• necessidade de regulagens mais frequentes;

• aumento do custo de manutenção;

• necessidade de recuperação das guias ou do barramento em situações mais severas.

Por isso, substituir um raspador desgastado costuma ser muito mais simples do que permitir que a contaminação avance para componentes estruturais e superfícies de precisão da máquina.

Raspador de barramento e Turcite

Algumas máquinas utilizam materiais de baixo atrito nas superfícies de deslizamento, como Turcite ou materiais técnicos equivalentes.

Esses materiais trabalham entre superfícies móveis para proporcionar características adequadas de deslizamento e ajudar no funcionamento das guias.

Por esse motivo, evitar a entrada de cavacos e partículas entre essas superfícies é especialmente importante.

Especificações técnicas de máquinas-ferramenta chegam a determinar que sistemas de guias sejam equipados com way wipers destinados a impedir a entrada de materiais estranhos.

O raspador, portanto, trabalha em conjunto com outros elementos da máquina, como o sistema de lubrificação e as proteções dos barramentos.

Importante: raspador e sistema de lubrificação possuem funções diferentes. O raspador remove contaminantes da superfície; a lubrificação reduz atrito e fornece o filme lubrificante necessário entre componentes móveis.

Onde são utilizados os raspadores?

Embora normalmente sejam chamados de raspadores de barramento, sua aplicação não fica limitada ao barramento principal.

Eles podem estar presentes em diversos pontos de uma máquina-ferramenta.

Barramentos e guias

É a aplicação mais conhecida.

O raspador acompanha a movimentação do carro ou mesa e impede que os resíduos da usinagem avancem para a área protegida.

Carro longitudinal e transversal

Em tornos, diferentes conjuntos de raspadores podem proteger as regiões responsáveis pelos movimentos longitudinal e transversal.

Cada posição pode utilizar um perfil e uma geometria diferentes.

Proteções telescópicas

Máquinas CNC normalmente utilizam proteções metálicas telescópicas sobre determinados eixos.

Nas extremidades dessas chapas também podem existir raspadores que limpam a superfície durante a movimentação.

As proteções telescópicas são utilizadas justamente para isolar guias, barramentos e outros componentes de cavacos e fluidos do processo de usinagem.

Contraponto e mangote do contraponto

O mangote do contraponto também é uma superfície móvel que precisa permanecer limpa.

Dependendo do projeto do torno, existem raspadores instalados nessa região para impedir que cavacos sejam arrastados juntamente com o movimento do mangote.

Isso ajuda a preservar o ajuste mecânico e a superfície de deslizamento do conjunto.

Portas e proteções móveis

Também existem aplicações nas quais perfis raspadores ou limpadores trabalham nas portas e proteções móveis da máquina.

Nesse caso, sua função é impedir o acúmulo e a passagem de cavacos para regiões indesejadas durante a abertura e o fechamento da proteção.

Cada máquina utiliza um raspador diferente

Esse é um dos pontos mais importantes na hora de comprar um raspador para torno CNC ou convencional.

Não existe um único “raspador de barramento universal” capaz de atender todas as máquinas.

Cada fabricante pode utilizar geometrias diferentes e, dentro de um mesmo fabricante, cada modelo de máquina pode apresentar variações.

Podem mudar:

• comprimento;

• largura;

• espessura;

• perfil da borracha ou elemento raspador;

• inclinação da área de contato;

• formato da chapa;

• posição dos furos;

• quantidade de furos;

• pontos de fixação;

• lado de instalação;

• posição dentro da máquina.

Além disso, dependendo do ano, versão ou configuração da máquina, podem existir diferenças até entre equipamentos do mesmo modelo.

Por isso, informar somente “preciso de um raspador de barramento” normalmente não é suficiente para identificar corretamente a peça.

Quais informações informar para comprar um raspador?

Para reduzir o risco de comprar uma peça incompatível, o ideal é identificar pelo menos:

Fabricante da máquina: por exemplo, Romi, Nardini ou outro fabricante.

Modelo da máquina: essa é uma das informações mais importantes.

Posição do raspador: carro, mesa, transversal, mangote, proteção etc.

Quantidade necessária: diversas máquinas utilizam conjuntos com vários raspadores diferentes.

Quando houver dúvida, também podem ajudar:

• fotografia da peça instalada;

• fotografia da peça retirada;

• medidas;

• distância entre os furos;

• desenho;

• código original da peça;

• número de série ou versão da máquina, quando necessário.

Kit de raspadores de barramento

Muitas máquinas utilizam vários raspadores ao mesmo tempo.

Por isso, é comum encontrar kits de raspadores de barramento, contendo as peças necessárias para determinadas regiões do equipamento.

Um kit pode possuir raspadores diferentes entre si porque cada peça acompanha uma geometria específica da máquina.

Por exemplo, em um mesmo torno podem existir raspadores destinados à:

• mesa;

• carro;

• movimento transversal;

• mangote do contraponto;

• proteções;

• outras regiões móveis.

Por esse motivo, a quantidade de peças de um kit depende do modelo e da configuração da máquina.

Raspadores para torno CNC e torno convencional

Os raspadores são utilizados tanto em máquinas CNC quanto em máquinas convencionais.

O princípio de funcionamento é semelhante: impedir que resíduos do processo de usinagem atinjam áreas críticas de movimentação.

Máquinas CNC, entretanto, podem possuir sistemas adicionais de proteção, como coberturas telescópicas, foles e sistemas de enclausuramento.

Em centros de usinagem, por exemplo, os raspadores também trabalham associados às proteções dos eixos X, Y e Z. Em tornos CNC, são comuns em regiões sujeitas continuamente a cavaco e fluido refrigerante.

Raspador de barramento e proteção telescópica são a mesma coisa?

Não.

São componentes relacionados, mas diferentes.

A proteção telescópica normalmente é constituída por chapas metálicas sobrepostas que acompanham o movimento do eixo e criam uma cobertura sobre as guias.

O raspador é o componente responsável pelo contato com a superfície e pela remoção dos contaminantes.

Inclusive, uma própria proteção telescópica pode possuir vários raspadores em suas extremidades.

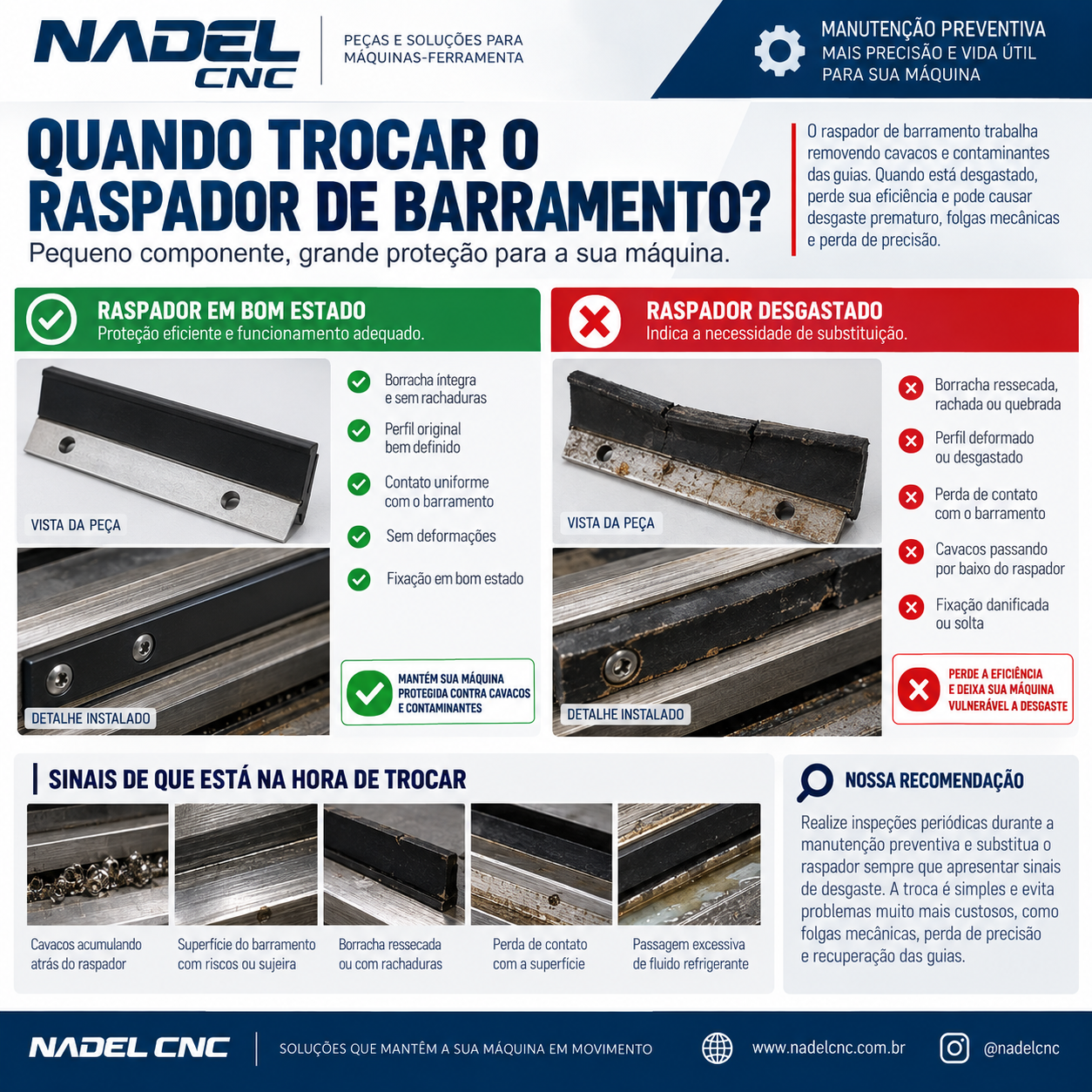

Como saber se o raspador precisa ser trocado?

O raspador é um componente sujeito ao desgaste.

A inspeção visual durante a manutenção preventiva pode revelar alguns sinais importantes.

Entre eles:

• borracha ressecada;

• rachaduras;

• partes quebradas;

• deformação;

• raspador sem contato adequado com a superfície;

• extremidade excessivamente desgastada;

• cavacos aparecendo atrás do raspador;

• entrada de sujeira na região que deveria estar protegida;

• fluido atravessando excessivamente a vedação;

• raspador desprendido de sua estrutura;

• fixação danificada.

Fabricantes de sistemas de proteção ressaltam que um raspador desgastado pode deixar de cumprir sua função mesmo quando o restante da proteção aparentemente permanece em boas condições.

O que acontece quando o raspador está ruim?

Um raspador deteriorado cria uma passagem para os contaminantes.

Com isso, a máquina pode continuar trabalhando aparentemente normalmente enquanto cavacos e resíduos começam a alcançar regiões que deveriam permanecer protegidas.

O problema tende a ser progressivo.

Primeiro aparece a contaminação.

Depois podem surgir riscos e desgaste das superfícies.

Em situações mais severas e de longo prazo, isso pode contribuir para folgas e perda de precisão.

Por isso, o raspador deve ser encarado como um componente de desgaste e manutenção preventiva, e não apenas como uma peça estética da máquina.

Posso continuar utilizando a máquina com o raspador danificado?

Tecnicamente a máquina pode continuar realizando movimentos mesmo com um raspador comprometido, mas isso significa trabalhar com uma barreira de proteção deficiente.

Quanto maior a produção de cavacos e a exposição das guias, maior a importância de corrigir o problema.

Continuar produzindo dessa maneira pode permitir que contaminantes atinjam superfícies cujo reparo é muito mais trabalhoso e caro do que a substituição do raspador.

Como aumentar a vida útil dos raspadores?

Alguns cuidados ajudam a preservar o conjunto:

• realizar limpeza periódica da máquina;

• evitar grandes acúmulos de cavaco sobre guias e proteções;

• verificar se o raspador permanece corretamente apoiado;

• inspecionar cortes, deformações e ressecamento;

• verificar periodicamente as proteções telescópicas;

• manter corretamente o sistema de lubrificação das guias;

• substituir raspadores comprometidos antes que permitam a passagem de contaminantes.

Raspadores industriais são projetados considerando resistência à abrasão e aos fluidos presentes no ambiente de usinagem, mas permanecem componentes sujeitos a desgaste durante a operação.

Fabricação de raspadores de barramento sob medida

Como existem inúmeras máquinas, modelos e versões no mercado, nem sempre é possível localizar um raspador utilizando apenas um código comercial.

Nesses casos, o raspador pode ser fabricado mediante amostra, desenho ou levantamento dimensional, reproduzindo a geometria necessária para a aplicação.

Isso é especialmente importante em máquinas antigas, equipamentos importados ou modelos cujas peças originais já possuem dificuldade de reposição.

Para fabricar corretamente, devem ser observados detalhes como geometria, dimensões, posição dos furos, região de contato e material adequado para a aplicação.

Raspadores de barramento NADEL CNC – Grupo ND-0012

O grupo ND-0012 da NADEL CNC reúne raspadores e limpadores destinados à proteção de barramentos, guias e outras regiões móveis de máquinas-ferramenta.

A NADEL trabalha com aplicações para diferentes máquinas e modelos, incluindo conjuntos destinados a tornos CNC e convencionais.

Como cada equipamento pode utilizar formatos e dimensões diferentes, a identificação correta do fabricante, modelo e posição de instalação é fundamental antes da escolha do raspador.

Quando necessário, também podem ser analisadas medidas, fotografias e amostras para identificar ou desenvolver a solução correspondente.

O objetivo é simples: manter cavacos e contaminantes afastados das superfícies de movimentação e ajudar a preservar a precisão mecânica da máquina.

Perguntas frequentes sobre raspadores de barramento

O que é raspador de barramento?

É um componente instalado nas regiões móveis de uma máquina-ferramenta para remover cavacos, sujeira e contaminantes das superfícies de guias e barramentos durante o movimento.

Para que serve o raspador do torno?

Serve principalmente para impedir que cavacos e outras partículas avancem para regiões críticas de deslizamento e causem contaminação e desgaste.

Todo torno utiliza o mesmo raspador?

Não. O formato varia de acordo com fabricante, modelo, posição de instalação e até versão da máquina.

Existe raspador para torno CNC?

Sim. Tornos CNC possuem diversos tipos de raspadores, inclusive peças instaladas diretamente nas guias e em proteções telescópicas.

Existe raspador para torno convencional?

Sim. Máquinas convencionais também utilizam raspadores para proteger seus barramentos e superfícies de movimentação.

O raspador protege o Turcite?

Quando a construção da máquina utiliza Turcite ou material equivalente nas superfícies de deslizamento, manter cavacos e partículas contaminantes afastados da região ajuda a preservar o conjunto.

O raspador pode causar folga no torno?

O raspador não é normalmente a causa da folga. O problema é o contrário: quando ele deixa de proteger adequadamente as guias, a contaminação pode favorecer desgaste das superfícies mecânicas ao longo do tempo.

É possível fabricar raspador de barramento pela amostra?

Sim. Quando não existe identificação suficiente da peça, raspadores podem ser produzidos utilizando uma amostra ou levantamento dimensional, desde que seja possível reproduzir corretamente sua geometria e características de aplicação.

Como pedir um raspador de barramento?

Informe principalmente a marca e o modelo da máquina. Se possível, envie também fotografias, medidas, posição de instalação e código da peça.

Conclusão

O raspador de barramento para torno CNC ou convencional pode parecer uma peça simples, mas exerce uma função importante na conservação da máquina.

Ele trabalha continuamente removendo cavacos e contaminantes antes que eles atinjam superfícies de movimentação e componentes de precisão.

Manter os raspadores em boas condições faz parte da manutenção preventiva da máquina-ferramenta e pode ajudar a evitar problemas muito mais caros no futuro.

Por isso, durante a manutenção de um torno, centro de usinagem, fresadora ou equipamento semelhante, vale verificar não apenas lubrificação, folgas e proteções, mas também o estado dos raspadores e limpadores de guia.

A NADEL CNC trabalha com raspadores de barramento do grupo ND-0012, incluindo aplicações para diferentes modelos de máquinas e desenvolvimento de peças conforme a necessidade da aplicação.
