Engrenagem Recâmbio Torno Nardini Nd250 Nd325 Z-44/56

ENGRENAGEM DE RECÂMBIO DUPLA Z44/56 TORNO NARDINI NODUS ND250 / ND325 - 014.014.202 - NADEL CNC

DADOS TÉCNICOS

Produto: Engrenagem Dupla de Recâmbio

Marca de Aplicação: NARDINI

Linha de Aplicação: NODUS

Modelos: ND250 / ND325

Código de Referência: 014.014.202

Código sem Pontuação: 014014202

Configuração: Engrenagem Dupla

Quantidade de Dentes: Z44 / Z56

Coroa Menor: 44 Dentes

Coroa Maior: 56 Dentes

Altura Total: 44 mm

Diâmetro Interno: 30 mm

Bucha Interna: Bronze

Diâmetro Externo da Coroa Menor: 115 mm

Diâmetro Externo da Coroa Maior: 145 mm

Aplicação: Sistema de Recâmbio do Torno

Tipo de Componente: Engrenagem Mecânica de Transmissão

Quantidade: 01 Unidade

Demais Características de Encaixe: Conferir com a Peça Original

CARACTERÍSTICAS

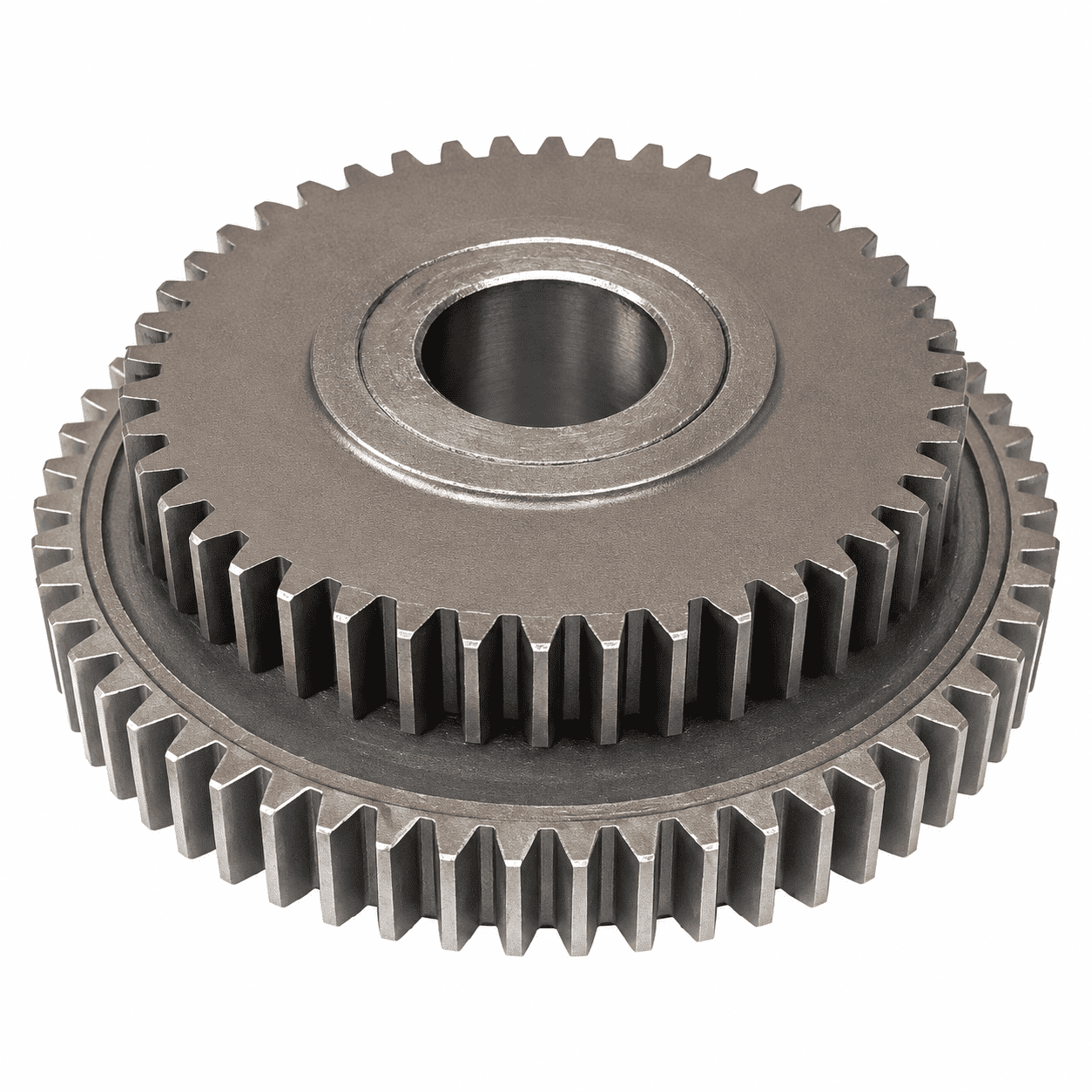

Engrenagem dupla de recâmbio com 44 e 56 dentes, destinada aos tornos NARDINI NODUS ND250 e ND325.

Componente mecânico formado por duas coroas dentadas de diâmetros diferentes, utilizado no sistema de transmissão do recâmbio do torno.

Possui altura total de 44 mm, furo central de 30 mm com bucha de bronze, coroa menor com diâmetro externo de 115 mm e coroa maior com diâmetro externo de 145 mm.

Indicada para reposição de engrenagens desgastadas ou danificadas e para serviços de manutenção preventiva, corretiva e recuperação de máquinas compatíveis.

Código de referência: 014.014.202.

O QUE É A ENGRENAGEM DUPLA DE RECÂMBIO Z44/56 NARDINI?

A engrenagem dupla de recâmbio Z44/56 é um componente mecânico utilizado no sistema de transmissão dos tornos convencionais NARDINI NODUS ND250 e ND325.

O sistema de recâmbio é responsável por estabelecer diferentes relações de transmissão entre os mecanismos do torno, conforme a configuração necessária para determinadas operações de usinagem.

Esse conjunto participa da transmissão de movimento entre o eixo-árvore e os mecanismos relacionados aos avanços automáticos e à execução de roscas, de acordo com o projeto da máquina.

A engrenagem anunciada apresenta duas coroas dentadas integradas ao mesmo conjunto, identificadas pelas quantidades de 44 e 56 dentes.

Essa configuração permite que duas rodas dentadas de tamanhos diferentes participem da transmissão de movimento por meio de uma única peça.

As coroas possuem diâmetros externos distintos, sendo 115 mm na menor e 145 mm na maior.

A combinação das duas coroas permite estabelecer relações de transmissão específicas, determinadas pelo posicionamento e pelo engrenamento com os demais componentes do sistema.

A quantidade de dentes de cada coroa é fundamental para identificar a engrenagem correta e preservar a relação de transmissão prevista para o conjunto.

A peça possui altura total de 44 mm, dimensão importante para verificar o espaço disponível e o posicionamento correto no mecanismo.

Seu furo central possui diâmetro interno de 30 mm e conta com bucha de bronze.

A bucha de bronze é um componente utilizado como superfície de apoio entre a engrenagem e o elemento de montagem correspondente, conforme a construção mecânica do conjunto.

Durante o funcionamento, essa região pode estar sujeita a movimentos relativos e esforços transmitidos pelo mecanismo.

Por isso, as condições da bucha, do eixo e da lubrificação são importantes para o funcionamento adequado da engrenagem.

Com o uso contínuo, as engrenagens podem apresentar desgaste dos dentes, folgas, deformações ou danos provocados por esforços excessivos e condições inadequadas de funcionamento.

O desgaste da bucha também pode comprometer o alinhamento e a estabilidade do conjunto.

Essas condições podem provocar ruídos, vibrações, dificuldades de transmissão e funcionamento irregular do sistema de recâmbio.

A substituição da engrenagem deve considerar não apenas a quantidade de dentes, mas também as dimensões externas, a altura, o diâmetro interno, a bucha e as características de montagem.

O código 014.014.202 auxilia na identificação da peça utilizada no sistema de recâmbio NARDINI.

A instalação de uma engrenagem compatível contribui para preservar as relações de transmissão e o funcionamento adequado dos mecanismos do torno.

CONTEÚDO DA COMPRA

01 Engrenagem dupla de recâmbio Z44/56 para torno NARDINI NODUS.

Código: 014.014.202.

Altura: 44 mm.

Furo central: 30 mm, com bucha de bronze.

Coroa menor: 115 mm de diâmetro externo.

Coroa maior: 145 mm de diâmetro externo.

Não acompanha eixo, rolamentos, chavetas, parafusos, outras engrenagens ou acessórios não especificados.

O serviço de instalação não está incluído na compra.

CÓDIGOS DE REFERÊNCIA

014.014.202

014014202

Engrenagem NARDINI Z44/56

Engrenagem NARDINI Z44 Z56

Engrenagem Dupla NARDINI ND250

Engrenagem Dupla NARDINI ND325

Engrenagem Recâmbio NARDINI NODUS

Engrenagem Dupla com Bucha de Bronze

APLICAÇÃO

Indicada para o sistema de recâmbio dos seguintes tornos:

NARDINI NODUS ND250.

NARDINI NODUS ND325.

Utilizada em serviços de:

Substituição de engrenagens desgastadas ou danificadas.

Manutenção do sistema de recâmbio.

Recuperação de mecanismos de transmissão.

Revisão de conjuntos de engrenagens.

Manutenção preventiva e corretiva de tornos convencionais.

A aplicação em outras versões ou modelos depende da confirmação do código e das características da engrenagem original.

CONFIRME A COMPATIBILIDADE

Antes de efetuar a compra, verifique:

Marca e modelo do torno.

Código da peça: 014.014.202.

Configuração de engrenagem dupla.

Quantidade de dentes: 44 e 56.

Altura total: 44 mm.

Diâmetro interno: 30 mm.

Presença de bucha de bronze.

Diâmetro externo da coroa menor: 115 mm.

Diâmetro externo da coroa maior: 145 mm.

Características de encaixe e fixação.

Compatibilidade com as engrenagens associadas.

Condições do eixo e do conjunto de recâmbio.

As dimensões e características de montagem devem corresponder às necessidades do equipamento.

Máquinas antigas, reformadas ou adaptadas podem apresentar diferenças em relação à configuração original.

Recomendamos comparar a engrenagem anunciada com a peça instalada no torno.

Em caso de dúvida, consulte nossa equipe técnica antes da compra.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado em manutenção de tornos e sistemas mecânicos de transmissão.

Antes de iniciar o serviço, desligue a máquina e siga os procedimentos de bloqueio das fontes de energia.

Inspecione os eixos, alojamentos e engrenagens que trabalham em conjunto com a peça.

Verifique a existência de desgaste excessivo, dentes danificados, folgas ou desalinhamento.

Examine as condições da bucha de bronze e da superfície de apoio correspondente.

Realize a limpeza adequada das superfícies de montagem.

Utilize ferramentas apropriadas e evite impactos que possam danificar os dentes ou deformar a bucha.

Não force a instalação em eixos ou alojamentos incompatíveis.

Respeite as condições de montagem, ajuste e lubrificação previstas para o sistema de recâmbio.

Após a substituição, verifique o engrenamento, as folgas e a movimentação do conjunto.

Antes de retornar a máquina à operação, realize os testes de funcionamento necessários.

A lubrificação adequada e a inspeção periódica contribuem para reduzir o desgaste dos componentes de transmissão.

IMPORTANTE

A venda corresponde somente a 01 engrenagem dupla de recâmbio Z44/56 com bucha de bronze.

A compatibilidade deve ser confirmada pelo código de referência, quantidade de dentes, altura, diâmetros e características de montagem.

O produto deve ser comparado com a engrenagem original antes da instalação.

A instalação deve ser realizada por profissional qualificado.

Em caso de dúvida sobre a aplicação, entre em contato com a equipe da NADEL CNC antes de efetuar a compra.

GARANTIA

Garantia conforme as condições legais e comerciais aplicáveis, respeitados os direitos previstos na legislação.

Não cobre danos comprovadamente decorrentes de instalação inadequada, utilização incompatível, montagem incorreta, esforços fora das condições previstas ou modificações indevidas no componente.
