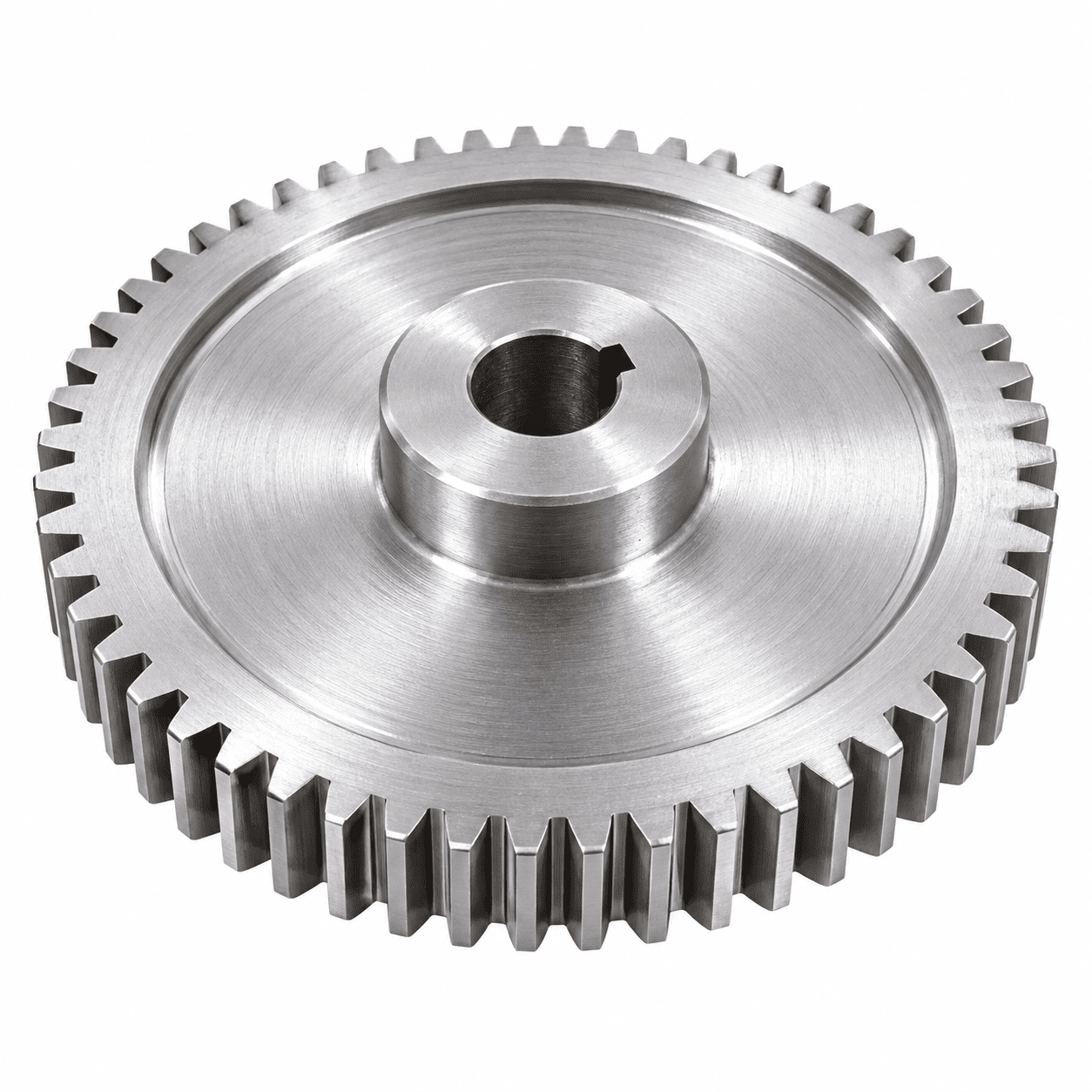

Engrenagem Recâmbio 57 Dentes Nardini Nodus ND250 ND325 M2,5 014.014.203

ENGRENAGEM 57 DENTES Z57 MÓDULO 2,5 TORNO NARDINI NODUS ND250 / ND325 - 014.014.203 - NADEL CNC

CARACTERÍSTICAS

Engrenagem de 57 dentes para o sistema de recâmbio dos tornos NARDINI NODUS ND250 e ND325.

Peça nova, fabricada em ferro fundido nodular, com módulo 2,5 e furo central de 20 mm.

Componente mecânico destinado à transmissão de movimento no conjunto de engrenagens de recâmbio do torno.

Indicada para reposição de engrenagens desgastadas ou danificadas e para serviços de manutenção preventiva, corretiva e recuperação de máquinas compatíveis.

Código de referência: 014.014.203.

O QUE É A ENGRENAGEM DE 57 DENTES DO RECÂMBIO NARDINI?

A engrenagem de 57 dentes é um componente mecânico utilizado no sistema de recâmbio dos tornos convencionais NARDINI NODUS ND250 e ND325.

O recâmbio é um conjunto de engrenagens responsável por estabelecer relações de transmissão entre os mecanismos do torno, conforme a configuração da máquina.

Esse sistema participa da transmissão de movimento necessária às operações que dependem da relação entre a rotação do eixo-árvore e os mecanismos de avanço ou de abertura de roscas.

As engrenagens de recâmbio permitem obter diferentes relações de transmissão por meio da combinação de rodas dentadas com quantidades específicas de dentes.

Cada engrenagem possui características próprias, como número de dentes, módulo, diâmetro do furo e geometria de montagem.

O produto anunciado possui 57 dentes, sendo identificado também pela designação Z57.

A quantidade de dentes é uma característica importante para determinar a relação de transmissão estabelecida pelo conjunto.

A engrenagem possui módulo 2,5, medida que define características dimensionais do dentado e deve ser compatível com as engrenagens que trabalham em conjunto.

O módulo correto é fundamental para garantir o engrenamento adequado entre as peças.

Engrenagens com módulos diferentes não devem ser utilizadas em conjunto sem que exista compatibilidade prevista no projeto mecânico.

O furo central possui diâmetro de 20 mm, destinado ao encaixe no elemento de montagem correspondente, conforme a configuração do recâmbio.

A peça é fabricada em ferro fundido nodular, material utilizado na fabricação de componentes mecânicos devido às suas propriedades de resistência e comportamento sob esforços de trabalho.

Durante o funcionamento do torno, as engrenagens transmitem movimento e torque por meio do contato entre seus dentes.

Com o uso, podem ocorrer desgastes, deformações, quebras de dentes ou alterações nas condições de engrenamento.

Esses problemas podem provocar ruídos, vibrações, dificuldades de transmissão e funcionamento irregular do mecanismo.

A substituição de uma engrenagem danificada deve considerar as características da peça original e as condições dos componentes associados.

Além dos 57 dentes, do módulo 2,5 e do furo de 20 mm, é importante verificar a largura da engrenagem, os encaixes e as demais dimensões necessárias para a montagem.

O código de referência 014.014.203 auxilia na identificação da peça destinada ao sistema de recâmbio NARDINI.

A utilização de uma engrenagem dimensionalmente compatível contribui para o funcionamento adequado do conjunto e para a confiabilidade das operações de usinagem.

DADOS TÉCNICOS

Produto: Engrenagem de Recâmbio

Marca de Aplicação: NARDINI

Linha de Aplicação: NODUS

Modelos: ND250 / ND325

Código de Referência: 014.014.203

Quantidade de Dentes: 57

Identificação: Z57

Módulo: 2,5

Diâmetro do Furo Central: 20 mm

Material: Ferro Fundido Nodular

Condição: Nova

Aplicação: Sistema de Recâmbio do Torno

Tipo de Componente: Engrenagem Mecânica de Transmissão

Quantidade: 01 Unidade

Largura da Engrenagem: Não Informada

Diâmetro Externo Total: Não Informado

Características de Encaixe: Conferir com a Peça Original

CONTEÚDO DA COMPRA

01 Engrenagem de 57 dentes para recâmbio de torno NARDINI NODUS.

Código: 014.014.203.

Material: Ferro fundido nodular.

Módulo: 2,5.

Furo central: 20 mm.

Produto novo.

Não acompanha eixo, buchas, rolamentos, chavetas, parafusos ou outras engrenagens não especificadas.

O serviço de instalação não está incluído na compra.

CÓDIGOS DE REFERÊNCIA

014.014.203

014014203

014 014 203

.014.014.203

Engrenagem NARDINI Z57

Engrenagem 57 Dentes NARDINI

Engrenagem Recâmbio NARDINI ND250

Engrenagem Recâmbio NARDINI ND325

Engrenagem NODUS 57 Dentes

Engrenagem Módulo 2,5 Furo 20 mm

As variações de escrita e denominações comerciais facilitam a identificação e a pesquisa do produto.

Não representam códigos oficiais adicionais do fabricante.

APLICAÇÃO

Indicada para o sistema de recâmbio dos seguintes tornos:

NARDINI NODUS ND250.

NARDINI NODUS ND325.

Utilizada em serviços de:

Substituição de engrenagens desgastadas ou danificadas.

Manutenção do sistema de recâmbio.

Recuperação de mecanismos de transmissão.

Revisão de conjuntos de engrenagens.

Manutenção preventiva e corretiva de tornos convencionais.

A aplicação em outras versões ou modelos depende da confirmação das características da engrenagem original.

CONFIRME A COMPATIBILIDADE

Antes de efetuar a compra, verifique:

Marca e modelo do torno.

Código da peça: 014.014.203.

Quantidade de dentes: 57.

Módulo da engrenagem: 2,5.

Diâmetro do furo central: 20 mm.

Largura e diâmetro externo da engrenagem.

Características de encaixe e fixação.

Compatibilidade com as engrenagens associadas.

Condições do conjunto de recâmbio.

O número de dentes, o módulo e o diâmetro do furo devem corresponder às especificações necessárias para a montagem.

Máquinas reformadas ou adaptadas podem apresentar diferenças em relação à configuração original.

Recomendamos comparar a engrenagem anunciada com a peça instalada no torno.

Em caso de dúvida, consulte nossa equipe técnica antes da compra.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado em manutenção de tornos e sistemas mecânicos de transmissão.

Antes de iniciar o serviço, desligue a máquina e siga os procedimentos de bloqueio das fontes de energia.

Inspecione os eixos, os alojamentos e as engrenagens que trabalham em conjunto com a peça.

Verifique a existência de desgaste excessivo, dentes danificados, folgas ou desalinhamento.

Realize a limpeza adequada das superfícies de montagem.

Utilize ferramentas apropriadas e evite impactos que possam danificar os dentes da engrenagem.

Não force a instalação em eixos ou alojamentos incompatíveis.

Respeite as condições de montagem, ajuste e lubrificação previstas para o sistema de recâmbio.

Após a substituição, verifique o engrenamento, as folgas e a movimentação do conjunto.

Antes de retornar a máquina à operação, realize os testes de funcionamento necessários.

A lubrificação adequada e a inspeção periódica contribuem para reduzir o desgaste dos componentes de transmissão.

IMPORTANTE

Produto novo, destinado à reposição em sistemas de recâmbio compatíveis.

A venda corresponde somente à engrenagem anunciada.

A compatibilidade deve ser confirmada pelo código de referência, número de dentes, módulo, furo central e características de montagem.

Não foram informados o diâmetro externo total e a largura da engrenagem.

Essas dimensões devem ser conferidas quando necessárias para identificar a peça correta.

A instalação deve ser realizada por profissional qualificado.

Em caso de dúvida sobre a aplicação, entre em contato com a equipe da NADEL CNC antes de efetuar a compra.
