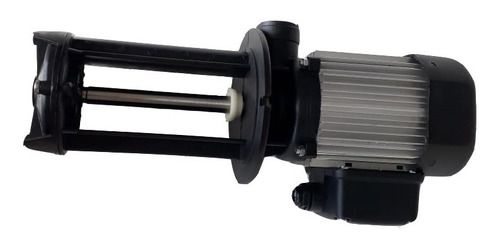

Bomba Refrigeração P/ Misturar Tinta 170mm Inox

BOMBA DE REFRIGERAÇÃO E CIRCULAÇÃO DE TINTA HASTE 170MM EIXO INOX TRIFÁSICA 220/380V 90W

CARACTERÍSTICAS

A Bomba de Refrigeração com Haste de 170 mm e Eixo em Aço Inox é indicada para circulação de fluidos em máquinas industriais, incluindo tornos, fresadoras, furadeiras e sistemas compatíveis de movimentação e mistura de tintas.

Possui motor trifásico de 90 W (0,12 cv), vazão máxima de 50 L/min e haste de imersão de 170 mm.

Seu conjunto mecânico conta com eixo em aço inoxidável, corpo em termoplástico e propulsor em poliamida, oferecendo uma solução para aplicações industriais com fluidos compatíveis com esses materiais.

Projetada para regime de trabalho contínuo (S1), permite a circulação de líquidos em sistemas de refrigeração e processos industriais.

DADOS TÉCNICOS

Informações gerais

• Produto: Bomba de refrigeração e circulação de líquidos
• Comprimento da haste de imersão: 170 mm
• Material do eixo: Aço inoxidável
• Aplicação: Refrigeração, circulação de fluidos e mistura por recirculação

Desempenho hidráulico – 60 Hz

• Vazão máxima: 50 L/min (pressão zero)
• Pressão máxima: 4,0 mCA (aproximadamente 0,4 bar, com vazão zero)
• Temperatura máxima do líquido: 40 °C

Características do motor elétrico

• Tipo de motor: Indução – corrente alternada
• Alimentação: Trifásica
• Tipo de construção: TFVE
• Potência: 90 W / 0,12 cv
• Tensões nominais: 220 / 380 V
• Correntes nominais: 0,50 / 0,28 A
• Frequência: 60 Hz
• Rotação: 3.300 rpm
• Regime de trabalho: Contínuo (S1)
• Classe de isolação: B (130 °C)
• Grau de proteção: IP54

Materiais de fabricação

• Corpo da bomba: Termoplástico
• Eixo da bomba: Aço inoxidável
• Propulsor: Poliamida
• Câmara de sucção: Termoplástico de engenharia
• Flange de sucção: Termoplástico de engenharia
• Anel centrifugador: Santoprene

CONTEÚDO DA COMPRA

• 01 Bomba de Refrigeração e Circulação de Líquidos com haste de 170 mm e eixo inox.

Total: 01 unidade.

CÓDIGOS DE REFERÊNCIA

• Bomba de refrigeração 170 mm
• Bomba de circulação com eixo inox – 90 W

Não foi informado um código específico de fabricante.

APLICAÇÃO

Indicada para aplicações industriais compatíveis, como:

• Tornos convencionais
• Fresadoras
• Furadeiras
• Sistemas de refrigeração de máquinas
• Circulação e recirculação de líquidos
• Sistemas de movimentação e mistura de tintas compatíveis

Para utilização com tintas, é indispensável verificar a composição química, a viscosidade e a compatibilidade do produto com os materiais da bomba.

A bomba promove a circulação do fluido, podendo auxiliar na homogeneização por recirculação quando o sistema estiver adequadamente dimensionado.

CONFIRME A COMPATIBILIDADE

Antes de finalizar a compra, confira:

• Comprimento da haste: 170 mm.
• Alimentação: Trifásica 220/380 V.
• Potência: 90 W.
• Vazão máxima: 50 L/min.
• Pressão máxima: 4,0 mCA.
• Temperatura máxima do líquido: 40 °C.
• Dimensões de instalação e conexão de saída.
• Compatibilidade química e viscosidade do líquido utilizado.

IMPORTANTE: O eixo é fabricado em aço inoxidável, mas os demais componentes possuem materiais diferentes. A bomba não deve ser considerada totalmente inox.

CUIDADOS E MANUTENÇÃO

• Realize a instalação com a alimentação elétrica desligada.
• Confira a tensão e o sentido de rotação do motor.
• Não opere a bomba sem líquido.
• Mantenha a região de sucção livre de resíduos e obstruções.
• Não ultrapasse a temperatura máxima de 40 °C.
• Utilize somente fluidos compatíveis com os materiais da bomba.
• Evite líquidos com partículas abrasivas ou características químicas incompatíveis.
• A instalação elétrica deve ser realizada por profissional qualificado.

IMPORTANTE

BOMBA DE CIRCULAÇÃO – HASTE 170 MM – EIXO INOX – 90 W – TRIFÁSICA 220/380 V.

A bomba possui vazão máxima de 50 L/min com pressão zero e pressão máxima de 4,0 mCA com vazão zero. Esses valores não ocorrem simultaneamente.

ATENÇÃO PARA USO COM TINTAS: A indicação de aplicação não garante compatibilidade com todas as formulações. Tintas inflamáveis, à base de solventes ou que exijam equipamentos com proteção especial não devem ser utilizadas sem confirmação técnica expressa de adequação da bomba e do ambiente de instalação.

Confira as fotos, medidas e especificações antes de finalizar a compra.

GARANTIA

O produto possui garantia contra defeitos de fabricação, conforme as condições legais e comerciais aplicáveis.

Não cobre danos decorrentes de instalação incorreta, funcionamento sem líquido, utilização de fluidos incompatíveis ou aplicação inadequada.
