Bomba Refrigeração Torno/fresa/furadeira 170mm

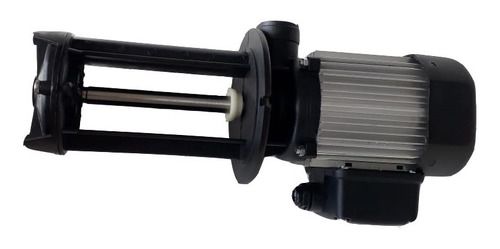

BOMBA DE REFRIGERAÇÃO TORNO FRESA FURADEIRA HASTE 170MM TRIFÁSICA 220/380V 90W

CARACTERÍSTICAS

A Bomba de Refrigeração com Haste de 170 mm é utilizada em sistemas de refrigeração de tornos, fresadoras, furadeiras e outras máquinas industriais compatíveis.

Sua função é bombear o fluido de refrigeração do reservatório até a região de corte, auxiliando no resfriamento das ferramentas, na redução do aquecimento e na remoção de cavacos durante os processos de usinagem.

Possui motor trifásico de 90 W (0,12 cv), vazão máxima de 50 L/min e pressão máxima de 4,0 mCA.

Seu conjunto mecânico conta com corpo em termoplástico, eixo em aço carbono e propulsor em poliamida, oferecendo uma construção adequada à circulação de fluidos de refrigeração compatíveis.

Projetada para funcionamento contínuo (S1), possui motor com grau de proteção IP54.

DADOS TÉCNICOS

Informações gerais

• Produto: Bomba de refrigeração para máquinas industriais
• Modelo de identificação: Bomba de Refrigeração 170 mm 90 W
• Comprimento da haste de imersão: 170 mm
• Material do corpo: Termoplástico
• Aplicação: Sistemas de refrigeração de máquinas operatrizes

Desempenho hidráulico – 60 Hz

• Vazão máxima: 50 L/min (pressão zero)
• Pressão máxima: 4,0 mCA (aproximadamente 0,4 bar, com vazão zero)
• Temperatura máxima do líquido: 40 °C

Características do motor elétrico

• Tipo de motor: Indução – corrente alternada
• Alimentação: Trifásica
• Tipo de construção: TFVE
• Potência: 90 W / 0,12 cv
• Tensões nominais: 220 / 380 V
• Correntes nominais: 0,50 / 0,28 A
• Frequência: 60 Hz
• Rotação: 3.300 rpm
• Regime de trabalho: Contínuo (S1)
• Classe de isolação: B (130 °C)
• Grau de proteção: IP54

Materiais de fabricação

• Corpo da bomba: Termoplástico
• Eixo da bomba: Aço carbono
• Propulsor: Poliamida
• Câmara de sucção: Termoplástico de engenharia
• Flange de sucção: Termoplástico de engenharia
• Anel centrifugador: Santoprene

CONTEÚDO DA COMPRA

• 01 Bomba de Refrigeração para Torno, Fresadora e Furadeira com haste de imersão de 170 mm.

Total: 01 unidade.

CÓDIGOS DE REFERÊNCIA

• Bomba de refrigeração 170 mm
• Bomba de refrigeração trifásica 90 W
• Bomba de refrigeração 0,12 cv

Não foi informado um código específico de fabricante.

APLICAÇÃO

Indicada para sistemas de refrigeração utilizados em:

• Tornos convencionais
• Tornos CNC
• Fresadoras convencionais
• Fresadoras CNC
• Furadeiras industriais
• Outras máquinas operatrizes com sistemas de refrigeração compatíveis

A bomba promove a circulação do fluido de refrigeração até a região de usinagem, contribuindo para o controle da temperatura, a remoção de cavacos e a conservação das ferramentas de corte.

CONFIRME A COMPATIBILIDADE

Antes de finalizar a compra, confira:

• Comprimento da haste: 170 mm.
• Alimentação: Trifásica 220/380 V.
• Potência: 90 W / 0,12 cv.
• Vazão máxima: 50 L/min.
• Pressão máxima: 4,0 mCA.
• Temperatura máxima do líquido: 40 °C.
• Dimensões de fixação e conexão de saída.
• Características elétricas e hidráulicas da bomba originalmente instalada.

IMPORTANTE: A compatibilidade depende das características elétricas, hidráulicas e dimensionais do sistema de refrigeração, não apenas do tipo de máquina.

CUIDADOS E MANUTENÇÃO

• Realize a instalação com a alimentação elétrica desligada.
• Confira a tensão e o sentido de rotação do motor.
• Não opere a bomba sem líquido.
• Utilize fluido de refrigeração compatível com os materiais da bomba.
• Mantenha o reservatório e a região de sucção livres de cavacos e impurezas.
• Não ultrapasse a temperatura máxima de 40 °C.
• Verifique periodicamente conexões, vazamentos e possíveis obstruções.
• A instalação elétrica deve ser realizada por profissional qualificado.

IMPORTANTE

BOMBA DE REFRIGERAÇÃO – HASTE 170 MM – TRIFÁSICA 220/380 V – 90 W – CORPO EM TERMOPLÁSTICO.

A bomba possui vazão máxima de 50 L/min com pressão zero e pressão máxima de 4,0 mCA com vazão zero. Esses valores representam condições distintas de funcionamento e não ocorrem simultaneamente.

Confira as fotos, medidas e especificações técnicas antes de finalizar a compra.

GARANTIA

O produto possui garantia contra defeitos de fabricação, conforme as condições legais e comerciais aplicáveis.

Não cobre danos decorrentes de instalação elétrica incorreta, funcionamento sem líquido, contaminação do sistema, uso inadequado ou aplicação incompatível.
