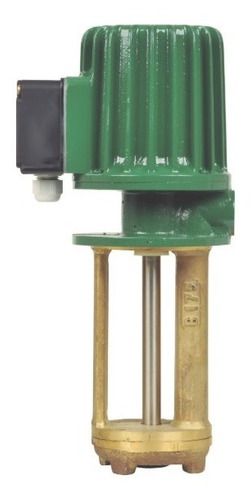

Bomba Refrigeração P/ Misturar Tinta 175mm Inox

BOMBA DE REFRIGERAÇÃO E CIRCULAÇÃO DE TINTA HASTE 175MM EIXO INOX TRIFÁSICA 220/380/440V 90W

CARACTERÍSTICAS

A Bomba de Refrigeração com Haste de 175 mm e Eixo em Aço Inox é indicada para circulação de líquidos em máquinas industriais, incluindo tornos, fresadoras, furadeiras e sistemas compatíveis de movimentação e mistura de tintas.

Possui motor trifásico de 90 W (0,12 cv), vazão máxima de 40 L/min e haste de imersão de 175 mm.

Seu conjunto mecânico conta com eixo em aço inoxidável, corpo em alumínio e componentes hidráulicos em latão, oferecendo resistência e durabilidade em aplicações com fluidos compatíveis.

Projetada para regime de trabalho contínuo (S1), possui motor com grau de proteção IP55.

DADOS TÉCNICOS

Informações gerais

• Produto: Bomba de refrigeração e circulação de líquidos
• Comprimento da haste de imersão: 175 mm
• Material do eixo: Aço inoxidável
• Aplicação: Refrigeração, circulação de fluidos e mistura por recirculação

Desempenho hidráulico – 60 Hz

• Vazão máxima: 40 L/min (pressão zero)
• Pressão máxima: 4,7 mCA (aproximadamente 0,47 bar, com vazão zero)
• Temperatura máxima do líquido: 45 °C

Características do motor elétrico

• Tipo de motor: Indução – corrente alternada
• Alimentação: Trifásica
• Tipo de construção: TFVE
• Potência: 90 W / 0,12 cv
• Tensões nominais: 220 / 380 / 440 VAC
• Correntes nominais: 0,60 / 0,35 / 0,30 A
• Frequência: 60 Hz
• Rotação: 3.400 rpm
• Regime de trabalho: Contínuo (S1)
• Classe de isolação: B (130 °C)
• Grau de proteção: IP55

Materiais de fabricação

• Corpo da bomba: Liga de alumínio SAE 329
• Eixo da bomba: Aço inoxidável
• Propulsor: Latão SAE 41
• Câmara de sucção: Latão SAE 41
• Flange de sucção: Latão SAE 41
• Anel centrifugador: Santoprene

CONTEÚDO DA COMPRA

• 01 Bomba de Refrigeração e Circulação de Líquidos com haste de 175 mm e eixo inox.

Total: 01 unidade.

CÓDIGOS DE REFERÊNCIA

• Bomba de refrigeração 175 mm
• Bomba de circulação com eixo inox – 90 W

Não foi informado um código específico de fabricante.

APLICAÇÃO

Indicada para aplicações industriais compatíveis, como:

• Tornos convencionais
• Fresadoras
• Furadeiras
• Sistemas de refrigeração de máquinas
• Circulação e recirculação de líquidos
• Sistemas de movimentação e mistura de tintas compatíveis

A bomba promove a circulação do fluido, podendo auxiliar na homogeneização de tintas por recirculação, desde que o sistema esteja adequadamente dimensionado.

Para utilização com tintas, é indispensável verificar a composição química, a viscosidade e a compatibilidade do produto com os materiais da bomba.

CONFIRME A COMPATIBILIDADE

Antes de finalizar a compra, confira:

• Comprimento da haste: 175 mm.
• Alimentação: Trifásica 220/380/440 V.
• Potência: 90 W.
• Vazão máxima: 40 L/min.
• Pressão máxima: 4,7 mCA.
• Temperatura máxima do líquido: 45 °C.
• Dimensões de instalação e conexão de saída.
• Compatibilidade química e viscosidade do líquido utilizado.

IMPORTANTE: O eixo é fabricado em aço inoxidável, mas o corpo e os demais componentes possuem materiais diferentes. A bomba não deve ser considerada totalmente inox.

CUIDADOS E MANUTENÇÃO

• Realize a instalação com a alimentação elétrica desligada.
• Confira a tensão e o sentido de rotação do motor.
• Não opere a bomba sem líquido.
• Mantenha a região de sucção livre de resíduos e obstruções.
• Não ultrapasse a temperatura máxima de 45 °C.
• Utilize somente fluidos compatíveis com os materiais da bomba.
• Evite líquidos com partículas abrasivas ou características químicas incompatíveis.
• A instalação elétrica deve ser realizada por profissional qualificado.

IMPORTANTE

BOMBA DE CIRCULAÇÃO – HASTE 175 MM – EIXO INOX – 90 W – TRIFÁSICA 220/380/440 V.

A bomba possui vazão máxima de 40 L/min com pressão zero e pressão máxima de 4,7 mCA com vazão zero. Esses valores não ocorrem simultaneamente.

ATENÇÃO PARA USO COM TINTAS: A indicação de aplicação não garante compatibilidade com todas as formulações. Tintas inflamáveis, à base de solventes ou que exijam equipamentos com proteção especial não devem ser utilizadas sem confirmação técnica expressa de adequação da bomba e do ambiente de instalação.

Confira as fotos, medidas e especificações antes de finalizar a compra.

GARANTIA

O produto possui garantia contra defeitos de fabricação, conforme as condições legais e comerciais aplicáveis.

Não cobre danos decorrentes de instalação incorreta, funcionamento sem líquido, utilização de fluidos incompatíveis ou aplicação inadequada.
