Cabo Manga 4x22awg C/malha P/refletor Piscina Automação

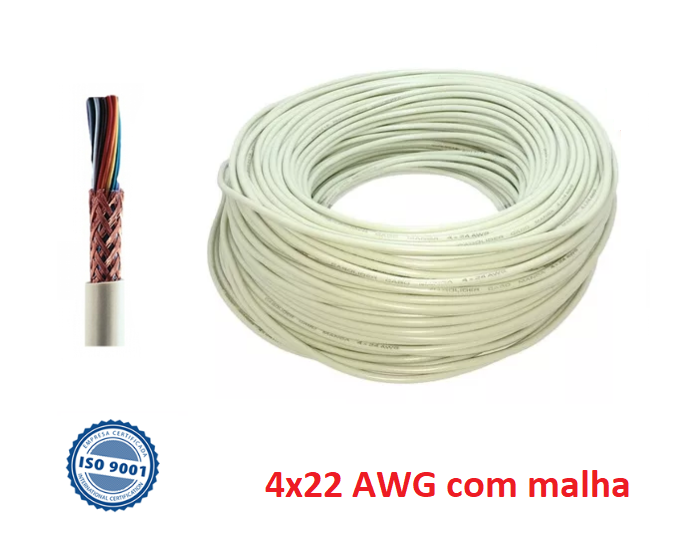

CABO MANGA BLINDADO 4X22 AWG COM MALHA DE COBRE PARA REFLETOR PISCINA E AUTOMAÇÃO

CARACTERÍSTICAS

O Cabo Manga Blindado 4 x 22 AWG com Malha de Cobre é um cabo elétrico destinado à transmissão de sinais em sistemas de automação, controle, comunicação e equipamentos eletrônicos compatíveis.

Possui 4 vias de 22 AWG (aproximadamente 0,32 mm² por condutor), fabricadas com fios de cobre eletrolítico nu, têmpera mole e encordoamento classe 5, proporcionando flexibilidade para instalações elétricas e eletrônicas.

Sua estrutura conta com blindagem em malha de cobre, que auxilia na redução de interferências eletromagnéticas externas, contribuindo para maior estabilidade e confiabilidade na transmissão dos sinais.

Os condutores possuem isolação em PVC (policloreto de vinila), com características de não propagação de chama e autoextinção do fogo, conforme as especificações informadas.

É indicado para aplicações em sistemas de automação de piscinas, comandos de refletores, equipamentos de comunicação, transmissão de sinais e automação industrial, desde que as características elétricas e as condições de instalação sejam compatíveis.

Principais benefícios:

• Blindagem em malha de cobre: Auxilia na proteção contra interferências eletromagnéticas.
• 4 vias de 22 AWG: Permite a interligação de circuitos de sinal e controle compatíveis.
• Condutores flexíveis: Cobre eletrolítico com encordoamento classe 5.
• Isolação em PVC: Material com características de resistência à propagação de chama.
• Identificação por cores: Facilita a identificação dos condutores durante a instalação.
• Aplicação versátil: Utilizado em sistemas de automação, comunicação e controle eletrônico.

DADOS TÉCNICOS

Informações gerais

• Produto: Cabo manga blindado
• Tipo de cabo: Cabo multivias para transmissão de sinais e controle
• Configuração: 4 x 22 AWG
• Quantidade de vias: 4 condutores
• Bitola de cada condutor: 22 AWG
• Seção nominal equivalente: Aproximadamente 0,32 mm²
• Material dos condutores: Cobre eletrolítico nu
• Têmpera: Mole
• Encordoamento: Classe 5
• Material da isolação: PVC (policloreto de vinila)
• Blindagem: Malha/trança de cobre
• Tensão informada: Até 300 V
• Temperatura máxima em serviço contínuo: 70 °C
• Temperatura máxima em sobrecarga: 100 °C
• Temperatura máxima em curto-circuito: 160 °C
• Identificação das vias: Por cores
• Separador: Talco ou fita não higroscópica, conforme fabricação
• Material da cobertura externa: PVC
• Aplicação: Sistemas de transmissão de sinais, comunicação e automação

Condutores

Os condutores são fabricados com fios de cobre eletrolítico nu, têmpera mole e encordoamento classe 5, proporcionando flexibilidade e facilitando o manuseio durante a instalação.

Isolação

Composto termoplástico à base de PVC, com temperaturas máximas informadas de:

• 70 °C: Serviço contínuo.
• 100 °C: Sobrecarga.
• 160 °C: Curto-circuito.

A isolação apresenta características de não propagação de chama e autoextinção do fogo.

Identificação dos condutores

As vias são identificadas por cores, seguindo a sequência de fabricação informada para cabos de até 10 vias.

A sequência geral inclui marrom, vermelho, laranja, amarelo, verde, azul, violeta, cinza, branco e preto.

Blindagem

O cabo anunciado utiliza blindagem em malha de cobre, destinada a auxiliar na proteção dos sinais contra interferências eletromagnéticas.

Cobertura externa

Composto termoplástico à base de PVC resistente à propagação de chama.

As cores padrão informadas para a linha são preto ou bege, devendo a cor efetiva ser conferida nas imagens do produto.

CONTEÚDO DA COMPRA

• Cabo Manga Blindado 4 x 22 AWG com Malha de Cobre, na metragem selecionada no anúncio.

Quantidade fornecida: Conforme a unidade de venda e a metragem especificadas no anúncio.

Não acompanha conectores, terminais, refletores, controladores ou outros acessórios não especificados.

CÓDIGOS DE REFERÊNCIA

Identificações comerciais e de aplicação:

• Cabo Manga 4 x 22 AWG Blindado
• Cabo Manga 4 Vias com Malha de Cobre
• Cabo Blindado 4 x 0,32 mm²
• Cabo de Sinal 4 Vias 22 AWG
• Cabo para Automação de Piscina
• Cabo para Comando de Refletor de Piscina
• Cabo Multivias Blindado para Automação
• Cabo Manga PVC 300 V

Não foi informado um código original de fabricante. As identificações acima são denominações comerciais e técnicas do produto.

APLICAÇÃO

Indicado para utilização em:

• Sistemas de automação de piscinas compatíveis
• Circuitos de comando e controle de refletores de piscina
• Controladores eletrônicos de iluminação
• Equipamentos de comunicação e transmissão de sinais
• Sistemas de automação residencial e industrial
• Centrais de processamento de dados
• Interligação de computadores e periféricos compatíveis
• Sistemas eletrônicos sujeitos a interferências eletromagnéticas
• Circuitos de sinalização e controle que utilizem 4 condutores de 22 AWG
• Manutenção e instalação de equipamentos eletrônicos compatíveis

O cabo pode ser utilizado na interligação entre controladores e equipamentos eletrônicos, permitindo a transmissão de sinais por seus quatro condutores.

A blindagem em malha de cobre auxilia na redução de interferências externas, característica importante em instalações com equipamentos eletrônicos sensíveis.

Atenção para aplicações em piscinas: A utilização em sistemas de refletores deve respeitar as especificações do fabricante do equipamento, a tensão do circuito, a corrente elétrica, o percurso de instalação e as exigências de segurança aplicáveis.

Não há confirmação de que o cabo seja próprio para imersão, instalação submersa ou exposição permanente à água. Para essas condições, é necessário utilizar um cabo com certificação e características específicas para o ambiente.

CONFIRME A COMPATIBILIDADE

Antes de finalizar a compra, confira:

• Quantidade de vias: 4 condutores.
• Bitola: 22 AWG (aproximadamente 0,32 mm²).
• Blindagem: Malha de cobre.
• Material da isolação: PVC.
• Tensão informada: Até 300 V.
• Temperatura máxima de operação contínua: 70 °C.
• Tipo de equipamento que será conectado.
• Tensão e corrente elétrica exigidas pela aplicação.
• Comprimento necessário para a instalação.
• Esquema elétrico e identificação dos condutores.
• Necessidade de blindagem no circuito.
• Condições ambientais e exposição à umidade.
• Requisitos de segurança e instalação do fabricante.

IMPORTANTE: A compatibilidade depende das características elétricas do equipamento e das condições de instalação.

Para sistemas de iluminação de piscinas, confirme especialmente se o cabo é adequado ao ambiente, ao método de instalação e às exigências de proteção elétrica.

Em caso de dúvida, compare as especificações do cabo com as recomendações do fabricante do equipamento antes de realizar a compra.

CUIDADOS E MANUTENÇÃO

• Realize a instalação com o circuito elétrico desligado e desenergizado.
• Confira a tensão e a corrente do equipamento antes de utilizar o cabo.
• Respeite a capacidade elétrica dos condutores e as condições de instalação.
• Não utilize o cabo em circuitos cuja corrente exceda a capacidade admissível.
• Evite esmagamentos, dobras excessivas e esforços de tração.
• Proteja o cabeamento contra arestas cortantes e danos mecânicos.
• Utilize conectores e terminais adequados à bitola de 22 AWG.
• Mantenha a identificação correta das vias durante a instalação.
• Realize a conexão da blindagem conforme o projeto elétrico do sistema.
• Evite emendas inadequadas ou sem isolamento apropriado.
• Não utilize o cabo diretamente submerso sem confirmação de adequação para essa finalidade.
• Em instalações de piscinas, siga as normas de segurança elétrica aplicáveis e as orientações do fabricante.
• Realize inspeções periódicas para identificar danos no revestimento, oxidação ou falhas nas conexões.

IMPORTANTE

CABO MANGA BLINDADO – 4 VIAS – 22 AWG (0,32 MM²) – MALHA DE COBRE – ISOLAÇÃO EM PVC – TENSÃO INFORMADA ATÉ 300 V.

Este anúncio corresponde exclusivamente à compra do Cabo Manga Blindado 4 x 22 AWG com Malha de Cobre, na quantidade ou metragem selecionada.

O produto é destinado à transmissão de sinais e aplicações de controle e automação compatíveis.

A indicação para refletores de piscina refere-se a possíveis aplicações em circuitos de comando e automação, não significando adequação automática para instalações submersas ou alimentação de qualquer modelo de refletor.

Confira as fotos, a bitola, a quantidade de vias, o tipo de blindagem e as características elétricas antes de finalizar a compra.

GARANTIA

O produto possui garantia contra defeitos de fabricação, conforme as condições legais e comerciais aplicáveis.

Não cobre danos decorrentes de instalação incorreta, sobrecarga elétrica, aplicação incompatível, exposição a condições ambientais não previstas, alterações inadequadas, danos mecânicos ou desgaste natural decorrente da utilização.
