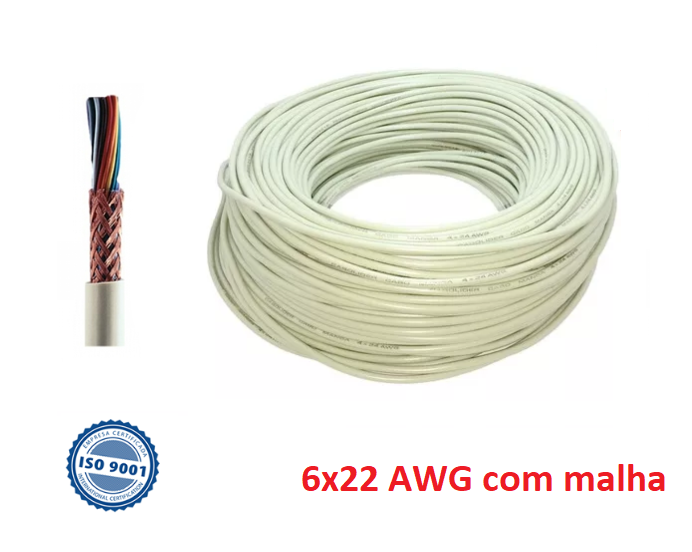

CABO MANGA BLINDADO 6X22 AWG COM MALHA PARA REFLETOR PISCINA AUTOMAÇÃO
CARACTERÍSTICAS
O Cabo Manga Blindado 6 x 22 AWG com Malha de Cobre é um cabo elétrico multivias utilizado na transmissão de sinais em sistemas de automação, comunicação, controle e equipamentos eletrônicos compatíveis.
Possui 6 condutores de 22 AWG (aproximadamente 0,32 mm² por via), fabricados com fios de cobre eletrolítico nu, têmpera mole e encordoamento classe 5, proporcionando flexibilidade e facilidade de manuseio durante a instalação.
Sua estrutura conta com blindagem em malha de cobre, que auxilia na redução de interferências eletromagnéticas externas, contribuindo para maior estabilidade e confiabilidade na transmissão de sinais.
Os condutores possuem isolação em PVC (policloreto de vinila), material termoplástico com características de não propagação de chama e autoextinção do fogo, conforme as especificações técnicas informadas para a linha.
É indicado para aplicações em sistemas de automação de piscinas, comandos de refletores LED, equipamentos de comunicação, transmissão de sinais e automação industrial, desde que respeitadas as características elétricas e as condições de instalação.
Principais benefícios:
-
Blindagem em malha de cobre: Auxilia na proteção dos sinais contra interferências eletromagnéticas.
-
6 vias de 22 AWG: Permite a interligação de circuitos de sinal e controle compatíveis.
-
Condutores flexíveis: Cobre eletrolítico com encordoamento classe 5.
-
Isolação em PVC: Material com características de resistência à propagação de chama.
-
Identificação por cores: Facilita a identificação dos condutores durante a instalação.
-
Aplicação versátil: Utilizado em sistemas de automação, comunicação e controle eletrônico.
DADOS TÉCNICOS
Informações gerais
-
Produto: Cabo manga blindado
-
Tipo de cabo: Cabo elétrico multivias para transmissão de sinais e controle
-
Configuração: 6 x 22 AWG
-
Quantidade de vias: 6 condutores
-
Bitola de cada condutor: 22 AWG
-
Seção nominal equivalente: Aproximadamente 0,32 mm² por condutor
-
Material dos condutores: Cobre eletrolítico nu
-
Têmpera: Mole
-
Encordoamento: Classe 5
-
Material da isolação: PVC (policloreto de vinila)
-
Blindagem: Malha/trança de cobre
-
Tensão informada: Até 300 V
-
Temperatura máxima em serviço contínuo: 70 °C
-
Temperatura máxima em sobrecarga: 100 °C
-
Temperatura máxima em curto-circuito: 160 °C
-
Identificação das vias: Por cores
-
Separador: Talco ou fita não higroscópica, conforme fabricação
-
Material da cobertura externa: PVC
-
Cores padrão da cobertura: Preto ou bege, conforme fabricação
-
Aplicação: Sistemas de comunicação, sinalização, controle e automação
Condutores
Fabricados com fios de cobre eletrolítico nu, têmpera mole e encordoamento classe 5, oferecendo flexibilidade para instalações elétricas e eletrônicas.
Isolação
Composto termoplástico à base de PVC, com as seguintes temperaturas máximas informadas:
-
70 °C: Operação em serviço contínuo.
-
100 °C: Condição de sobrecarga.
-
160 °C: Condição de curto-circuito.
A isolação possui características de não propagação de chama e autoextinção do fogo.
Identificação das vias
Os condutores são identificados por cores, facilitando a organização das conexões elétricas.
A sequência geral informada para a linha de cabos inclui marrom, vermelho, laranja, amarelo, verde, azul, violeta, cinza, branco e preto.
A identificação efetiva das seis vias deve ser conferida no produto fornecido.
Blindagem
O cabo possui blindagem em malha de cobre, destinada a auxiliar na proteção dos sinais contra interferências eletromagnéticas.
Cobertura externa
Composto termoplástico à base de PVC resistente à propagação de chama.
CONTEÚDO DA COMPRA
-
Cabo Manga Blindado 6 x 22 AWG com Malha de Cobre, na metragem selecionada no anúncio.
Quantidade fornecida: Conforme a unidade de venda e a metragem especificadas no anúncio
