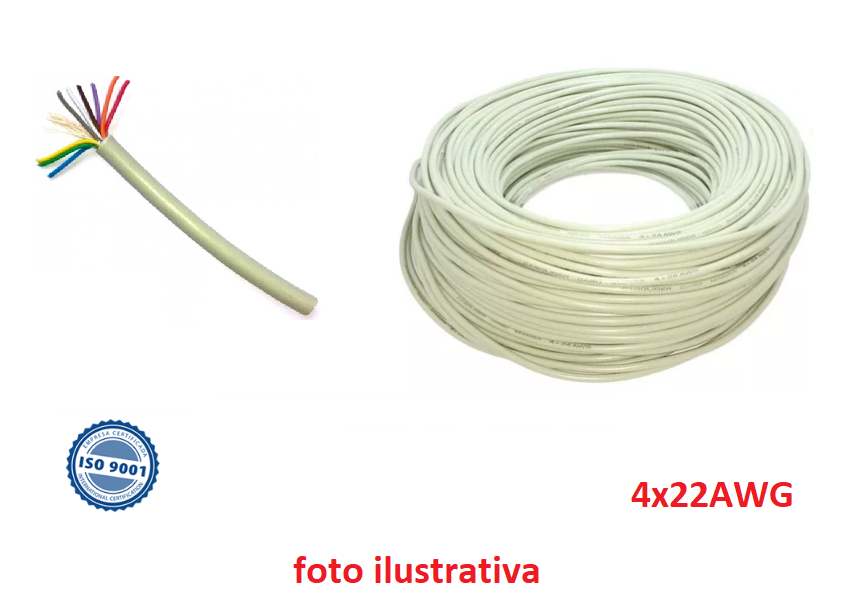

Cabo Manga 4x22awg P/refletor Piscina Led Automação

CABO MANGA 4X22 AWG PARA REFLETOR PISCINA LED AUTOMAÇÃO 300V

CARACTERÍSTICAS

O Cabo Manga 4 x 22 AWG para Refletor de Piscina LED e Automação é um cabo elétrico multivias desenvolvido para interligação de equipamentos eletrônicos, transmissão de sinais e sistemas de comando e controle.

Possui 4 condutores de 22 AWG (aproximadamente 0,32 mm² por via), fabricados com fios de cobre eletrolítico nu, têmpera mole e encordoamento classe 5, proporcionando flexibilidade e facilidade de manuseio durante a instalação.

Sua estrutura conta com isolação em PVC (policloreto de vinila), material termoplástico com características de não propagação de chama e autoextinção do fogo, conforme as especificações informadas.

Os condutores são identificados por cores, facilitando a organização das ligações elétricas e a identificação dos circuitos durante procedimentos de instalação e manutenção.

É indicado para aplicações em sistemas de automação de piscinas, comandos de refletores LED, equipamentos de comunicação, transmissão de sinais e automação industrial, desde que respeitadas as características elétricas e as condições de instalação.

Principais benefícios:

• 4 vias de 22 AWG: Permite a interligação de circuitos de sinal e controle compatíveis.
• Condutores flexíveis: Cobre eletrolítico com encordoamento classe 5.
• Isolação em PVC: Material com características de resistência à propagação de chama.
• Identificação por cores: Facilita a organização e a conexão dos condutores.
• Aplicação versátil: Utilizado em sistemas de automação, comunicação e controle eletrônico.
• Instalação prática: Estrutura multivias que reúne quatro condutores em um único cabo.

DADOS TÉCNICOS

Informações gerais

• Produto: Cabo manga multivias
• Tipo de cabo: Cabo elétrico para transmissão de sinais e controle
• Configuração: 4 x 22 AWG
• Quantidade de vias: 4 condutores
• Bitola de cada condutor: 22 AWG
• Seção nominal equivalente: Aproximadamente 0,32 mm²
• Material dos condutores: Cobre eletrolítico nu
• Têmpera: Mole
• Encordoamento: Classe 5
• Material da isolação: PVC (policloreto de vinila)
• Identificação das vias: Por cores
• Temperatura máxima em serviço contínuo: 70 °C
• Temperatura máxima em sobrecarga: 100 °C
• Temperatura máxima em curto-circuito: 160 °C
• Tensão informada: Até 300 V
• Separador: Talco ou fita não higroscópica, conforme fabricação
• Material da cobertura externa: PVC
• Cores padrão da cobertura: Preto ou bege, conforme fabricação
• Aplicação: Sistemas de comunicação, sinalização, controle e automação

Condutores

Fabricados com fios de cobre eletrolítico nu, têmpera mole e encordoamento classe 5, oferecendo flexibilidade para instalações elétricas e eletrônicas.

Isolação

Composto termoplástico à base de PVC, com as seguintes temperaturas máximas informadas:

• 70 °C: Operação em serviço contínuo.
• 100 °C: Condição de sobrecarga.
• 160 °C: Condição de curto-circuito.

A isolação possui características de não propagação de chama e autoextinção do fogo.

Identificação das vias

Os condutores são identificados por cores, seguindo a sequência geral informada para a linha de cabos.

Para cabos de até 10 vias, a sequência de identificação inclui:

• Marrom
• Vermelho
• Laranja
• Amarelo
• Verde
• Azul
• Violeta
• Cinza
• Branco
• Preto

A identificação efetiva das quatro vias deve ser conferida no produto fornecido.

Separador

Talco ou fita não higroscópica, utilizado para facilitar a remoção da cobertura externa durante a preparação do cabo.

Cobertura externa

Composto termoplástico à base de PVC resistente à propagação de chama.

Blindagem

A linha técnica apresentada contempla alternativas com fita de alumínio ou malha de cobre. Entretanto, não foi confirmada a presença de blindagem neste modelo anunciado.

CONTEÚDO DA COMPRA

• Cabo Manga 4 x 22 AWG para Refletor de Piscina LED e Automação, na metragem selecionada no anúncio.

Quantidade fornecida: Conforme a unidade de venda e a metragem especificadas no anúncio.

Não acompanha conectores, terminais, refletores LED, controladores ou outros acessórios não especificados.

CÓDIGOS DE REFERÊNCIA

Identificações comerciais e de aplicação:

• Cabo Manga 4 x 22 AWG
• Cabo Manga 4 Vias 22 AWG
• Cabo Manga 4 x 0,32 mm²
• Cabo para Refletor LED de Piscina
• Cabo para Automação de Piscina
• Cabo de Sinal 4 Vias
• Cabo para Controle de Iluminação LED
• Cabo Multivias PVC 300 V

Não foi informado um código original de fabricante. As identificações acima são denominações comerciais e técnicas utilizadas para facilitar a identificação do produto.

APLICAÇÃO

Indicado para utilização em:

• Sistemas de automação de piscinas compatíveis
• Circuitos de comando e controle de refletores LED de piscina
• Controladores eletrônicos de iluminação
• Sistemas de iluminação LED com características elétricas compatíveis
• Equipamentos de comunicação e transmissão de sinais
• Sistemas de automação residencial e industrial
• Centrais de processamento de dados
• Interligação de computadores e periféricos compatíveis
• Circuitos de sinalização e controle
• Equipamentos eletrônicos que utilizem quatro condutores de 22 AWG
• Serviços de instalação e manutenção de sistemas eletrônicos

O cabo permite a interligação elétrica entre controladores e equipamentos, sendo utilizado na transmissão de sinais e em circuitos de comando compatíveis.

Sua configuração com quatro vias possibilita a organização das conexões em sistemas que exigem múltiplos condutores.

Atenção para aplicações em piscinas: A utilização em refletores LED deve respeitar a tensão de alimentação, a corrente elétrica, o tipo de controlador, o percurso de instalação e as exigências de segurança do equipamento.

Não foi confirmada a adequação do cabo para imersão, instalação submersa ou exposição permanente à água. Para essas condições, é necessário utilizar um cabo especificamente apropriado ao ambiente.

CONFIRME A COMPATIBILIDADE

Antes de finalizar a compra, confira:

• Quantidade de vias: 4 condutores.
• Bitola: 22 AWG (aproximadamente 0,32 mm²).
• Material dos condutores: Cobre eletrolítico.
• Material da isolação: PVC.
• Tensão informada: Até 300 V.
• Temperatura máxima de operação contínua: 70 °C.
• Tipo de equipamento que será conectado.
• Tensão e corrente elétrica exigidas pelo sistema.
• Comprimento necessário para a instalação.
• Esquema elétrico e identificação dos condutores.
• Necessidade de blindagem no circuito.
• Condições ambientais e exposição à umidade.
• Requisitos de segurança e instalação do fabricante.

IMPORTANTE: A compatibilidade depende das características elétricas do equipamento e das condições de instalação.

Para sistemas de iluminação de piscinas, confirme especialmente se o cabo atende às exigências de segurança elétrica e se é adequado ao local de instalação.

Em caso de dúvida, compare as especificações do cabo com as recomendações do fabricante do equipamento antes de realizar a compra.

CUIDADOS E MANUTENÇÃO

• Realize a instalação com o circuito elétrico desligado e desenergizado.
• Confira a tensão e a corrente do equipamento antes de utilizar o cabo.
• Respeite a capacidade elétrica dos condutores e as condições de instalação.
• Não utilize o cabo em circuitos cuja corrente exceda a capacidade admissível.
• Evite esmagamentos, dobras excessivas e esforços de tração.
• Proteja o cabeamento contra arestas cortantes e danos mecânicos.
• Utilize conectores e terminais adequados à bitola de 22 AWG.
• Mantenha a identificação correta das vias durante a instalação.
• Evite emendas inadequadas ou sem isolamento apropriado.
• Não utilize o cabo diretamente submerso sem confirmação de adequação para essa finalidade.
• Em instalações de piscinas, siga as normas de segurança elétrica aplicáveis e as orientações do fabricante.
• Realize inspeções periódicas para identificar danos no r...
