Suporte Vdi torno cnc G / GL 280 ROMI furação 32mm TMAX

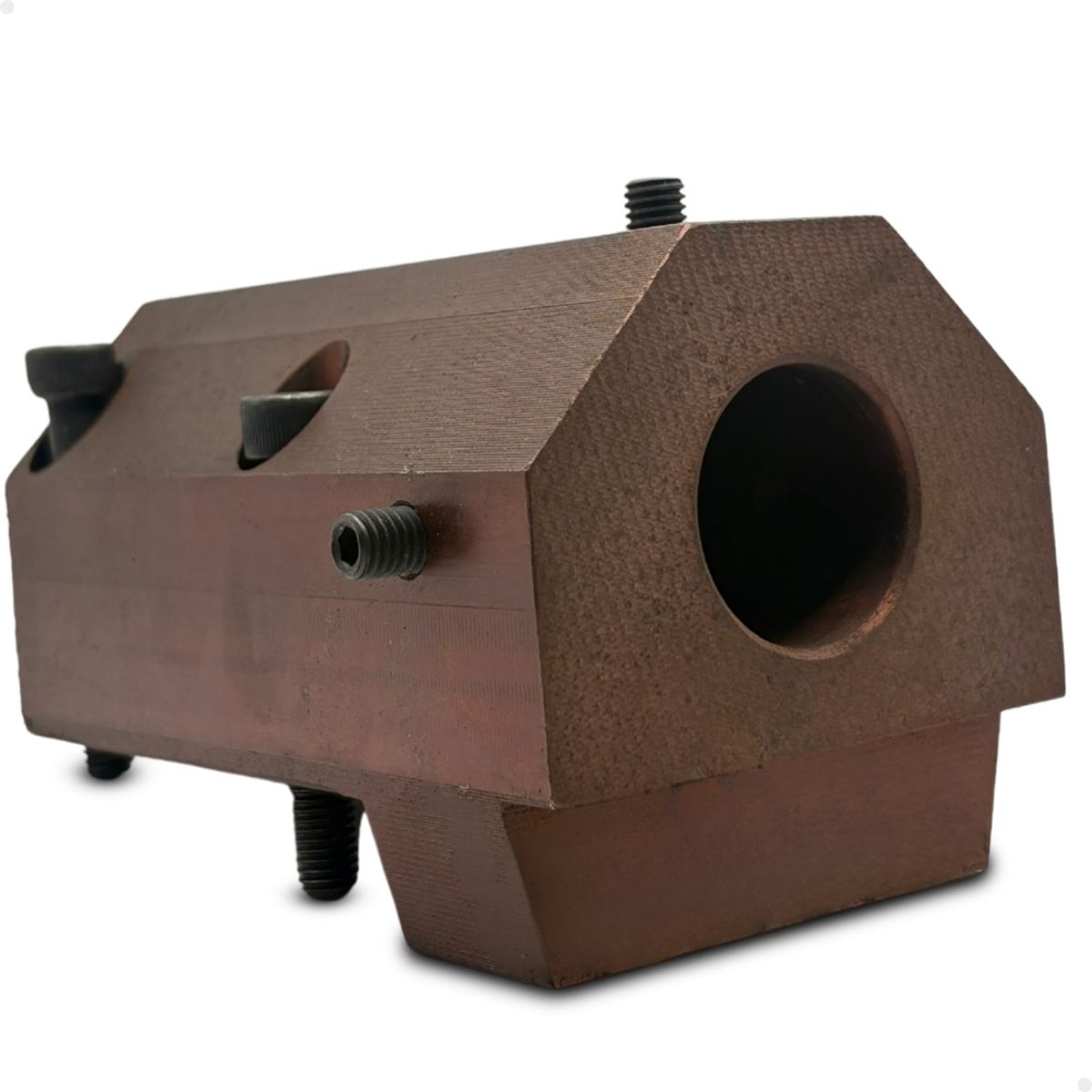

SUPORTE VDI TMAX PARA BROCA 32MM TORNO CNC ROMI G280 / GL280 FURO CEGO COM REFRIGERAÇÃO INTERNA

CARACTERÍSTICAS

Suporte VDI TMAX para fixação de brocas, indicado para tornos CNC ROMI G280 e GL280 equipados com torre automática e sistema de fixação compatível.

Componente mecânico utilizado para montagem, posicionamento e travamento de ferramentas de furação em sistemas porta-ferramentas de tornos CNC.

Possui furo cego de 32 mm, com sistema de refrigeração interna para TMAX.

Apresenta pino de encaixe de 25 mm e chaveta de encaixe de 14 mm.

Acompanha estojos de trava de broca, utilizados para fixar a ferramenta no alojamento do suporte.

Material fabricado conforme especificações originais, visando atender às características de montagem e funcionamento do componente de referência.

Indicado para reposição, manutenção preventiva e corretiva de sistemas porta-ferramentas.

ATENÇÃO: AS DIMENSÕES IMPORTANTES ESTÃO APRESENTADAS NA TERCEIRA FOTO DO ANÚNCIO.

O QUE É O SUPORTE VDI TMAX PARA BROCA?

O suporte VDI TMAX é um componente mecânico utilizado para instalar e fixar ferramentas de furação em torres automáticas de tornos CNC.

Sua função é acomodar e posicionar a broca, proporcionando a fixação necessária durante as operações de usinagem.

O modelo anunciado possui furo cego de 32 mm, destinado à instalação de ferramentas compatíveis com o sistema TMAX.

Diferentemente de um alojamento passante, o furo cego possui profundidade limitada, característica que deve ser considerada na escolha e instalação da ferramenta.

O suporte conta com refrigeração interna, permitindo a passagem do fluido de corte pelo sistema correspondente, desde que a máquina possua alimentação compatível.

A refrigeração auxilia no controle da temperatura, na lubrificação da região de corte e na remoção de cavacos durante as operações de furação.

Os estojos de trava de broca permitem realizar a fixação da ferramenta dentro do alojamento, conforme as características do conjunto.

O suporte apresenta pino de encaixe de 25 mm e chaveta de encaixe de 14 mm, medidas importantes para seu posicionamento na torre automática.

É indicado para tornos CNC ROMI G280 e GL280 que utilizem sistema de montagem compatível.

Sua substituição pode ser necessária em situações de desgaste, danos mecânicos, problemas de fixação ou recuperação de conjuntos porta-ferramentas.

DADOS TÉCNICOS

Produto: Suporte VDI TMAX para Broca

Tipo: Suporte Porta-Broca

Aplicação informada: Tornos CNC ROMI G280 / GL280

Sistema: TMAX

Função: Fixação e posicionamento de ferramentas de furação

Tipo de alojamento: Furo cego

Diâmetro do furo: 32 mm

Refrigeração: Interna

Diâmetro do pino de encaixe: 25 mm

Medida da chaveta de encaixe: 14 mm

Sistema de travamento: Estojos de trava de broca

Estojos de trava de broca: Inclusos

Fabricação: Conforme especificações originais

Referência dimensional: Terceira foto do anúncio

Profundidade do furo cego: Não informada

Dimensões externas e distância entre centros dos furos: Não informadas

Material de fabricação: Não informado

Modelo específico da torre: Não informado

Código individual ROMI: Não informado

Quantidade de suportes: 1 unidade

CONTEÚDO DA COMPRA

01 Suporte VDI TMAX para broca com furo cego de 32 mm e refrigeração interna.

Estojos de trava de broca.

A quantidade individual dos estojos de trava não foi especificada.

Não acompanha broca, ferramenta de corte, torre automática ou outros componentes não informados no anúncio.

Esferas de refrigeração e parafusos adicionais de fixação não foram informados como parte do conjunto.

CÓDIGOS DE REFERÊNCIA

Suporte VDI TMAX ROMI G280

Suporte VDI TMAX ROMI GL280

Suporte Porta-Broca ROMI G280

Suporte Porta-Broca ROMI GL280

Suporte VDI TMAX Furo Cego 32 mm

Suporte VDI com Refrigeração Interna

Suporte VDI Pino 25 mm

Suporte VDI Chaveta 14 mm

Suporte de Furação Torno CNC ROMI

Código individual ROMI: Não informado.

As denominações são utilizadas para identificação e pesquisa do produto, não representando códigos oficiais adicionais do fabricante.

APLICAÇÃO

Indicado para tornos CNC ROMI equipados com torres automáticas e sistemas de fixação compatíveis com as características do suporte anunciado.

Modelos informados:

ROMI G280

ROMI GL280

Principais aplicações:

Fixação de brocas em torres automáticas.

Operações de furação em tornos CNC.

Montagem de ferramentas compatíveis com alojamento cego de 32 mm.

Operações que utilizem refrigeração interna, conforme a configuração da máquina.

Preparação de ferramentas para usinagem.

Substituição de suportes desgastados ou danificados.

Manutenção preventiva e corretiva de sistemas porta-ferramentas.

Recuperação de conjuntos mecânicos de fixação de ferramentas.

A compatibilidade depende do modelo da máquina, da torre automática instalada, das dimensões de montagem e das características do sistema de fixação.

A identificação ROMI G280 ou GL280 não garante compatibilidade com todas as versões e configurações desses equipamentos.

CONFIRME A COMPATIBILIDADE

ATENÇÃO: CONSULTE A TERCEIRA FOTO DO ANÚNCIO PARA CONFERIR AS DIMENSÕES IMPORTANTES DO SUPORTE.

Medidas principais:

Furo cego: 32 mm.

Pino de encaixe: 25 mm.

Chaveta de encaixe: 14 mm.

Antes da compra, verifique principalmente:

Modelo da máquina: ROMI G280 ou GL280.

Modelo e configuração da torre automática instalada.

Compatibilidade com o sistema TMAX.

Tipo de alojamento: Furo cego.

Diâmetro do alojamento da broca: 32 mm.

Profundidade necessária para instalação da ferramenta.

Formato e geometria do encaixe do suporte.

Diâmetro e posicionamento do pino de encaixe de 25 mm.

Medida, formato e posicionamento da chaveta de encaixe de 14 mm.

Posição e dimensões dos pontos de fixação.

Compatibilidade dos estojos de trava de broca.

Compatibilidade com o sistema de refrigeração interna da máquina.

Espaço disponível para montagem e movimentação da ferramenta.

ATENÇÃO: ESTE MODELO POSSUI FURO CEGO DE 32 MM. NÃO CONFUNDA COM SUPORTES DE FURO PASSANTE OU COM OUTRAS CONFIGURAÇÕES DE REFRIGERAÇÃO.

A chaveta de 14 mm e o pino de 25 mm devem ser conferidos cuidadosamente, pois diferenças dimensionais podem impedir o encaixe correto do componente.

Máquinas reformadas, modificadas ou adaptadas podem utilizar configurações diferentes das originais.

COMPARE AS DIMENSÕES DA TERCEIRA FOTO COM O SUPORTE INSTALADO ANTES DE EFETUAR A COMPRA.

Em caso de dúvida, consulte nossa equipe para auxiliar na identificação do componente adequado.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado, com a máquina desligada e em condições seguras para manutenção.

Antes da montagem, limpe as superfícies de contato, o alojamento da broca e os pontos de fixação.

Verifique as condições do suporte, do pino de encaixe, da chaveta e dos estojos de trava.

Confirme o encaixe correto do componente na torre automática.

Verifique o posicionamento do pino e da chaveta antes de realizar a montagem.

Utilize brocas e ferramentas com dimensões compatíveis com o alojamento cego de 32 mm.

Confira a profundidade de inserção da ferramenta para evitar montagem inadequada ou interferência com o fundo do alojamento.

Realize o travamento da ferramenta utilizando os estojos de fixação conforme as especificações do sistema.

Verifique o aperto adequado dos componentes de travamento antes de iniciar a operação.

Antes de utilizar a refrigeração interna, confira a passagem do fluido de corte e a ausência de vazamentos ou obstruções.

Após a instalação, verifique o alinhamento da ferramenta, a estabilidade da fixação e a ausência de interferências.

Não utilize o conjunto com folgas, trincas, deformações ou componentes de fixação danificados.

IMPORTANTE

O anúncio corresponde a 01 suporte VDI TMAX para broca com furo cego de 32 mm e refrigeração interna.

Aplicação informada: ROMI G280 e GL280 com sistema de fixação compatível.

Dimensões principais:

Furo cego: 32 mm.

Pino de encaixe: 25 mm.

Chaveta de encaixe: 14 mm.

O conjunto acompanha:

01 Suporte VDI TMAX para broca.

Estojos de trava de broca.

Material fabricado conforme especificações originais.

A informação de fabricação conforme especificações originais não significa, por si só, que o componente seja uma peça original de fábrica ROMI.

A utilização da refrigeração interna depende da compatibilidade com o sistema de alimentação de fluido da máquina.

CONFIRA O FURO CEGO DE 32 MM, O PINO DE 25 MM E A CHAVETA DE 14 MM NA TERCEIRA FOTO DO ANÚNCIO ANTES DE COMPRAR.
