Suporte Vdi torno cnc G / GL 240 ROMI furação 32mm Novo

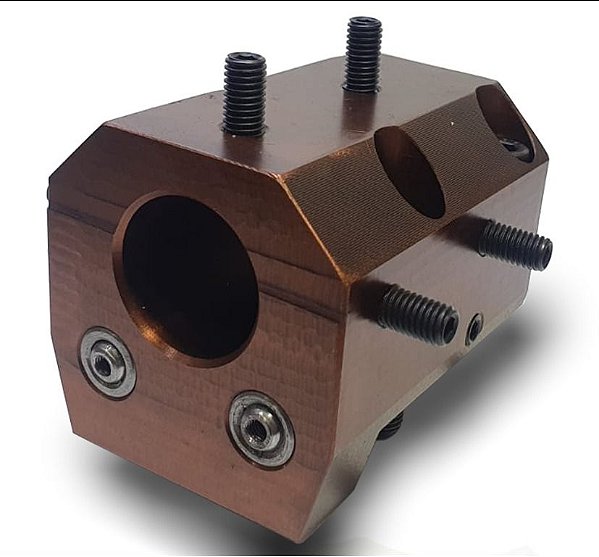

SUPORTE VDI PARA BROCA 32MM TORNO CNC ROMI G240 / GL240 NOVO

CARACTERÍSTICAS

Suporte VDI para fixação de brocas, indicado para tornos CNC ROMI G240 e GL240 equipados com torre automática e sistema de fixação compatível.

Produto novo, fabricado conforme especificações originais, destinado à reposição de componentes em sistemas porta-ferramentas de tornos CNC.

Possui furo de 32 mm, pino de encaixe de 18 mm e chaveta de encaixe de 10,8 mm.

Acompanha esfera de refrigeração e estojos de trava de broca, utilizados no sistema de refrigeração e na fixação da ferramenta.

Indicado para operações de furação, preparação de ferramentas e manutenção preventiva ou corretiva de máquinas CNC.

ATENÇÃO: AS DIMENSÕES IMPORTANTES ESTÃO APRESENTADAS NA TERCEIRA FOTO DO ANÚNCIO.

O QUE É O SUPORTE VDI PARA BROCA?

O suporte VDI para broca é um componente mecânico utilizado para instalar e fixar ferramentas de furação em torres automáticas de tornos CNC.

Sua função é acomodar e posicionar a ferramenta de corte, proporcionando a fixação necessária durante as operações de usinagem.

O modelo anunciado possui alojamento com furo de 32 mm, destinado à instalação de brocas e ferramentas com dimensões compatíveis.

Os estojos de trava de broca permitem realizar a fixação da ferramenta dentro do alojamento, conforme as características do sistema.

A esfera de refrigeração integra o sistema de passagem do fluido de corte, permitindo sua utilização quando a máquina possui alimentação compatível.

A refrigeração auxilia no controle da temperatura, na lubrificação da região de corte e na remoção de cavacos durante a furação.

O suporte apresenta pino de encaixe de 18 mm e chaveta de encaixe de 10,8 mm, características importantes para o posicionamento e a montagem na torre automática.

É indicado para tornos CNC ROMI G240 e GL240 com sistema porta-ferramentas correspondente.

Sua substituição pode ser necessária em situações de desgaste, danos mecânicos, problemas de fixação ou recuperação de conjuntos porta-ferramentas.

DADOS TÉCNICOS

Produto: Suporte VDI para Broca

Tipo: Suporte Porta-Broca

Condição: Novo

Aplicação informada: Tornos CNC ROMI G240 / GL240

Função: Fixação e posicionamento de ferramentas de furação

Diâmetro do furo: 32 mm

Diâmetro do pino de encaixe: 18 mm

Medida da chaveta de encaixe: 10,8 mm

Sistema de travamento: Estojos de trava de broca

Esfera de refrigeração: Inclusa

Estojos de trava de broca: Inclusos

Fabricação: Conforme especificações originais

Referência dimensional: Terceira foto do anúncio

Distância entre centros dos furos de fixação: Não informada

Material de fabricação: Não informado

Modelo específico da torre: Não informado

Código individual ROMI: Não informado

Quantidade de suportes: 1 unidade

CONTEÚDO DA COMPRA

01 Suporte VDI para broca com furo de 32 mm.

01 Esfera de refrigeração.

Estojos de trava de broca.

A quantidade individual dos estojos de trava não foi especificada.

Não acompanha broca, ferramenta de corte, torre automática ou outros componentes não informados no anúncio.

Parafusos adicionais de fixação não foram informados como parte do conjunto.

CÓDIGOS DE REFERÊNCIA

Suporte VDI ROMI G240

Suporte VDI ROMI GL240

Suporte Porta-Broca ROMI G240

Suporte Porta-Broca ROMI GL240

Suporte VDI Furo 32 mm

Suporte VDI Pino 18 mm

Suporte VDI Chaveta 10,8 mm

Suporte de Furação Torno CNC ROMI

Código individual ROMI: Não informado.

As denominações são utilizadas para identificação e pesquisa do produto, não representando códigos oficiais adicionais do fabricante.

APLICAÇÃO

Indicado para tornos CNC ROMI equipados com torres automáticas e sistemas de fixação compatíveis com as características do suporte anunciado.

Modelos informados:

ROMI G240

ROMI GL240

Principais aplicações:

Fixação de brocas em torres automáticas.

Operações de furação em tornos CNC.

Montagem de ferramentas com alojamento compatível de 32 mm.

Preparação de ferramentas para operações de usinagem.

Substituição de suportes desgastados ou danificados.

Manutenção preventiva e corretiva de sistemas porta-ferramentas.

Recuperação de conjuntos mecânicos de fixação de ferramentas.

A compatibilidade depende do modelo da máquina, da torre automática instalada, das dimensões de montagem e das características do sistema de fixação.

A identificação ROMI G240 ou GL240 não garante compatibilidade com todas as versões e configurações desses equipamentos.

CONFIRME A COMPATIBILIDADE

ATENÇÃO: CONSULTE A TERCEIRA FOTO DO ANÚNCIO PARA CONFERIR AS DIMENSÕES IMPORTANTES DO SUPORTE.

Medidas principais:

Furo: 32 mm.

Pino de encaixe: 18 mm.

Chaveta de encaixe: 10,8 mm.

Antes da compra, verifique principalmente:

Modelo da máquina: ROMI G240 ou GL240.

Modelo e configuração da torre automática instalada.

Diâmetro do alojamento da broca de 32 mm.

Formato e geometria do encaixe do suporte.

Diâmetro e posicionamento do pino de encaixe de 18 mm.

Medida, formato e posicionamento da chaveta de encaixe de 10,8 mm.

Posição e dimensões dos pontos de fixação.

Compatibilidade dos estojos de trava de broca.

Posicionamento da esfera de refrigeração.

Sistema de alimentação do fluido de corte.

Espaço disponível para montagem e movimentação da ferramenta.

ATENÇÃO: SUPORTES COM O MESMO DIÂMETRO DE FURO PODEM APRESENTAR DIFERENÇAS NO ENCAIXE, NO PINO, NA CHAVETA E NO SISTEMA DE FIXAÇÃO.

A chaveta de 10,8 mm deve ser conferida cuidadosamente, pois pequenas diferenças dimensionais podem impedir o encaixe correto do componente.

Máquinas reformadas, modificadas ou adaptadas podem utilizar configurações diferentes das originais.

COMPARE AS DIMENSÕES DA TERCEIRA FOTO COM O SUPORTE INSTALADO ANTES DE EFETUAR A COMPRA.

Em caso de dúvida, consulte nossa equipe para auxiliar na identificação do componente adequado.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado, com a máquina desligada e em condições seguras para manutenção.

Antes da montagem, limpe as superfícies de contato, o alojamento da broca e os pontos de fixação.

Verifique as condições do suporte, do pino de encaixe, da chaveta, dos estojos de trava e da esfera de refrigeração.

Confirme o encaixe correto do componente na torre automática.

Verifique o posicionamento do pino e da chaveta antes de realizar a montagem.

Utilize brocas e ferramentas com dimensões compatíveis com o alojamento de 32 mm.

Realize o travamento da ferramenta utilizando os estojos de fixação conforme as especificações do sistema.

Verifique o aperto adequado dos componentes de travamento antes de iniciar a operação.

Antes de utilizar a refrigeração, confira a passagem do fluido de corte e a ausência de vazamentos ou obstruções.

Após a instalação, verifique o alinhamento da ferramenta, a estabilidade da fixação e a ausência de interferências.

Não utilize o conjunto com folgas, trincas, deformações ou componentes de fixação danificados.

IMPORTANTE

O anúncio corresponde a 01 suporte VDI para broca com furo de 32 mm.

Produto novo.

Aplicação informada: ROMI G240 e GL240 com sistema de fixação compatível.

Dimensões principais:

Furo: 32 mm.

Pino de encaixe: 18 mm.

Chaveta de encaixe: 10,8 mm.

O conjunto acompanha:

01 Suporte VDI para broca.

01 Esfera de refrigeração.

Estojos de trava de broca.

Material fabricado conforme especificações originais.

A informação de fabricação conforme especificações originais não significa, por si só, que o componente seja uma peça original de fábrica ROMI.

A utilização da refrigeração depende da compatibilidade com o sistema de alimentação de fluido da máquina.

CONFIRA TODAS AS MEDIDAS NA TERCEIRA FOTO DO ANÚNCIO ANTES DE COMPRAR.
