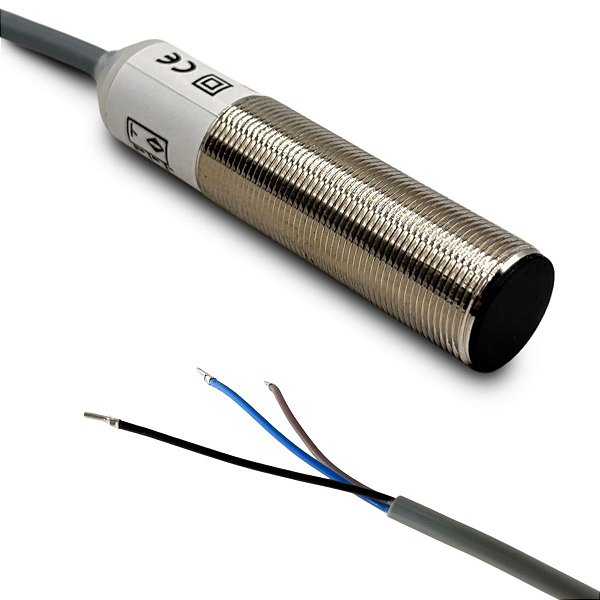

Sensor M18 Indutivo PNP BALLUFF BES 516-326-G-S4-C Faceado

SENSOR INDUTIVO M18 PNP NA BALLUFF BES 516-326-G-S4-C FACEADO 8MM ORIGINAL

CARACTERÍSTICAS

Sensor indutivo de proximidade original BALLUFF, modelo BES 516-326-G-S4-C, com corpo roscado M18x1, saída PNP normalmente aberta (NA) e alcance nominal de detecção de 8 mm.

Componente eletrônico industrial utilizado para detectar a presença ou a posição de objetos metálicos sem necessidade de contato físico direto.

Possui instalação faceada, permitindo sua montagem conforme as condições especificadas para esse tipo de sensor.

Fabricado com invólucro de latão niquelado e superfície ativa em PBT, materiais utilizados em componentes de automação industrial.

Trabalha com tensão de alimentação de 10 a 30 VDC e frequência de comutação informada de 80 Hz.

Possui grau de proteção IP67, adequado às condições de proteção contra ingresso de poeira e imersão temporária previstas nessa classificação, respeitadas as condições de instalação.

Conta com conexão M12x1 macho de 4 polos, conforme as especificações informadas.

Indicado para aplicações industriais que necessitem de detecção de componentes metálicos, monitoramento de posições e transmissão de sinais elétricos para sistemas de comando.

Pode ser utilizado em máquinas CNC, tornos, centros de usinagem, equipamentos automatizados e outros sistemas industriais com características elétricas e mecânicas compatíveis.

PRODUTO ORIGINAL BALLUFF.

O QUE É UM SENSOR INDUTIVO BALLUFF BES 516-326-G-S4-C?

O sensor indutivo é um dispositivo eletrônico utilizado em sistemas de automação industrial para identificar a presença de objetos metálicos sem contato mecânico direto.

Seu funcionamento é baseado na geração de um campo eletromagnético na região de detecção.

Quando um objeto metálico adequado se aproxima da superfície ativa do sensor, ocorre uma alteração nas características desse campo.

O circuito eletrônico interno identifica essa alteração e modifica o estado do sinal de saída.

Esse princípio permite detectar componentes metálicos sem a necessidade de utilizar dispositivos mecânicos de contato.

Por esse motivo, sensores indutivos são amplamente empregados em máquinas CNC, equipamentos industriais, linhas automatizadas e sistemas de posicionamento.

O modelo BALLUFF BES 516-326-G-S4-C possui saída PNP normalmente aberta, identificada pela sigla NA.

Na configuração PNP, a saída fornece um sinal positivo em relação ao 0 V quando está ativa, respeitadas as características elétricas do dispositivo.

A configuração normalmente aberta significa que, em condições normais de funcionamento e sem a presença do objeto detectável, a saída permanece desativada.

Quando um objeto metálico adequado entra na região de detecção, o sensor altera o estado da saída e transmite o sinal correspondente ao circuito de comando.

Esse sinal pode ser utilizado por controladores lógicos programáveis, sistemas CNC e outros equipamentos eletrônicos compatíveis.

O sensor possui alcance nominal de detecção de 8 mm.

Essa medida representa a distância nominal de atuação nas condições de referência do dispositivo.

A distância efetiva de detecção pode variar conforme o material metálico, suas dimensões, a posição de montagem e as condições de utilização.

Por esse motivo, o alcance de 8 mm não deve ser interpretado como garantia de acionamento idêntico para qualquer objeto metálico.

Uma característica importante deste modelo é sua instalação faceada.

Sensores indutivos faceados são projetados para permitir montagem com a superfície ativa alinhada à face de uma estrutura metálica, respeitando as condições e distâncias de instalação especificadas pelo fabricante.

Essa característica facilita a integração do sensor em determinados suportes, alojamentos e mecanismos industriais.

O corpo possui rosca M18x1, utilizada para fixação em estruturas compatíveis.

O invólucro de latão niquelado oferece uma construção adequada às aplicações industriais previstas para o componente.

A superfície ativa é fabricada em PBT, material utilizado na região responsável pela detecção.

O sensor trabalha com tensão de serviço de 10 a 30 VDC.

Sua frequência de comutação informada é de 80 Hz, característica relacionada à capacidade de resposta do dispositivo às mudanças de estado de detecção.

O grau de proteção IP67 indica proteção contra poeira e contra os efeitos da imersão temporária em água nas condições padronizadas de ensaio.

Essa classificação não significa resistência ilimitada a jatos de alta pressão, produtos químicos ou exposição contínua a líquidos.

Em sistemas industriais, o sensor pode ser utilizado para monitorar posições de mecanismos, identificar a presença de peças metálicas e transmitir informações ao sistema de automação.

Quando ocorre falha no sensor ou em suas conexões, a máquina pode apresentar dificuldades na identificação de posições, interrupções de sequência ou ausência de sinal para o comando.

Entretanto, sintomas semelhantes também podem estar relacionados a problemas de alimentação elétrica, cabeamento, conectores, entradas eletrônicas ou posicionamento incorreto.

Por esse motivo, recomenda-se realizar um diagnóstico técnico antes da substituição.

A utilização de um sensor original BALLUFF com características compatíveis contribui para a manutenção das condições de detecção previstas no sistema.

DADOS TÉCNICOS

Produto: Sensor Indutivo de Proximidade

Marca: BALLUFF

Originalidade: Produto Original BALLUFF

Modelo: BES 516-326-G-S4-C

Tipo de sensor: Indutivo

Princípio de detecção: Eletromagnético

Formato construtivo: Cilíndrico roscado

Dimensões informadas: Ø18 x 83 mm

Rosca de montagem: M18x1

Tipo de instalação: Faceada

Alcance nominal de detecção: 8 mm

Tipo de saída: PNP

Configuração da saída: Normalmente Aberta

Sigla da saída: NA

Frequência de comutação: 80 Hz

Material do invólucro: Latão niquelado

Material da superfície ativa: PBT

Conexão informada: Conector de encaixe M12x1 macho, 4 polos

Comprimento de cabo informado: 3 metros

Tensão de serviço UB: 10 a 30 VDC

Temperatura ambiente de operação: 0 a 70 °C

Grau de proteção: IP67

Certificações e conformidades informadas: CE, cULus e EAC

Função: Detecção de presença ou posição de objetos metálicos

Quantidade: 1 unidade

ATENÇÃO: AS INFORMAÇÕES DE CABO DE 3 METROS E CONECTOR M12 MACHO DE 4 POLOS FORAM FORNECIDAS PARA O ANÚNCIO. CONFIRME A CONFIGURAÇÃO FÍSICA EXATA DO PRODUTO, POIS O COMPRIMENTO DE CABO PODE SE REFERIR A UM ACESSÓRIO OU CONJUNTO DE CONEXÃO.

CONTEÚDO DA COMPRA

01 Sensor indutivo original BALLUFF BES 516-326-G-S4-C.

Tipo: PNP normalmente aberto.

Rosca: M18x1.

Alcance nominal: 8 mm.

Quantidade: 01 unidade.

O fornecimento de cabo de 3 metros, conector complementar ou acessórios depende da configuração efetivamente apresentada no anúncio.

Não acompanha suportes adicionais, cabos de extensão ou acessórios não especificados como integrantes do conjunto.

CÓDIGOS DE REFERÊNCIA

BES 516-326-G-S4-C

BES516326GS4C

BES 516 326 G S4 C

BALLUFF BES 516-326-G-S4-C

Sensor BALLUFF M18 PNP

Sensor Indutivo BALLUFF 8 mm

Sensor Indutivo M18 Faceado

Sensor Indutivo PNP NA M18

Sensor Proximidade BALLUFF BES 516

Sensor BALLUFF M18x1

APLICAÇÃO

Indicado para sistemas industriais que utilizem sensores indutivos com saída PNP normalmente aberta, instalação faceada, rosca M18x1 e alcance nominal de detecção de 8 mm.

Principais aplicações:

Máquinas CNC.

Tornos CNC.

Centros de usinagem.

Máquinas industriais automatizadas.

Sistemas de automação.

Mecanismos de posicionamento.

Dispositivos de detecção de peças metálicas.

Sistemas de monitoramento de movimentos.

Equipamentos com entradas eletrônicas compatíveis com saída PNP NA.

Sistemas que utilizem sensores indutivos faceados com rosca M18.

Principais situações de utilização:

Manutenção preventiva de sistemas de detecção.

Manutenção corretiva de sensores industriais.

Substituição de sensores danificados.

Recuperação de circuitos de automação.

Monitoramento de posição de componentes metálicos.

Detecção de presença de peças metálicas.

Revisão de sistemas de comando e posicionamento.

A aplicação depende das características elétricas do circuito, da posição de montagem e das condições de detecção exigidas pelo equipamento.

A utilização em uma determinada máquina não garante compatibilidade com todas as versões ou configurações desse equipamento.

CONFIRME A COMPATIBILIDADE

ATENÇÃO: ANTES DA COMPRA, CONFIRME AS CARACTERÍSTICAS ELÉTRICAS E MECÂNICAS DO SENSOR ORIGINALMENTE INSTALADO.

Verifique especialmente:

Código BALLUFF BES 516-326-G-S4-C.

Tipo de sensor indutivo.

Saída PNP.

Configuração normalmente aberta NA.

Alcance nominal de detecção de 8 mm.

Rosca de montagem M18x1.

Dimensões Ø18 x 83 mm.

Instalação faceada.

Tensão de alimentação de 10 a 30 VDC.

Frequência de comutação de 80 Hz.

Tipo de conexão M12x1 macho de 4 polos.

Configuração e pinagem elétrica.

Comprimento do cabo, quando aplicável.

Temperatura ambiente de operação.

Grau de proteção IP67.

Material metálico a ser detectado.

Distância entre o sensor e o objeto.

Características da entrada do comando CNC ou controlador.

Referência do componente originalmente instalado.

ATENÇÃO: SENSORES COM AS MESMAS DIMENSÕES PODEM POSSUIR DIFERENTES CARACTERÍSTICAS ELÉTRICAS E FUNCIONAIS.

Sensores PNP e NPN não devem ser considerados intercambiáveis sem a verificação do circuito.

Da mesma forma, sensores normalmente abertos e normalmente fechados apresentam comportamentos diferentes.

Também é necessário verificar a instalação faceada, pois sensores faceados e não faceados possuem condições de montagem distintas.

A referência BES 516-326-G-S4-C deve ser comparada com a identificação do componente existente.

Em caso de dúvida, consulte nossa equipe antes de efetuar a compra.
