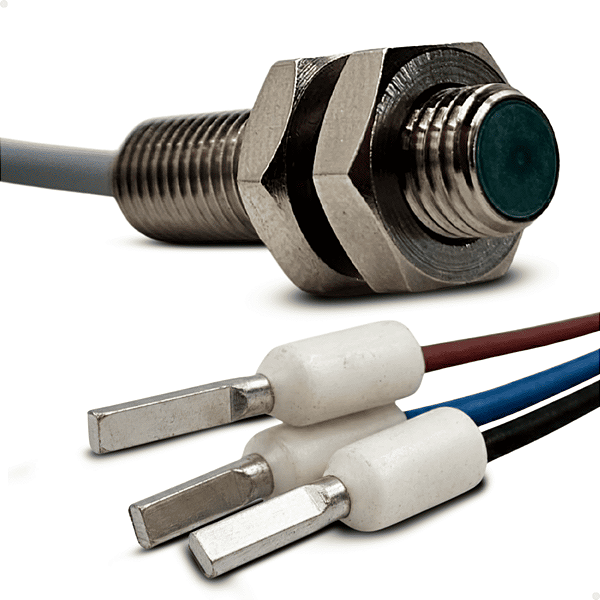

Sensor Indutivo PNP 2mm NF NBB2-8GM30-E3 5v - 30v Rosca M8

SENSOR INDUTIVO PNP 2MM NF NBB2-8GM30-E3 5V A 30V ROSCA M8

CARACTERÍSTICAS

Sensor indutivo de proximidade com saída PNP, configuração normalmente fechada (NF), distância nominal de detecção de 2 mm e rosca M8, identificado pela referência NBB2-8GM30-E3.

Componente eletrônico utilizado em sistemas de automação industrial para detectar a presença de objetos metálicos sem necessidade de contato físico direto.

Possui faixa de alimentação informada de 5 V a 30 V, resistência à temperatura de até 85 °C e medida de porca de 13 mm.

Material fabricado conforme as especificações originais informadas para a aplicação.

O sensor utiliza o princípio de detecção indutiva, permitindo identificar a aproximação de materiais metálicos dentro de sua faixa de atuação.

Sua saída PNP normalmente fechada permite transmitir um sinal elétrico ao sistema de comando, alterando seu estado quando ocorre a condição de detecção prevista.

A configuração NF é importante para aplicações que exigem um comportamento de sinal diferente daquele apresentado por sensores normalmente abertos.

Indicado para utilização em máquinas CNC, equipamentos industriais, sistemas automatizados e mecanismos que necessitem de monitoramento de posição ou presença de componentes metálicos.

Pode ser utilizado em serviços de manutenção preventiva, corretiva, substituição de sensores danificados e recuperação de sistemas de automação.

A instalação deve ser realizada por profissional qualificado, respeitando as características elétricas e mecânicas do equipamento.

O QUE É UM SENSOR INDUTIVO PNP NORMALMENTE FECHADO?

O sensor indutivo é um dispositivo eletrônico utilizado para detectar a presença de objetos metálicos sem a necessidade de contato mecânico.

Seu funcionamento é baseado na geração de um campo eletromagnético na região de detecção.

Quando um objeto metálico adequado se aproxima dessa região, ocorre uma alteração nas condições do campo eletromagnético.

O circuito eletrônico interno identifica essa alteração e modifica o estado do sinal de saída do sensor.

Esse princípio permite realizar a detecção de peças metálicas sem utilizar mecanismos de contato físico direto.

Por esse motivo, sensores indutivos são amplamente utilizados em sistemas de automação industrial, máquinas CNC, linhas de produção e equipamentos automatizados.

O modelo anunciado possui saída PNP e configuração normalmente fechada, também identificada pela sigla NF.

Na configuração PNP, a saída do sensor fornece um sinal positivo em relação ao 0 V quando está em seu estado ativo, respeitadas as características elétricas do dispositivo.

A configuração normalmente fechada significa que, em condições normais de funcionamento e sem a presença do objeto detectável, a saída permanece ativa.

Quando um objeto metálico adequado entra na região de detecção, o sensor altera o estado da saída, que passa à condição desativada.

Esse comportamento é diferente daquele apresentado por sensores normalmente abertos, nos quais a saída é ativada quando ocorre a detecção.

A diferença entre NA e NF é fundamental para a compatibilidade com o sistema de comando da máquina.

O sinal do sensor pode ser utilizado por controladores lógicos programáveis, sistemas CNC e outros equipamentos eletrônicos compatíveis.

O produto possui distância nominal de detecção de 2 mm.

Essa medida representa a distância nominal de atuação nas condições de referência do dispositivo.

A distância efetiva de detecção pode variar conforme o material metálico, suas dimensões, a posição de montagem e as condições de utilização.

Por esse motivo, a distância de 2 mm não deve ser interpretada como garantia de acionamento idêntico para qualquer objeto metálico.

A rosca M8 permite a instalação em suportes e alojamentos compatíveis com essa dimensão.

A medida de porca informada é de 13 mm, devendo ser observada durante a montagem e a seleção das ferramentas adequadas.

A resistência à temperatura informada é de até 85 °C, característica importante para aplicações em ambientes industriais sujeitos a aquecimento.

Essa informação não significa que o sensor possa ser submetido continuamente a qualquer condição térmica sem considerar os demais limites de operação.

Em sistemas industriais, sensores desse tipo podem ser utilizados para detectar posições de mecanismos, presença de peças metálicas e condições específicas de funcionamento.

Sua utilização contribui para a automação de processos e para o monitoramento de movimentos.

Quando um sensor indutivo apresenta falhas, podem ocorrer dificuldades na identificação de posições, interrupções de sequência, alarmes ou ausência de sinal para o comando.

Entretanto, esses sintomas também podem estar relacionados a problemas de alimentação elétrica, cabeamento, conectores, entradas eletrônicas ou posicionamento incorreto.

Por esse motivo, recomenda-se realizar um diagnóstico técnico antes da substituição.

A instalação de um sensor com características compatíveis contribui para o funcionamento adequado do sistema de detecção.

DADOS TÉCNICOS

Produto: Sensor Indutivo de Proximidade

Código de referência: NBB2-8GM30-E3

Tipo de sensor: Indutivo

Princípio de detecção: Eletromagnético

Tipo de saída: PNP

Configuração da saída: Normalmente Fechada

Sigla da saída: NF

Distância nominal de detecção: 2 mm

Rosca de montagem: M8

Faixa de alimentação informada: 5 V a 30 V

Resistência à temperatura informada: Até 85 °C

Medida da porca: 13 mm

Tipo de detecção: Sem contato físico direto

Material detectável: Metais compatíveis com o princípio indutivo

Função: Detecção de presença ou posição de objetos metálicos

Comprimento da carcaça: Confirmar conforme o modelo fornecido

Quantidade de fios ou terminais: Não informada

Tipo de conexão elétrica: Não informado

Corrente máxima de saída: Não informada

Grau de proteção: Não informado

Material da carcaça: Não informado

Quantidade: 1 unidade

ATENÇÃO: A FAIXA DE ALIMENTAÇÃO DE 5 V A 30 V E A RESISTÊNCIA À TEMPERATURA DE ATÉ 85 °C FORAM INFORMADAS PARA O PRODUTO ANUNCIADO. CONFIRME ESSAS ESPECIFICAÇÕES NA IDENTIFICAÇÃO OU DOCUMENTAÇÃO DO SENSOR FORNECIDO ANTES DA INSTALAÇÃO.

CONTEÚDO DA COMPRA

01 Sensor indutivo PNP, normalmente fechado, com distância nominal de detecção de 2 mm e rosca M8.

Código de referência: NBB2-8GM30-E3.

Quantidade: 01 peça.

Não acompanha suportes adicionais, cabos de extensão, conectores ou outros acessórios não especificados.

CÓDIGOS DE REFERÊNCIA

NBB2-8GM30-E3

NBB2 8GM30 E3

NBB28GM30E3

Sensor NBB2-8GM30-E3

Sensor Indutivo PNP 2 mm NF

Sensor Indutivo NF M8

Sensor Indutivo M8 PNP NF

Sensor Proximidade PNP 2 mm

Sensor Indutivo 5 V a 30 V

As referências são utilizadas para identificação do produto e de suas características informadas.

ATENÇÃO: A REFERÊNCIA NBB2-8GM30-E3 POSSUI CONFIGURAÇÃO NF INFORMADA E NÃO DEVE SER CONFUNDIDA COM A REFERÊNCIA NBB2-8GM30-E2, IDENTIFICADA COMO NA.

APLICAÇÃO

Indicado para sistemas industriais que utilizem sensores indutivos com saída PNP normalmente fechada, distância nominal de detecção de 2 mm e características elétricas compatíveis.

Principais aplicações:

Máquinas CNC.

Tornos CNC.

Centros de usinagem.

Máquinas industriais automatizadas.

Sistemas de automação.

Mecanismos de posicionamento.

Dispositivos de detecção de peças metálicas.

Sistemas de monitoramento de movimentos.

Equipamentos com entradas eletrônicas compatíveis com saída PNP NF.

Principais situações de utilização:

Manutenção preventiva de sistemas de detecção.

Manutenção corretiva de sensores industriais.

Substituição de sensores danificados.

Recuperação de circuitos de automação.

Monitoramento de posição de componentes metálicos.

Detecção de presença de peças metálicas.

Revisão de sistemas de comando e posicionamento.

A aplicação depende das características elétricas do circuito, da posição de montagem e das condições de detecção exigidas pelo equipamento.

A utilização em uma determinada máquina não garante compatibilidade com todas as versões ou configurações desse equipamento.

CONFIRME A COMPATIBILIDADE

ATENÇÃO: ANTES DA COMPRA, CONFIRME AS CARACTERÍSTICAS ELÉTRICAS E MECÂNICAS DO SENSOR ORIGINAL.

Verifique especialmente:

Código de referência NBB2-8GM30-E3.

Tipo de sensor indutivo.

Saída PNP.

Configuração normalmente fechada NF.

Distância nominal de detecção de 2 mm.

Rosca de montagem M8.

Faixa de tensão de 5 V a 30 V informada.

Tensão de alimentação disponível na máquina.

Resistência à temperatura de até 85 °C informada.

Medida de porca de 13 mm.

Corrente exigida pela entrada ou carga conectada.

Quantidade de fios ou terminais.

Tipo de conexão elétrica.

Comprimento e formato da carcaça.

Condições de montagem.

Material metálico a ser detectado.

Distância entre o sensor e o objeto.

Características da entrada do comando CNC ou controlador.

Referência do componente originalmente instalado.

ATENÇÃO: SENSORES COM A MESMA ROSCA E DISTÂNCIA DE DETECÇÃO PODEM POSSUIR DIFERENTES CARACTERÍSTICAS ELÉTRICAS.

Sensores PNP e NPN não devem ser considerados intercambiáveis sem a verificação do circuito.

Da mesma forma, sensores normalmente abertos e normalmente fechados apresentam comportamentos diferentes.

O sensor NBB2-8GM30-E3 anunciado possui configuração NF, conforme as informações fornecidas.

A faixa de alimentação e os limites de temperatura também devem ser conferidos antes da instalação.

Em caso de dúvida, consulte nossa equipe antes de efetuar a compra.

CUIDADOS E MANUTENÇÃO

A INSTALAÇÃO DEVE SER REALIZADA POR PROFISSIONAL ESPECIALIZADO.

Antes de realizar qualquer intervenção, desligue a máquina e siga os procedimentos de segurança aplicáveis.

Certifique-se de que o circuito elétrico esteja desenergizado antes de realizar conexões.

Verifique a tensão de alimentação disponível no equipamento.

Confirme a compatibilidade da saída PNP com a entrada do sistema de comando.

Observe a configuração normalmente fechada do sensor.

Identifique corretamente os terminais ou fios de conexão antes da instalação.

Não realize ligações baseadas apenas nas cores dos fios sem consultar a identificação elétrica do dispositivo.

Utilize ferramentas adequadas para montagem.

Observe a medida de porca de 13 mm informada.

Evite impactos diretos sobre a face sensora.

Não aplique esforços excessivos sobre a rosca M8.

Respeite as condições de posicionamento e a distância de detecção necessárias ao funcionamento.

Evite contato inadequado com cavacos, partículas metálicas e resíduos acumulados.

Mantenha a região de detecção limpa, conforme as condições de manutenção do equipamento.

Proteja o cabeamento contra esmagamento, cortes, vibrações excessivas e contato com partes móveis.

Respeite os limites de temperatura previstos para o sensor.

Não modifique o sensor ou suas conexões elétricas.

Após a instalação, realize testes de detecção e verifique o reconhecimento do sinal pelo comando.

Confirme o funcionamento adequado do sistema antes de liberar a máquina para operação.

Não desative nem contorne dispositivos de segurança ou intertravamentos para compensar falhas de instalação.

IMPORTANTE

O anúncio contempla exclusivamente 01 sensor indutivo de proximidade.

Código de referência: NBB2-8GM30-E3.

Tipo de saída: PNP.

Configuração: Normalmente Fechada NF.

Distância nominal de detecção: 2 mm.

Rosca: M8.

Faixa de alimentação informada: 5 V a 30 V.

Resistência à temperatura informada: Até 85 °C.

Medida da porca: 13 mm.

Material fabricado conforme especificações originais informadas para a aplicação.

Não acompanha suportes adicionais, cabos de extensão, conectores ou outros acessórios não especificados.

Confira a tensão de alimentação, a configuração da saída, as dimensões, os limites de temperatura e o tipo de conexão antes de efetuar a compra.

A INSTALAÇÃO DEVE SER REALIZADA POR PROFISSIONAL ESPECIALIZADO.
