Régua Cônica Transversal Torno Nardini 220III 300III 300IV DT Micro

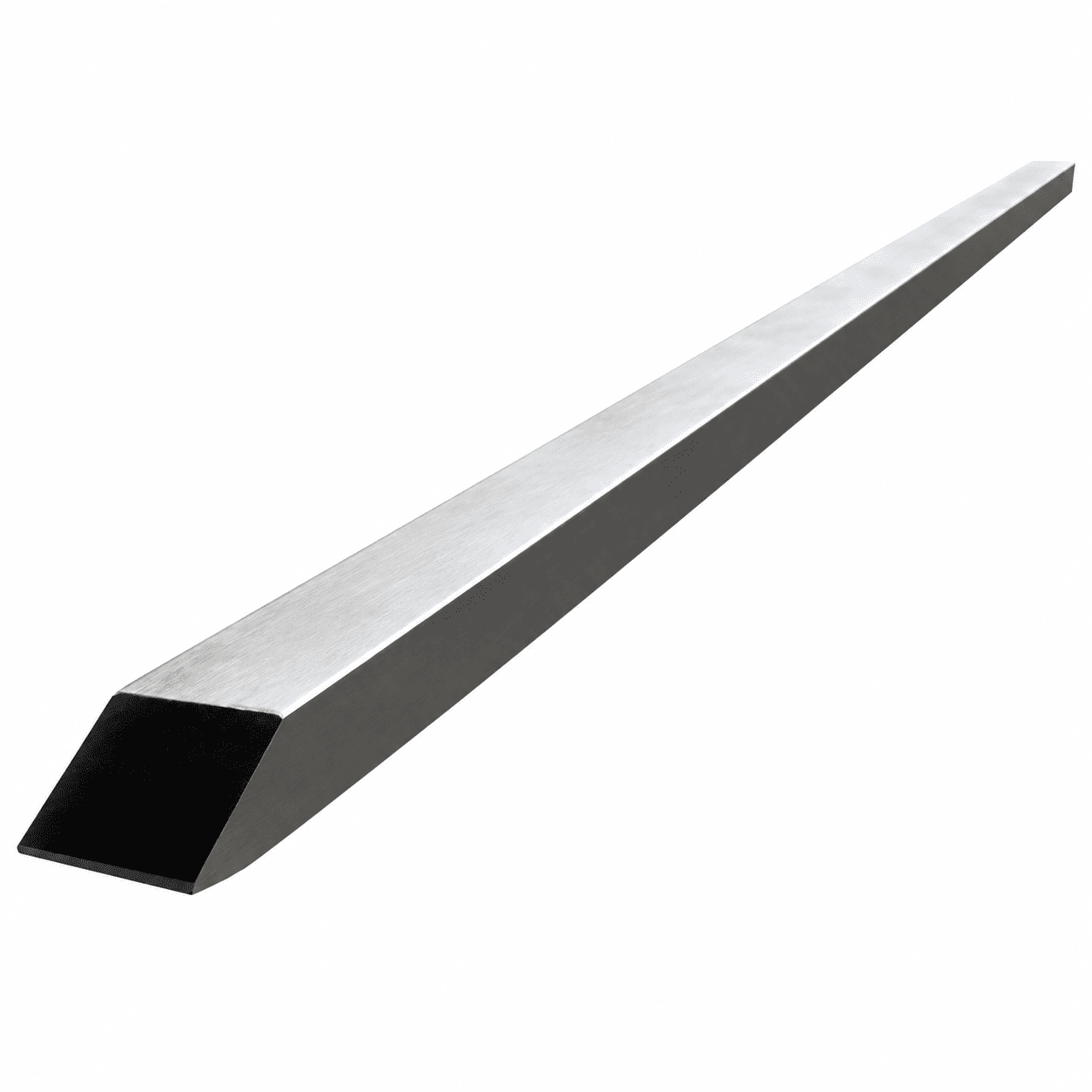

RÉGUA TRANSVERSAL TORNO NARDINI 220III / 300III / 300IV / DT MICRO - 625 X 13,5 X 12MM - NADEL CNC

DADOS TÉCNICOS

Produto: Régua Transversal de Ajustagem

Marca de Aplicação: NARDINI

Modelos de Referência: 220III / 300III / 300IV / DT MICRO

Comprimento Total: 625 mm

Altura Paralela: 13,5 mm

Espessura Maior: 12 mm

Dimensões Informadas: 625 x 13,5 x 12 mm

Aplicação: Sistema de Ajustagem do Carro Transversal

Função: Regulagem de Folgas e Apoio ao Deslizamento do Carro

Tipo de Componente: Régua Mecânica de Ajustagem

Quantidade: 01 Unidade

CARACTERÍSTICAS

Régua transversal de ajustagem destinada à aplicação em tornos NARDINI 220III, 300III, 300IV e DT MICRO, mediante conferência das características da peça original.

Componente mecânico utilizado no sistema de ajustagem das guias do carro transversal do torno.

Possui comprimento total de 625 mm, altura paralela de 13,5 mm e espessura maior de 12 mm.

Sua função é participar da regulagem das folgas entre as superfícies de deslizamento do carro transversal, contribuindo para a estabilidade e a movimentação adequada do conjunto.

Indicada para reposição de réguas desgastadas ou danificadas e para serviços de manutenção preventiva, corretiva, ajustagem e recuperação de tornos convencionais.

A compatibilidade deve ser confirmada pelas medidas, geometria, perfil e posição de montagem da peça original.

O QUE É A RÉGUA TRANSVERSAL DO TORNO NARDINI?

A régua transversal é um componente mecânico utilizado no sistema de ajustagem das guias de deslizamento do carro transversal dos tornos convencionais.

Sua principal função é participar do controle das folgas existentes entre as superfícies de contato do conjunto móvel.

O carro transversal é responsável pelo deslocamento da ferramenta de corte em uma direção perpendicular ao eixo de rotação da peça usinada.

Esse movimento é utilizado em operações como faceamento, controle da profundidade de corte e posicionamento da ferramenta durante diferentes processos de usinagem.

Para que o deslocamento ocorra adequadamente, o carro transversal precisa apresentar estabilidade e movimentação uniforme ao longo das guias.

As superfícies de deslizamento são projetadas para orientar o movimento do carro, mantendo seu posicionamento durante as operações.

Entretanto, o uso contínuo da máquina pode provocar desgaste progressivo nessas superfícies.

Com o tempo, esse desgaste pode aumentar as folgas do conjunto e comprometer a estabilidade do movimento.

A régua transversal integra o mecanismo utilizado para compensar essas folgas e permitir a ajustagem do sistema.

Conforme a construção do torno, a régua trabalha em conjunto com parafusos de regulagem e outros elementos responsáveis pelo posicionamento e aperto.

A regulagem adequada permite controlar o contato entre as superfícies de deslizamento, evitando tanto folgas excessivas quanto aperto exagerado.

Quando existem folgas acima das condições adequadas de funcionamento, o carro pode apresentar movimentações indesejadas durante a usinagem.

Essas movimentações podem contribuir para vibrações, dificuldades de posicionamento da ferramenta e irregularidades no acabamento das peças.

Por outro lado, uma regulagem excessivamente apertada pode aumentar o atrito e dificultar o deslocamento do carro transversal.

O ajuste incorreto também pode provocar esforços adicionais sobre os mecanismos de movimentação e acelerar o desgaste das superfícies de contato.

Por esse motivo, a regulagem deve considerar as condições reais das guias, da régua e dos componentes associados.

O produto anunciado possui comprimento total de 625 mm, altura paralela de 13,5 mm e espessura maior de 12 mm.

Essas características são importantes para a identificação da peça e para a comparação com a régua originalmente instalada no torno.

Além das medidas, é necessário observar a geometria do componente, o perfil das superfícies de contato e o sentido de montagem.

Réguas utilizadas em mecanismos semelhantes podem apresentar diferenças construtivas que impedem sua substituição direta.

Durante a operação do equipamento, a régua fica sujeita aos esforços transmitidos pelo carro transversal e ao contato com as superfícies de deslizamento.

A lubrificação inadequada, a presença de contaminantes e o desgaste natural podem comprometer suas condições de funcionamento.

Com o tempo, podem surgir desgaste irregular, deformações, danos nas superfícies de contato ou dificuldades de regulagem.

Quando essas condições comprometem a estabilidade do conjunto, pode ser necessária a substituição da régua.

Entretanto, a instalação de uma régua de reposição não elimina automaticamente o desgaste existente nas guias do torno.

Por isso, recomenda-se realizar uma inspeção do conjunto antes da montagem, verificando as condições das superfícies de deslizamento e dos mecanismos de regulagem.

O produto possui aplicação de referência nos tornos NARDINI 220III, 300III, 300IV e DT MICRO.

A identificação do modelo da máquina, isoladamente, não garante a compatibilidade, especialmente em equipamentos antigos, reformados ou adaptados.

A instalação e a regulagem devem ser realizadas por profissional qualificado, respeitando as características construtivas do torno.

A utilização de uma régua compatível, corretamente instalada e ajustada, contribui para preservar a estabilidade do carro transversal e o funcionamento adequado da máquina.

CONTEÚDO DA COMPRA

01 Régua transversal de ajustagem para torno NARDINI.

Comprimento total: 625 mm.

Altura paralela: 13,5 mm.

Espessura maior: 12 mm.

A venda corresponde somente à régua anunciada.

Não acompanha parafusos de regulagem, carro transversal, guias ou outros componentes não especificados.

Os serviços de instalação, ajustagem e manutenção não estão incluídos na compra.

CÓDIGOS DE REFERÊNCIA

Régua Transversal NARDINI 220III

Régua Transversal NARDINI 300III

Régua Transversal NARDINI 300IV

Régua Transversal NARDINI DT MICRO

Régua de Ajustagem do Carro Transversal NARDINI

Régua do Carro Transversal NARDINI

Régua Transversal NARDINI 625 mm

Régua de Ajuste Transversal 625 x 13,5 x 12 mm

As denominações comerciais facilitam a identificação e a pesquisa do produto.

APLICAÇÃO

Indicada como referência para os seguintes tornos:

NARDINI 220III.

NARDINI 300III.

NARDINI 300IV.

NARDINI DT MICRO.

Utilizada em serviços de:

Substituição de réguas transversais desgastadas ou danificadas.

Manutenção do sistema de ajustagem do carro transversal.

Regulagem de folgas nas guias de deslizamento.

Recuperação da estabilidade do carro transversal.

Revisão de componentes mecânicos de ajustagem.

Reforma de tornos convencionais.

Manutenção preventiva e corretiva de máquinas operatrizes.

A aplicação depende da confirmação das medidas, do perfil da régua e das características de montagem do equipamento.

CONFIRME A COMPATIBILIDADE

Antes de efetuar a compra, verifique:

Marca e modelo do torno.

Comprimento total da régua original: 625 mm.

Altura paralela: 13,5 mm.

Espessura maior: 12 mm.

Formato e geometria da régua original.

Perfil das superfícies de contato.

Sentido da conicidade, quando aplicável à construção da peça.

Posição de instalação no carro transversal.

Compatibilidade com as guias de deslizamento.

Características do mecanismo de regulagem.

Condições de desgaste dos componentes associados.

ATENÇÃO: CONFIRA SEMPRE SE AS MEDIDAS, O PERFIL E O FORMATO DA SUA RÉGUA CORRESPONDEM AO PRODUTO ANUNCIADO.

A identificação do modelo do torno, isoladamente, não garante a compatibilidade.

Máquinas antigas, reformadas ou adaptadas podem apresentar diferenças em relação à configuração original.

Recomendamos comparar a régua anunciada com a peça instalada no equipamento.

Em caso de dúvida, consulte nossa equipe técnica antes da compra.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado em manutenção e ajustagem de tornos convencionais.

Antes de iniciar o serviço, desligue a máquina e siga os procedimentos de bloqueio das fontes de energia.

Inspecione as guias, o carro transversal, os parafusos de regulagem e os demais componentes associados.

Verifique a presença de desgaste excessivo, deformações, folgas ou danos nas superfícies de contato.

Realize a limpeza adequada da região de montagem.

Compare as medidas e a geometria da régua com as características da peça original.

Utilize ferramentas apropriadas para evitar danos às superfícies de deslizamento.

Não force a instalação caso sejam identificadas interferências ou incompatibilidades.

Verifique o posicionamento da régua e o funcionamento dos mecanismos de regulagem.

Realize a ajustagem conforme as características construtivas e as orientações técnicas aplicáveis ao torno.

Evite regulagens excessivamente apertadas que possam provocar travamentos ou esforços anormais.

Após a montagem, verifique a movimentação do carro transversal ao longo de todo o curso.

Confirme se o conjunto apresenta deslocamento uniforme, sem folgas excessivas ou pontos de travamento.

Respeite as recomendações de limpeza, inspeção e lubrificação previstas para o equipamento.

Antes de retornar a máquina à operação, realize os testes necessários para confirmar o funcionamento do mecanismo.

IMPORTANTE

A venda corresponde somente a 01 régua transversal de ajustagem para torno NARDINI.

Dimensões informadas: 625 x 13,5 x 12 mm.

Aplicação de referência: NARDINI 220III, 300III, 300IV e DT MICRO.

CONFIRA SEMPRE AS MEDIDAS E O FORMATO DA SUA RÉGUA ORIGINAL ANTES DE EFETUAR A COMPRA.

A compatibilidade deve ser confirmada pelas características de montagem e pela configuração do carro transversal.

A instalação e a regulagem devem ser realizadas por profissional qualificado.

Em caso de dúvida sobre a aplicação, entre em contato com a equipe da NADEL CNC antes de efetuar a compra.
