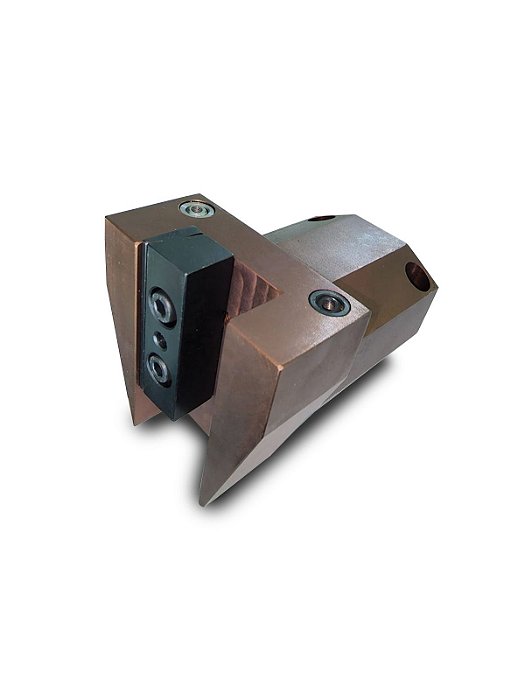

Suporte Vdi P/ Tornear Torre Torno Cnc G280 Romi

SUPORTE VDI PARA TORNEAR TORRE TORNO CNC ROMI G280 COM TRAVA TIPO CUNHA

CARACTERÍSTICAS

Suporte VDI para torneamento, indicado para aplicação em tornos CNC ROMI G280 equipados com torre automática e sistema de fixação compatível.

Componente mecânico utilizado para montagem, posicionamento e travamento de ferramentas de corte em sistemas porta-ferramentas de tornos CNC.

Possui sistema de travamento por cunha e acompanha duas esferas de refrigeração.

Apresenta distância entre centros dos furos de fixação de 59,5 x 64 mm, pino de 25 mm, chaveta de 14 mm e distância entre centros do pino e da chaveta de 54,5 mm.

Indicado para reposição, manutenção preventiva e corretiva de sistemas de fixação de ferramentas.

Antes da compra, é fundamental conferir todas as dimensões e a configuração da torre instalada na máquina.

O QUE É O SUPORTE VDI PARA TORNEAR?

O suporte VDI para torneamento é um componente mecânico utilizado para instalar e fixar ferramentas de corte em torres automáticas de tornos CNC.

Sua função é acomodar e posicionar a ferramenta, proporcionando a fixação necessária durante as operações de usinagem.

O modelo anunciado utiliza um suporte tipo cunha para realizar o travamento da ferramenta no alojamento correspondente.

O conjunto também acompanha duas esferas de refrigeração, utilizadas no sistema de passagem do fluido de corte, conforme a configuração do equipamento.

A refrigeração auxilia no controle da temperatura e na lubrificação da região de corte durante a usinagem.

O suporte possui características específicas de montagem, incluindo pino de 25 mm, chaveta de 14 mm e distância de 54,5 mm entre seus centros.

Essas medidas são fundamentais para a identificação do componente correto e para a compatibilidade com a torre automática.

O produto é indicado para tornos CNC ROMI G280 com sistema de fixação correspondente.

Sua substituição pode ser necessária em situações de desgaste, danos mecânicos, problemas de travamento ou recuperação de conjuntos porta-ferramentas.

DADOS TÉCNICOS

Produto: Suporte VDI para Tornear

Tipo: Suporte Porta-Ferramenta

Aplicação informada: Torno CNC ROMI G280

Função: Fixação e posicionamento de ferramentas de torneamento

Sistema de travamento: Suporte tipo cunha

Distância entre centros dos furos: 59,5 x 64 mm

Diâmetro do pino: 25 mm

Medida da chaveta: 14 mm

Distância entre centros do pino e da chaveta: 54,5 mm

Esferas de refrigeração: 2 unidades

Suporte tipo cunha: Incluso

Medida do alojamento da ferramenta: Não informada

Material de fabricação: Não informado

Modelo específico da torre: Não informado

Código individual ROMI: Não informado

Quantidade de suportes: 1 unidade

CONTEÚDO DA COMPRA

01 Suporte VDI para torneamento.

02 Esferas de refrigeração.

01 Suporte tipo cunha para travamento da ferramenta.

Não acompanha ferramenta de corte, pastilhas, torre automática ou outros componentes não especificados.

Parafusos adicionais não foram informados como parte do conjunto.

CÓDIGOS DE REFERÊNCIA

Suporte VDI ROMI G280

Suporte para Tornear ROMI G280

Suporte Porta-Ferramenta ROMI G280

Suporte VDI com Trava Tipo Cunha

Suporte VDI Pino 25 mm

Suporte VDI Chaveta 14 mm

Suporte VDI Furação 59,5 x 64 mm

Código individual ROMI: Não informado.

As denominações são utilizadas para identificação e pesquisa do produto, não representando códigos oficiais adicionais do fabricante.

APLICAÇÃO

Indicado para tornos CNC ROMI G280 equipados com torres automáticas e sistemas de fixação compatíveis com as dimensões do suporte anunciado.

Máquina de referência:

ROMI G280

Principais aplicações:

Fixação de ferramentas de torneamento.

Montagem de ferramentas de corte em torres automáticas.

Preparação de ferramentas para operações de usinagem.

Substituição de suportes desgastados ou danificados.

Manutenção preventiva e corretiva de sistemas porta-ferramentas.

Recuperação de conjuntos mecânicos de fixação de ferramentas.

A compatibilidade depende do modelo da torre, das dimensões de montagem e do posicionamento do pino, da chaveta e dos furos de fixação.

A identificação ROMI G280 não garante compatibilidade com todas as configurações de torre utilizadas nesse modelo de máquina.

CONFIRME A COMPATIBILIDADE

ATENÇÃO: CONFIRA TODAS AS DIMENSÕES DE FIXAÇÃO ANTES DE EFETUAR A COMPRA.

Medidas principais:

Distância entre centros dos furos: 59,5 x 64 mm.

Pino: 25 mm.

Chaveta: 14 mm.

Distância entre centros do pino e da chaveta: 54,5 mm.

Antes da compra, verifique principalmente:

Modelo da máquina: ROMI G280.

Modelo e configuração da torre automática instalada.

Formato e geometria do encaixe do suporte.

Posição e distância dos furos de fixação.

Diâmetro e posicionamento do pino de 25 mm.

Medida e formato da chaveta de 14 mm.

Distância entre centros do pino e da chaveta de 54,5 mm.

Dimensões do alojamento da ferramenta.

Compatibilidade do suporte tipo cunha.

Posicionamento das duas esferas de refrigeração.

Sistema de alimentação do fluido de corte.

ATENÇÃO: SUPORTES COM DIMENSÕES SEMELHANTES PODEM APRESENTAR DIFERENÇAS NO ENCAIXE, NA FURAÇÃO E NO SISTEMA DE TRAVAMENTO.

A medida da chaveta de 14 mm deve ser conferida juntamente com seu formato e posicionamento.

Máquinas reformadas, modificadas ou adaptadas podem utilizar configurações diferentes das originais.

Compare as medidas informadas com o suporte instalado antes de efetuar a compra.

Em caso de dúvida, consulte nossa equipe para auxiliar na identificação do componente adequado.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado, com a máquina desligada e em condições seguras para manutenção.

Antes da montagem, limpe as superfícies de contato, os alojamentos e os pontos de fixação.

Verifique as condições do suporte, da cunha de travamento, do pino, da chaveta e das esferas de refrigeração.

Confirme o encaixe correto do componente na torre automática.

Verifique o posicionamento dos furos, do pino e da chaveta antes de realizar a fixação.

Instale a ferramenta respeitando as dimensões do alojamento e o posicionamento adequado para a operação.

Realize o travamento utilizando o suporte tipo cunha conforme as especificações de montagem.

Antes de utilizar a refrigeração, confira a passagem adequada do fluido de corte e a ausência de vazamentos ou obstruções.

Após a instalação, verifique o alinhamento da ferramenta, a estabilidade da fixação e a ausência de interferências.

Não utilize o conjunto com folgas, trincas, deformações ou componentes de travamento danificados.

IMPORTANTE

O anúncio corresponde a 01 suporte VDI para torneamento.

Aplicação informada: Torno CNC ROMI G280 com sistema de fixação compatível.

Dimensões principais:

Entre centros dos furos: 59,5 x 64 mm.

Pino: 25 mm.

Chaveta: 14 mm.

Entre centros do pino e da chaveta: 54,5 mm.

O conjunto acompanha:

01 Suporte VDI para torneamento.

02 Esferas de refrigeração.

01 Suporte tipo cunha para travamento da ferramenta.

A utilização da refrigeração depende da compatibilidade com o sistema de alimentação de fluido da máquina.

CONFIRA AS DIMENSÕES DE FIXAÇÃO, ESPECIALMENTE O PINO DE 25 MM, A CHAVETA DE 14 MM E O MODELO DA TORRE ANTES DE COMPRAR.
