Suporte Vdi P/ Tornear lateral Torno cnc Romi G240

SUPORTE VDI LATERAL PARA TORNEAR TORNO CNC ROMI G240 COM TRAVA TIPO CUNHA

CARACTERÍSTICAS

Suporte VDI lateral para torneamento, indicado para aplicação em tornos CNC ROMI G240 com sistema de fixação de ferramentas compatível.

Componente mecânico utilizado para montagem, posicionamento e travamento de ferramentas de corte em torres automáticas de tornos CNC.

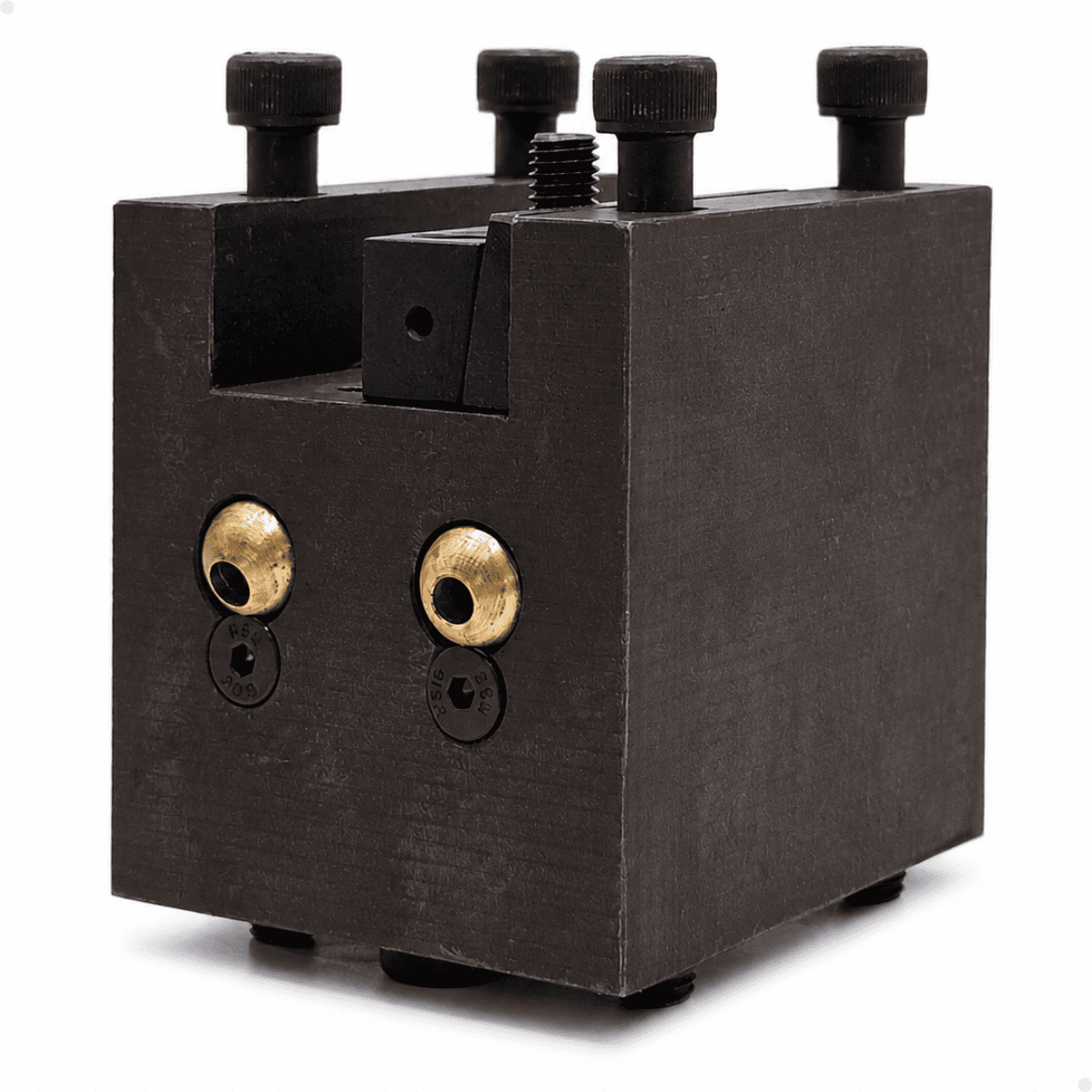

Possui sistema de travamento por cunha e acompanha duas esferas de refrigeração.

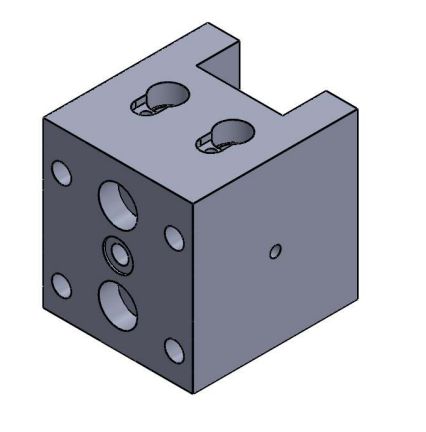

O suporte apresenta distância entre centros dos furos de fixação de 45 x 52 mm, pino de 18 mm e distância entre centros do pino e da chaveta de 40 mm.

Indicado para reposição, manutenção preventiva e corretiva de sistemas porta-ferramentas.

Antes da compra, é fundamental conferir as dimensões de fixação e a configuração da torre instalada na máquina.

O QUE É O SUPORTE VDI LATERAL PARA TORNEAR?

O suporte VDI lateral é um componente mecânico utilizado para instalar e fixar ferramentas de torneamento em torres automáticas de tornos CNC.

Sua função é acomodar e posicionar a ferramenta de corte, proporcionando estabilidade e fixação durante as operações de usinagem.

O modelo anunciado possui configuração lateral e utiliza um suporte tipo cunha para realizar o travamento da ferramenta.

Esse sistema permite a fixação mecânica da ferramenta no alojamento correspondente, conforme as características do conjunto.

O suporte acompanha duas esferas de refrigeração, utilizadas no sistema de passagem do fluido de corte quando a máquina possui alimentação compatível.

A refrigeração auxilia no controle da temperatura e na lubrificação da região de corte durante o processo de usinagem.

O componente é indicado para tornos CNC ROMI G240 equipados com sistema porta-ferramentas compatível com as dimensões informadas.

Sua substituição pode ser necessária em situações de desgaste, danos mecânicos, problemas de travamento ou recuperação de conjuntos porta-ferramentas.

DADOS TÉCNICOS

Produto: Suporte VDI Lateral para Tornear

Tipo: Suporte Porta-Ferramenta

Configuração: Lateral

Aplicação informada: Torno CNC ROMI G240

Função: Fixação e posicionamento de ferramentas de torneamento

Sistema de travamento: Suporte tipo cunha

Distância entre centros dos furos: 45 x 52 mm

Diâmetro do pino: 18 mm

Distância entre centros do pino e da chaveta: 40 mm

Esferas de refrigeração: 2 unidades

Suporte tipo cunha: Incluso

Medida do alojamento da ferramenta: Não informada

Material de fabricação: Não informado

Modelo específico da torre: Não informado

Código individual ROMI: Não informado

Quantidade de suportes: 1 unidade

CONTEÚDO DA COMPRA

01 Suporte VDI lateral para torneamento.

02 Esferas de refrigeração.

01 Suporte tipo cunha para travamento da ferramenta.

Não acompanha ferramenta de corte, pastilhas, torre automática ou outros componentes não especificados.

Parafusos adicionais não foram informados como parte do conjunto.

CÓDIGOS DE REFERÊNCIA

Suporte VDI Lateral ROMI G240

Suporte para Tornear ROMI G240

Suporte Porta-Ferramenta ROMI G240

Suporte VDI com Trava Tipo Cunha

Suporte Lateral Torno CNC ROMI

Suporte VDI Pino 18 mm

Suporte VDI Furação 45 x 52 mm

Código individual ROMI: Não informado.

As denominações são utilizadas para identificação e pesquisa do produto, não representando códigos oficiais adicionais do fabricante.

APLICAÇÃO

Indicado para tornos CNC ROMI G240 equipados com torres automáticas e sistemas de fixação compatíveis com o suporte anunciado.

Máquina de referência:

ROMI G240

Principais aplicações:

Fixação de ferramentas de torneamento.

Montagem de ferramentas de corte em torres automáticas.

Preparação de ferramentas para operações de usinagem.

Substituição de suportes desgastados ou danificados.

Manutenção preventiva e corretiva de sistemas porta-ferramentas.

Recuperação de conjuntos mecânicos de fixação de ferramentas.

A compatibilidade depende do modelo da torre, das dimensões de montagem, do posicionamento do pino e da chaveta e das características do sistema de travamento.

A identificação ROMI G240 não garante compatibilidade com todas as configurações de torre utilizadas nesse modelo de máquina.

CONFIRME A COMPATIBILIDADE

ATENÇÃO: CONFIRA TODAS AS DIMENSÕES DE FIXAÇÃO ANTES DE EFETUAR A COMPRA.

Medidas principais:

Distância entre centros dos furos: 45 x 52 mm.

Diâmetro do pino: 18 mm.

Distância entre centros do pino e da chaveta: 40 mm.

Antes da compra, verifique principalmente:

Modelo da máquina: ROMI G240.

Modelo e configuração da torre automática instalada.

Formato e geometria do encaixe do suporte.

Posição dos furos de fixação.

Distância entre centros de 45 x 52 mm.

Diâmetro e posicionamento do pino de 18 mm.

Distância entre centros do pino e da chaveta de 40 mm.

Formato e dimensões da chaveta.

Configuração lateral do porta-ferramenta.

Medidas do alojamento da ferramenta.

Compatibilidade do suporte tipo cunha.

Posicionamento das duas esferas de refrigeração.

Sistema de alimentação do fluido de corte.

ATENÇÃO: SUPORTES COM DIMENSÕES SEMELHANTES PODEM APRESENTAR DIFERENÇAS NO ENCAIXE, NA FURAÇÃO E NO SISTEMA DE TRAVAMENTO.

Máquinas reformadas, modificadas ou adaptadas podem utilizar configurações diferentes das originais.

Compare as medidas informadas com o suporte instalado antes de efetuar a compra.

Em caso de dúvida, consulte nossa equipe para auxiliar na identificação do componente adequado.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado, com a máquina desligada e em condições seguras para manutenção.

Antes da montagem, limpe as superfícies de contato, os alojamentos e os pontos de fixação.

Verifique as condições do suporte, da cunha de travamento, do pino e das esferas de refrigeração.

Confirme o encaixe correto do componente na torre automática.

Verifique o posicionamento dos furos, do pino e da chaveta antes de realizar a fixação.

Instale a ferramenta respeitando as dimensões do alojamento e o posicionamento adequado para a operação.

Realize o travamento utilizando o suporte tipo cunha conforme as especificações de montagem.

Antes de utilizar a refrigeração, confira a passagem adequada do fluido de corte e a ausência de vazamentos ou obstruções.

Após a instalação, verifique o alinhamento da ferramenta, a estabilidade da fixação e a ausência de interferências.

Não utilize o conjunto com folgas, trincas, deformações ou componentes de travamento danificados.

IMPORTANTE

O anúncio corresponde a 01 suporte VDI lateral para torneamento.

Aplicação informada: Torno CNC ROMI G240 com sistema de fixação compatível.

Dimensões principais:

Entre centros dos furos: 45 x 52 mm.

Pino: 18 mm.

Entre centros do pino e da chaveta: 40 mm.

O conjunto acompanha:

01 Suporte VDI lateral.

02 Esferas de refrigeração.

01 Suporte tipo cunha para travamento da ferramenta.

A utilização da refrigeração depende da compatibilidade com o sistema de alimentação de fluido da máquina.

CONFIRA AS DIMENSÕES DE FIXAÇÃO E O MODELO DA TORRE ANTES DE COMPRAR.
