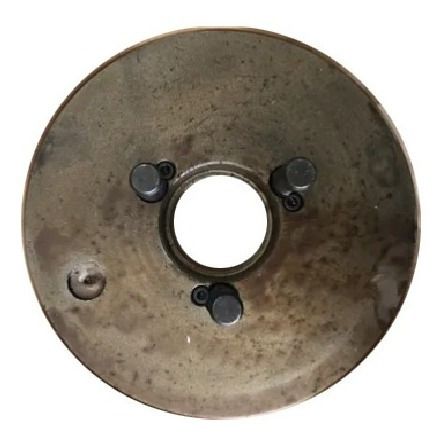

FLANGE CAMLOCK D3 PARA PLACA DE TORNO ROMI 8 POL / 200MM – CONE LONGO
CARACTERÍSTICAS
A Flange Camlock D3 é um componente utilizado para fixação de placas em tornos com sistema de acoplamento Camlock.
Possui configuração de cone longo, passagem central de 40 mm e sistema de fixação com 3 pinos.
Indicada para montagem e reposição de placas em tornos ROMI e outros equipamentos com dimensões e sistema de fixação compatíveis.
DADOS TÉCNICOS
-
Produto: Flange para Placa de Torno
-
Sistema de fixação: Camlock
-
Modelo: D3
-
Tipo: Cone longo
-
Diâmetro nominal: 8 polegadas / 200 mm
-
Diâmetro externo informado: 205 mm
-
Diâmetro maior do cone: 53,975 mm
-
Diâmetro da passagem central: 40 mm
-
Rosca informada: 114,17 mm
-
Quantidade de pinos: 3
-
Diâmetro dos pinos: 9/16"
-
Distância informada entre centros dos pinos: 60 mm
-
Espessura da flange: 36 mm
-
Aplicação: Placas de tornos com sistema Camlock D3
CONTEÚDO DA COMPRA
-
01 Flange Camlock D3 de 8 polegadas para placa de torno.
CÓDIGOS DE REFERÊNCIA
-
Camlock D3
-
Flange Camlock D3 8"
-
Flange para Placa de Torno 200 mm
-
Flange Camlock Cone Longo
Código específico de fabricação não informado.
APLICAÇÃO
Indicada para fixação de placas em tornos ROMI e outros tornos com sistema Camlock D3 e dimensões compatíveis.
A flange permite a montagem da placa no sistema de fixação do torno, proporcionando o acoplamento mecânico necessário para sua utilização.
CONFIRME A COMPATIBILIDADE
Antes da compra, verifique se o sistema de fixação do seu torno corresponde ao modelo Camlock D3.
Confira principalmente as seguintes medidas:
-
Diâmetro maior do cone: 53,975 mm
-
Passagem central: 40 mm
-
Quantidade de pinos: 3
-
Diâmetro dos pinos: 9/16"
-
Distância entre centros dos pinos informada: 60 mm
-
Espessura: 36 mm
-
Diâmetro externo: 205 mm
Verifique também a especificação da rosca informada como 114,17 mm e as dimensões de montagem da placa.
As demais medidas podem ser consultadas na segunda foto do anúncio.
ATENÇÃO: Flanges Camlock D3 e D4 possuem dimensões diferentes e não devem ser consideradas intercambiáveis sem verificação técnica.
CUIDADOS E MANUTENÇÃO
-
Desligue a máquina antes da instalação ou substituição.
-
Limpe as superfícies de contato da flange, da placa e do sistema Camlock.
-
Verifique as condições dos pinos e dos mecanismos de travamento.
-
Confira o assentamento do cone e o alinhamento do conjunto.
-
Realize a montagem e o travamento conforme as especificações do fabricante.
-
Antes da operação, verifique a fixação, a concentricidade e a ausência de interferências.
-
Recomenda-se instalação por profissional qualificado.
IMPORTANTE
Flange Camlock modelo D3, com cone longo, passagem de 40 mm e fixação por 3 pinos de 9/16".
Produto anunciado como flange nominal de 8 polegadas / 200 mm, com diâmetro externo informado de 205 mm.
O anúncio refere-se somente à flange, não incluindo a placa de torno.
Confira as medidas e a segunda foto do anúncio antes de finalizar a compra.
GARANTIA
O produto possui garantia conforme as condições legais e comerciais aplicáveis. Danos decorrentes de instalação incorreta, montagem inadequada ou utilização incompatível não são considerados defeitos de fabricação, respeitados os direitos previstos na legislação.
ASSISTÊNCIA TÉCNICA NADEL CNC
A NADEL CNC possui mais de 30 anos de experiência no fornecimento de peças industriais e na manutenção preventiva e corretiva de máquinas CNC e convencionais.
Somos especializados em máquinas ROMI e NARDINI, oferecendo suporte técnico para identificação de flanges, placas e componentes de fixação para tornos CNC e convencionais.
NOTA FISCAL
Emitimos NF-e em todas as vendas. A NADEL CNC é enquadrada no Regime Normal, permitindo eventual aproveitamento de crédito fiscal conforme a legislação aplicável.
NADEL CNC
Mantendo a indústria em movimento para que pessoas e empresas prosperem.
Produtos relacionados
-
Flange Camlock 8 Pol - 200 mm Romi I20 Id20 S20aR$ 1.100,00até 12x de R$ 111,93ou R$ 1.045,00 via Pix -

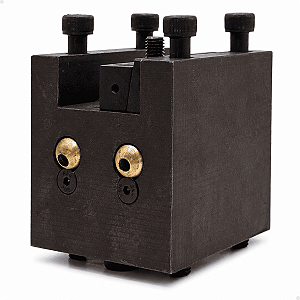

Suporte Vdi P/ Tornear lateral Torno cnc Romi G240R$ 1.925,00até 12x de R$ 195,88ou R$ 1.828,75 via Pix
-
