Castanha Mole Smw Autoblock 165 jogo 3 Pçs

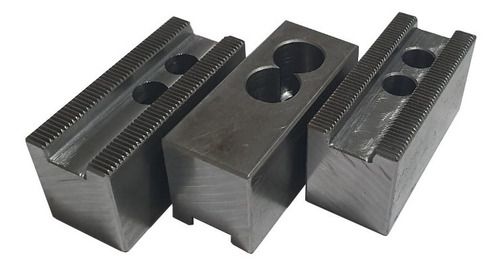

CASTANHA MOLE PARA PLACA SMW AUTOBLOK 165 TORNO CNC – JOGO COM 3 PEÇAS

CARACTERÍSTICAS

O Jogo de Castanhas Moles para Placa SMW AUTOBLOK 165 é utilizado na fixação de peças em tornos CNC e convencionais. Composto por 3 peças, permite a usinagem das superfícies de contato para adaptação ao formato e às dimensões do material que será trabalhado.

As castanhas moles possibilitam a preparação de alojamentos específicos, contribuindo para uma fixação adequada, melhor distribuição da força de aperto e maior controle da concentricidade durante as operações de torneamento.

O conjunto possui furação para parafusos M10, rasgo para porca T de 14,1 mm e serrilhado com passo de 1,5 mm, características importantes para sua montagem em placas compatíveis.

Principais características:

• Jogo completo com 3 castanhas moles.
• Aplicação em placas SMW AUTOBLOK 165 compatíveis.
• Superfícies usináveis para adaptação à peça.
• Permite a preparação de diferentes perfis de fixação.
• Fixação por parafusos M10.
• Serrilhado com passo de 1,5 mm.
• Indicadas para reposição, manutenção e preparação de dispositivos de fixação.

DADOS TÉCNICOS

• Produto: Castanha mole para placa de torno
• Marca de aplicação: SMW AUTOBLOK
• Referência da placa: 165
• Quantidade: 3 peças
• Comprimento: 70 mm
• Altura: 35 mm
• Largura: 30 mm
• Diâmetro dos furos: 11 mm
• Parafusos de fixação: M10
• Alojamento da cabeça do parafuso: 17 mm (para parafusos M10)
• Distância entre centros dos furos: 26,7 mm
• Rasgo para porca T: 14,1 mm
• Passo do serrilhado: 1,5 mm
• Ângulo do serrilhado: Não informado
• Tipo: Castanha mole usinável
• Aplicação: Fixação de peças em tornos

As dimensões, a furação e o perfil do serrilhado devem corresponder ao sistema de fixação da placa para garantir a montagem correta.

CONTEÚDO DA COMPRA

• 01 jogo com 03 Castanhas Moles para Placa SMW AUTOBLOK 165.

Não acompanha placa de torno. A inclusão de parafusos, porcas T ou outros acessórios não foi informada; confira as fotos do anúncio.

CÓDIGOS DE REFERÊNCIA

Referência de aplicação: SMW AUTOBLOK 165.

Outras identificações comerciais:

• Castanha Mole SMW AUTOBLOK 165
• Jogo Castanha Mole SMW 165
• Castanha Mole 70 x 35 x 30 mm
• Castanha Mole Serrilhado 1,5 mm
• Castanha Mole para Parafuso M10
• Castanha Mole Rasgo Porca T 14,1 mm

Código original individual não informado.

APLICAÇÃO

Indicada para placas SMW AUTOBLOK 165 compatíveis, utilizadas em tornos CNC e convencionais.

As castanhas podem ser usinadas para criar superfícies de contato específicas, sendo utilizadas em operações de torneamento que exigem fixação adaptada à geometria da peça.

Também são indicadas para substituição de castanhas desgastadas e preparação de novos conjuntos de fixação.

CONFIRME A COMPATIBILIDADE

Antes da compra, verifique o modelo da placa, as dimensões das castanhas, a furação de 11 mm para parafusos M10, a distância entre centros de 26,7 mm, o rasgo para porca T de 14,1 mm e o perfil do serrilhado com passo de 1,5 mm.

A compatibilidade depende das características do conjunto instalado, podendo existir diferenças entre placas de modelos ou versões semelhantes.

Em caso de dúvida, compare as medidas informadas com as castanhas originais da máquina.

CUIDADOS E MANUTENÇÃO

• Realize a instalação com a máquina desligada e em condições seguras.
• Limpe as superfícies de contato e os pontos de fixação antes da montagem.
• Utilize parafusos adequados e respeite os procedimentos de aperto da placa.
• Durante a usinagem das castanhas, preserve material suficiente para garantir sua resistência mecânica.
• Verifique o posicionamento, a fixação e a concentricidade antes de iniciar o trabalho.
• Respeite os limites de rotação e força de aperto estabelecidos pelo fabricante da placa.
• Inspecione periodicamente o conjunto para identificar desgaste, folgas ou danos.

IMPORTANTE

Produto destinado à reposição e preparação de castanhas para placas SMW AUTOBLOK 165 compatíveis.

As castanhas podem necessitar de usinagem conforme a geometria da peça a ser fixada. A preparação deve ser realizada por profissional qualificado, respeitando os limites de segurança do conjunto.

A referência SMW AUTOBLOK 165 identifica a aplicação informada, não significando necessariamente que o produto seja original do fabricante.

O ângulo do serrilhado não foi informado. Confira o perfil completo de encaixe, as fotos e os dados técnicos antes de finalizar a compra.

GARANTIA

O produto possui garantia contra defeitos de fabricação, conforme as condições legais e comerciais aplicáveis.

Danos decorrentes de instalação incorreta, aplicação incompatível, usinagem inadequada, uso indevido ou desgaste natural não são considerados defeitos de fabricação, observados os direitos previstos na legislação.
