Acionador Hidráulico Autoblock 165 Placa 3 Castanhas Torno CNC

ACIONADOR HIDRÁULICO AUTOBLOCK 165 – ACIONAMENTO DE CASTANHAS PARA PLACA DE TORNO CNC

PRODUTO NOVO | ACIONADOR AUTOBLOCK 165 | PLACA HIDRÁULICA

DESCRIÇÃO DO PRODUTO

O Acionador Hidráulico Autoblock 165 é um componente mecânico utilizado no sistema interno de acionamento das castanhas de placas hidráulicas de tornos CNC.

Sua principal função é participar da transmissão do movimento do sistema hidráulico para o mecanismo responsável pela abertura e fechamento sincronizado das castanhas, permitindo a fixação e liberação das peças durante as operações de usinagem.

Em sistemas de placas hidráulicas, o cilindro hidráulico gera um movimento axial, transmitido por um tubo ou tirante até o mecanismo interno da placa. Esse mecanismo converte o movimento recebido em deslocamento radial das castanhas, possibilitando o aperto e a liberação da peça usinada.

O acionador integra esse conjunto mecânico, contribuindo para a transmissão do movimento necessário ao funcionamento das castanhas.

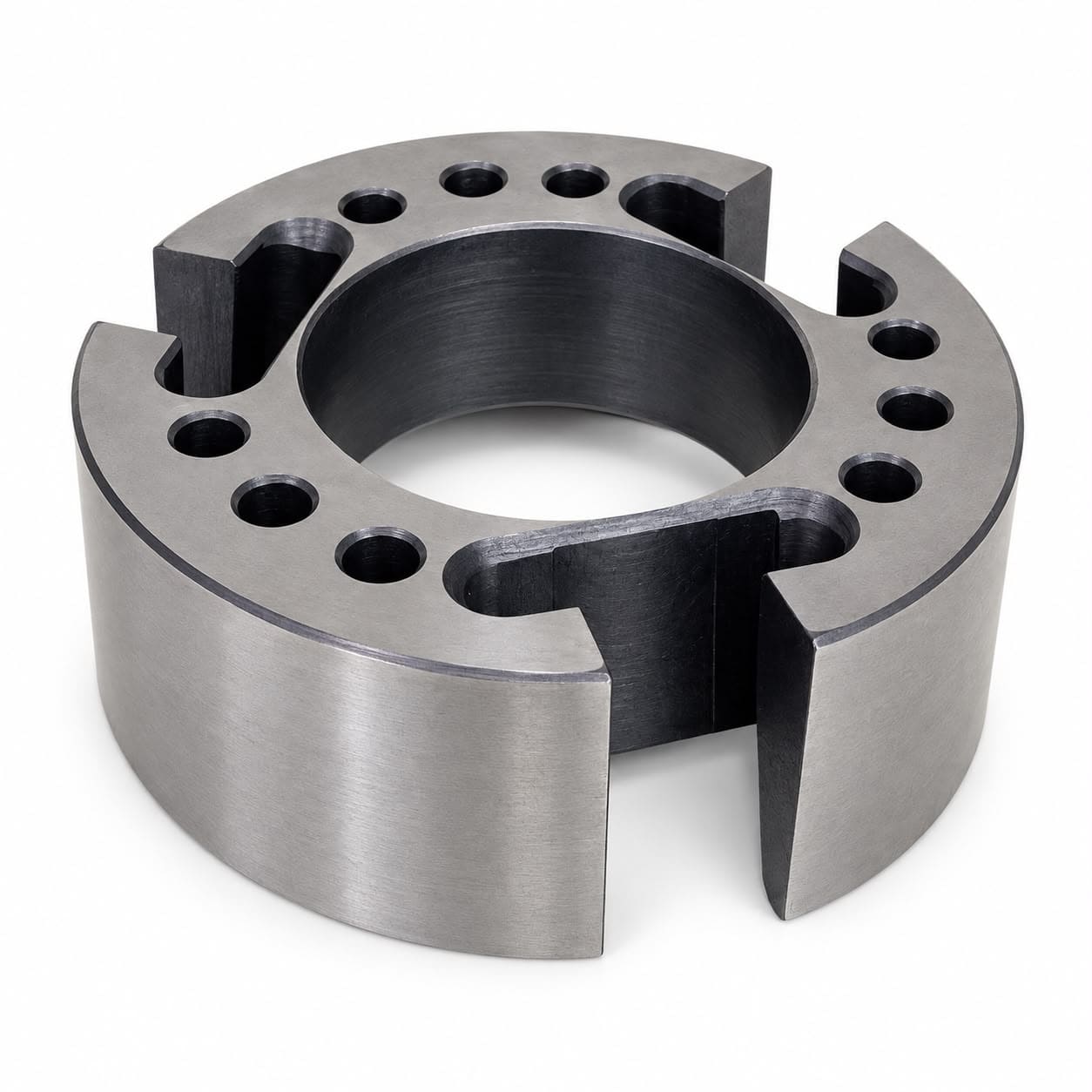

Fabricado em metal usinado, apresenta corpo circular, abertura central, nove furos e três encaixes periféricos, destinados à integração com componentes do sistema de acionamento.

É uma peça de reposição indicada para manutenção preventiva, corretiva e recuperação de conjuntos hidráulicos compatíveis, especialmente em situações de desgaste ou danos ao mecanismo original.

ESPECIFICAÇÕES TÉCNICAS

• Produto: Acionador hidráulico de castanhas
• Modelo: Autoblock 165
• Aplicação: Mecanismo de acionamento de placa hidráulica
• Tipo: Componente mecânico de transmissão de movimento
• Material: Metal usinado
• Acabamento: Metálico
• Diâmetro externo: 93 mm
• Diâmetro do furo central: 50 mm
• Altura total: 35 mm
• Quantidade de furos: 9
• Diâmetro dos furos: 6 mm
• Quantidade de encaixes periféricos: 3
• Comprimento total de cada abertura: 33 mm
• Largura da abertura externa: 16 mm
• Distância entre centros dos furos indicados: 12 mm
• Condição: Novo
• Quantidade: 1 peça

As dimensões informadas seguem o desenho técnico de referência. Recomenda-se conferir as medidas da peça original antes da compra.

FUNÇÃO E FUNCIONAMENTO

O acionador faz parte do mecanismo responsável pela movimentação das castanhas da placa hidráulica.

Durante o funcionamento do torno CNC, o sistema hidráulico fornece a força necessária para o acionamento da placa. Essa força é transmitida mecanicamente até o conjunto interno, que movimenta as castanhas de forma sincronizada.

Principais funções do conjunto de acionamento:

• Participar da transmissão do movimento de acionamento às castanhas.
• Permitir o funcionamento do mecanismo de abertura e fechamento da placa.
• Integrar o sistema de fixação e liberação das peças usinadas.
• Contribuir para a movimentação sincronizada das três castanhas.
• Atuar como componente de reposição do mecanismo interno da placa hidráulica.

IMPORTANTE: O acionador é um componente mecânico do sistema hidráulico, não sendo um cilindro hidráulico completo. Seu funcionamento depende dos demais componentes da placa e do sistema de acionamento.

APLICAÇÕES

Indicado para conjuntos de placas hidráulicas compatíveis com o acionador Autoblock 165.

Utilizado em:

• Placas hidráulicas de três castanhas.
• Tornos CNC equipados com sistemas de fixação hidráulica compatíveis.
• Mecanismos internos de acionamento das castanhas.
• Sistemas industriais de fixação de peças para usinagem.
• Manutenção e recuperação de placas hidráulicas.

A compatibilidade deve ser confirmada conforme o modelo da placa, a configuração do mecanismo interno e as dimensões do acionador original.

CARACTERÍSTICAS DO PRODUTO

• Construção em metal usinado.
• Corpo circular com abertura central.
• Três encaixes periféricos para integração ao mecanismo.
• Nove furos distribuídos na superfície frontal.
• Geometria específica para conjuntos compatíveis.
• Componente destinado ao acionamento mecânico das castanhas.
• Aplicável à substituição de peças desgastadas ou danificadas.

IMPORTANTE ANTES DA COMPRA

Para garantir a correta aplicação, recomendamos verificar:

1. Marca e modelo da placa hidráulica.
2. Modelo do acionador original.
3. Diâmetro externo de 93 mm.
4. Diâmetro central de 50 mm.
5. Altura total de 35 mm.
6. Quantidade, posição e diâmetro dos furos.
7. Formato, dimensões e posicionamento dos três encaixes.
8. Compatibilidade com o mecanismo interno da placa.

Em tornos CNC antigos, reformados ou adaptados, recomendamos atenção especial à comparação com a peça instalada.

ATENÇÃO: O acionador não é universal. A identificação Autoblock 165 deve ser acompanhada da conferência das características físicas e mecânicas do componente.

CONTEÚDO DA EMBALAGEM

• 01 Acionador Hidráulico Autoblock 165.

A venda corresponde exclusivamente à peça apresentada nas imagens.

Não acompanha placa hidráulica completa, cilindro hidráulico, castanhas, parafusos, tirantes ou outros acessórios.

RECOMENDAÇÕES DE INSTALAÇÃO

A instalação deve ser realizada por profissional qualificado em manutenção de tornos CNC e sistemas de fixação hidráulica.

Antes da montagem, recomenda-se verificar o estado dos componentes internos da placa, as superfícies de contato, os encaixes e as condições gerais do mecanismo.

Após a instalação, é necessário verificar o funcionamento correto da abertura e fechamento das castanhas, bem como a força de fixação conforme as especificações do fabricante da placa.

GARANTIA

Produto com garantia contra defeitos de fabricação, conforme a legislação aplicável.

A garantia não cobre danos provocados por instalação incorreta, montagem inadequada, adaptações, impactos, utilização fora das especificações ou desgaste natural.
