Castanha Dura Placa Onça Pp 200 Torno (jogo 3 Pçs)

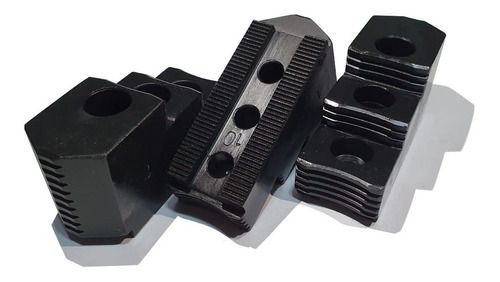

CASTANHA DURA PARA PLACA ONÇA PP 200 TORNO – JOGO COM 3 PEÇAS

CARACTERÍSTICAS

O Jogo de Castanhas Duras para Placa Onça PP 200 é um conjunto de componentes mecânicos utilizado no sistema de fixação de peças em tornos, sendo responsável pelo contato e pela retenção da peça durante as operações de usinagem.

Composto por 3 castanhas duras, o jogo é destinado à reposição em placas Onça PP 200 compatíveis, permitindo a substituição dos elementos de fixação desgastados, danificados ou inadequados para determinada aplicação.

As castanhas duras são utilizadas em placas de torno para proporcionar fixação mecânica das peças, transmitindo a força de aperto gerada pelo mecanismo de acionamento da placa.

O conjunto apresenta rasgo de 12 H7, centro de furo de 22 mm, furação de 10,5 x 16,5 mm e serrilhado de 1,16 x 90°, características importantes para a montagem e a compatibilidade com o sistema de fixação da placa.

O serrilhado permite o encaixe e o posicionamento das castanhas no conjunto correspondente, enquanto os pontos de fixação possibilitam sua montagem conforme a configuração da placa.

É indicado para manutenção preventiva, corretiva e reposição de castanhas em placas Onça PP 200 utilizadas em tornos compatíveis.

Principais benefícios:

• Jogo com 3 peças: Conjunto composto por três castanhas duras para reposição.
• Aplicação em placa Onça PP 200: Indicado para sistemas de fixação compatíveis.
• Construção rígida: Castanhas destinadas à fixação mecânica de peças durante a usinagem.
• Rasgo de 12 H7: Característica dimensional importante para o encaixe.
• Centro de furo de 22 mm: Medida para conferência da posição de fixação.
• Furação de 10,5 x 16,5 mm: Característica importante para a montagem.
• Serrilhado de 1,16 x 90°: Perfil de encaixe para posicionamento e fixação no conjunto correspondente.
• Reposição mecânica: Indicada para substituição de castanhas desgastadas ou danificadas.
• Manutenção industrial: Aplicável em serviços de manutenção e recuperação de placas de torno.

DADOS TÉCNICOS

Informações gerais

• Produto: Castanha dura para placa de torno
• Tipo de componente: Castanha de fixação
• Modelo de aplicação da placa: Onça PP 200
• Tipo de castanha: Dura
• Quantidade: 3 peças
• Rasgo: 12 H7
• Centro de furo: 22 mm
• Furação: 10,5 x 16,5 mm
• Serrilhado: 1,16 x 90°
• Sistema: Fixação mecânica de peças
• Aplicação: Placas Onça PP 200 compatíveis
• Finalidade: Reposição e manutenção do conjunto de fixação

Construção

As castanhas duras são componentes mecânicos utilizados no sistema de fixação de peças em placas de torno.

Sua construção rígida é destinada à transmissão da força de aperto e ao contato com a peça durante as operações de usinagem.

O material específico, o processo de tratamento térmico e a dureza não foram informados.

Dimensões e características de montagem

• Rasgo: 12 H7
• Centro de furo: 22 mm
• Furação: 10,5 x 16,5 mm
• Serrilhado: 1,16 x 90°

O rasgo de 12 H7 corresponde à dimensão nominal de 12 mm com campo de tolerância H7, conforme a especificação informada.

As demais medidas devem ser comparadas com as características do conjunto original para confirmar a compatibilidade.

Serrilhado

O serrilhado de 1,16 x 90° é uma característica do perfil de encaixe das castanhas.

Esse perfil deve corresponder ao serrilhado do componente de montagem da placa, permitindo o posicionamento e a fixação adequados.

A utilização de castanhas com serrilhado incompatível pode comprometer o encaixe e a segurança da fixação.

Funcionamento

As castanhas são instaladas no conjunto de fixação da placa e acompanham o movimento do mecanismo de acionamento, permitindo o aperto ou a liberação da peça usinada.

Durante o fechamento da placa, as castanhas entram em contato com a peça, transmitindo a força de fixação gerada pelo mecanismo.

A força de aperto adequada depende das características da placa, das condições das castanhas, da montagem e dos parâmetros de operação.

CONTEÚDO DA COMPRA

• 03 Castanhas Duras para Placa Onça PP 200.

Quantidade fornecida: 1 jogo com 3 peças.

O anúncio corresponde ao conjunto de três castanhas duras, conforme as características técnicas informadas.

Não foi confirmada a inclusão de parafusos de fixação ou outros acessórios. Confira os componentes apresentados nas fotos do anúncio.

Não acompanha placa completa, mecanismo de acionamento ou outros componentes não especificados.

CÓDIGOS DE REFERÊNCIA

Identificações comerciais e de aplicação:

• Castanha Dura Placa Onça PP 200
• Castanha Dura Onça PP200
• Jogo Castanha Dura PP 200
• Jogo de Castanhas Onça PP 200
• Castanhas Duras para Torno
• Castanha Placa Pneumática Onça PP 200
• Castanha Serrilhada 1,16 x 90°
• Castanha com Rasgo 12 H7
• Castanha Dura Jogo 3 Peças
• Castanhas de Fixação Placa Onça

Referência de aplicação informada: Onça PP 200.

Não foi informado um código original individual das castanhas. As identificações acima são denominações comerciais e técnicas utilizadas para facilitar a localização e a identificação do produto.

APLICAÇÃO

Indicada para utilização em:

• Placas Onça PP 200 compatíveis
• Sistemas de fixação de peças em tornos
• Placas de torno com encaixe e serrilhado correspondentes
• Conjuntos de castanhas duras para fixação mecânica
• Operações de torneamento
• Operações de usinagem com fixação por placa
• Manutenção preventiva de placas de torno
• Manutenção corretiva de sistemas de fixação
• Substituição de castanhas desgastadas ou danificadas
• Recuperação de conjuntos de fixação de peças

O jogo de castanhas duras é utilizado no sistema de fixação da placa Onça PP 200, permitindo a retenção da peça durante as operações de usinagem.

As castanhas trabalham em conjunto com o mecanismo de acionamento da placa, transmitindo a força de aperto necessária à fixação da peça.

O serrilhado de 1,16 x 90° permite o posicionamento das castanhas no conjunto correspondente, desde que o perfil de encaixe seja compatível.

As dimensões do rasgo, do centro de furo e da furação são características essenciais para confirmar a montagem correta.

A substituição pode ser necessária quando as castanhas apresentam desgaste excessivo, deformações, danos nas superfícies de contato ou comprometimento dos pontos de fixação.

A aplicação em outras placas depende da compatibilidade dimensional e construtiva, não sendo determinada exclusivamente pela semelhança do tamanho nominal.

CONFIRME A COMPATIBILIDADE

Antes de finalizar a compra, confira:

• Modelo da placa: Onça PP 200.
• Tipo de componente: Castanha dura.
• Quantidade necessária: 3 peças.
• Rasgo: 12 H7.
• Centro de furo: 22 mm.
• Furação: 10,5 x 16,5 mm.
• Serrilhado: 1,16 x 90°.
• Formato e dimensões das castanhas originais.
• Posição e distância entre os pontos de fixação.
• Compatibilidade do perfil serrilhado.
• Condições de encaixe no mecanismo da placa.
• Altura, comprimento e largura das castanhas, conforme a peça original.
• Características da superfície de contato com a peça.
• Possíveis alterações ou adaptações realizadas anteriormente.

IMPORTANTE: A compatibilidade depende das dimensões, do serrilhado e das características do sistema de fixação da placa.

Mesmo entre placas de dimensões semelhantes, podem existir diferenças nos pontos de fixação e nos perfis de encaixe das castanhas.

Em caso de dúvida, compare as medidas e as características do jogo anunciado com as castanhas instaladas no equipamento antes de realizar a compra.

CUIDADOS E MANUTENÇÃO

• Realize a manutenção com a máquina desligada e em condições seguras para intervenção.
• Elimine qualquer possibilidade de acionamento involuntário da placa durante a substituição.
• Confirme a compatibilidade das castanhas antes de iniciar a montagem.
• Verifique as condições do serrilhado e das superfícies de encaixe.
• Inspecione os pontos de fixação e os componentes de aperto.
• Mantenha as superfícies de contato limpas e livres de cavacos, sujeira e partículas abrasivas.
• Não utilize castanhas com serrilhado incompatível ou encaixe inadequado.
• Evite impactos, deformações e danos às superfícies de fixação.
• Não force a montagem de componentes com dimensões incompatíveis.
• Utilize os parafusos e procedimentos de aperto adequados ao conjunto.
• Não realize alterações dimensionais ou adaptações sem avaliação técnica.
• Verifique o posicionamento das três castanhas após a instalação.
• Confira a fixação e o movimento do conjunto antes de iniciar a usinagem.
• Respeite os limites de rotação, força de aperto e capacidade estabelecidos pelo fabricante da placa.
•
