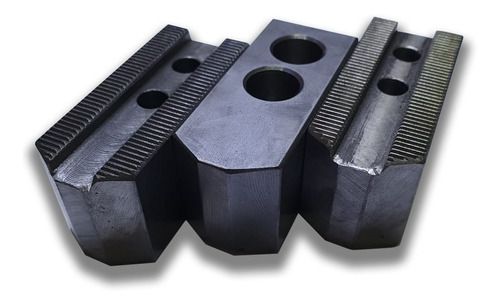

Castanha Mole Placa Onça Pp 160 jogo 3 Pçs

CASTANHA MOLE PARA PLACA ONÇA PP 160 TORNO CNC – JOGO COM 3 PEÇAS

CARACTERÍSTICAS

O Jogo de Castanhas Moles para Placa Onça PP 160 é um conjunto de componentes mecânicos utilizado no sistema de fixação de peças em tornos CNC e convencionais, permitindo a adaptação das superfícies de contato das castanhas conforme as necessidades de cada operação de usinagem.

Composto por 3 castanhas moles, o jogo é destinado à montagem em placas Onça PP 160 compatíveis, sendo especialmente indicado para operações que exigem a usinagem das castanhas para adequação ao formato e às dimensões da peça que será fixada.

Diferentemente das castanhas duras, as castanhas moles permitem a usinagem de suas superfícies de contato, possibilitando a preparação de alojamentos e perfis específicos para diferentes aplicações.

Quando corretamente preparadas e utilizadas, podem contribuir para melhorar a distribuição da força de fixação, reduzir marcas na peça e favorecer a concentricidade durante determinadas operações de torneamento.

O conjunto apresenta comprimento de 70 mm, altura de 35 mm, largura de 30 mm, furos de 8,5 mm para parafusos M8, alojamento da cabeça do parafuso de 15 mm, distância entre centros de 19 mm, rasgo para porca T de 12 mm H7 e passo do serrilhado de 1/16 de polegada.

Essas características são importantes para a identificação, montagem e compatibilidade das castanhas com o sistema de fixação da placa.

Principais benefícios:

• Jogo com 3 peças: Conjunto composto por três castanhas moles para reposição ou preparação de fixações.
• Aplicação em placa Onça PP 160: Indicado para sistemas de fixação compatíveis.
• Superfícies usináveis: Permitem a preparação das castanhas conforme o formato da peça a ser fixada.
• Fixação personalizada: Possibilitam a criação de alojamentos e perfis específicos para diferentes operações.
• Comprimento de 70 mm: Medida importante para a identificação do componente.
• Altura de 35 mm e largura de 30 mm: Características dimensionais para conferência da montagem.
• Furos de 8,5 mm: Indicados para passagem de parafusos M8.
• Alojamento de 15 mm: Destinado à acomodação da cabeça dos parafusos M8 compatíveis.
• Rasgo para porca T de 12 mm H7: Característica dimensional importante para o encaixe.
• Serrilhado com passo de 1/16": Perfil de posicionamento que deve corresponder ao sistema de fixação da placa.
• Aplicação industrial: Indicadas para manutenção e preparação de sistemas de fixação em tornos.

DADOS TÉCNICOS

Informações gerais

• Produto: Castanha mole para placa de torno
• Tipo de componente: Castanha de fixação usinável
• Marca de aplicação da placa: Onça
• Modelo de aplicação: PP 160
• Tipo de castanha: Mole
• Quantidade: 3 peças
• Comprimento: 70 mm
• Altura: 35 mm
• Largura: 30 mm
• Diâmetro dos furos: 8,5 mm
• Parafusos indicados para os furos: M8
• Alojamento da cabeça do parafuso: 15 mm
• Parafusos indicados para o alojamento: M8
• Distância entre centros dos furos: 19 mm
• Rasgo para porca T: 12 mm H7
• Passo do serrilhado: 1/16"
• Equivalência do passo: 1,5875 mm
• Ângulo do serrilhado: Não informado
• Sistema: Fixação mecânica de peças
• Aplicação: Placas Onça PP 160 compatíveis
• Finalidade: Fixação personalizada, reposição e manutenção do conjunto de castanhas

Construção

As castanhas moles são componentes mecânicos destinados à montagem no sistema de fixação de placas de torno, apresentando superfícies que podem ser usinadas para adaptação à geometria das peças.

Sua construção permite a preparação de alojamentos e perfis de contato conforme as necessidades da operação, respeitando os limites dimensionais e as condições de segurança do conjunto.

O material específico, a composição e a dureza das castanhas não foram informados.

Dimensões

• Comprimento: 70 mm
• Altura: 35 mm
• Largura: 30 mm

Furação e fixação

• Diâmetro dos furos: 8,5 mm
• Parafusos de aplicação: M8
• Alojamento da cabeça do parafuso: 15 mm
• Distância entre centros dos furos: 19 mm
• Rasgo para porca T: 12 mm H7

Os furos de 8,5 mm são destinados à passagem de parafusos M8, enquanto os alojamentos de 15 mm permitem acomodar as cabeças dos parafusos conforme a configuração do conjunto.

A distância entre centros de 19 mm e o rasgo para porca T de 12 mm H7 são características importantes para confirmar o posicionamento e a fixação das castanhas.

A indicação H7 corresponde ao campo de tolerância dimensional informado para o rasgo, devendo ser considerada na conferência do encaixe com a porca T.

Serrilhado

• Passo do serrilhado: 1/16 de polegada
• Equivalência: 1,5875 mm
• Ângulo do serrilhado: Não informado

O serrilhado permite o posicionamento das castanhas no perfil correspondente do sistema de fixação da placa.

O passo de 1/16" deve corresponder ao perfil de encaixe do conjunto original. Além do passo, é necessário conferir a geometria completa do serrilhado para garantir a compatibilidade.

Funcionamento

As castanhas moles são instaladas na placa do torno e podem ser usinadas para criar superfícies de contato adaptadas à geometria da peça que será fixada.

Após a preparação, trabalham em conjunto com o mecanismo de acionamento da placa, transmitindo a força de aperto necessária para manter a peça posicionada durante a usinagem.

A preparação correta das castanhas, respeitando as condições de aperto e os limites do conjunto, pode contribuir para melhorar a concentricidade e a estabilidade da fixação.

CONTEÚDO DA COMPRA

• 03 Castanhas Moles para Placa Onça PP 160.

Quantidade fornecida: 1 jogo com 3 peças.

O anúncio corresponde ao conjunto de três castanhas moles, conforme as dimensões e características técnicas informadas.

Não foi confirmada a inclusão de parafusos de fixação, porcas T ou outros acessórios. Confira os componentes apresentados nas fotos do anúncio.

Não acompanha placa completa, mecanismo de acionamento ou outros componentes não especificados.

CÓDIGOS DE REFERÊNCIA

Identificações comerciais e de aplicação:

• Castanha Mole Placa Onça PP 160
• Castanha Mole Onça PP160
• Jogo de Castanhas Moles Onça PP 160
• Jogo Castanha Mole PP 160
• Castanha Mole para Torno CNC
• Castanha Mole para Torno Convencional
• Castanha Mole 70 x 35 x 30 mm
• Castanha Mole Serrilhado 1/16"
• Castanha Mole para Parafuso M8
• Castanha Mole Rasgo Porca T 12 H7
• Castanha Usinável Placa Onça
• Castanha Mole Jogo 3 Peças

Referência de aplicação informada: Onça PP 160.

Não foi informado um código original individual das castanhas. As identificações acima são denominações comerciais e técnicas utilizadas para facilitar a localização e a identificação do produto.

APLICAÇÃO

Indicada para utilização em:

• Placas Onça PP 160 compatíveis
• Tornos CNC equipados com placas Onça PP 160
• Tornos convencionais com placas e sistemas de fixação compatíveis
• Sistemas de fixação de peças em tornos
• Operações de torneamento com castanhas usináveis
• Preparação de alojamentos específicos para fixação
• Fixação de peças com geometrias variadas
• Operações que exigem preparação das superfícies de contato
• Serviços de manutenção preventiva e corretiva
• Substituição de castanhas desgastadas ou danificadas
• Preparação de conjuntos de fixação para diferentes operações de usinagem

O jogo de castanhas moles é utilizado no sistema de fixação da placa Onça PP 160, permitindo a preparação das superfícies de contato conforme o formato da peça que será usinada.

As castanhas podem ser usinadas para criar alojamentos específicos, permitindo adaptar a fixação às necessidades do processo.

Esse tipo de componente é utilizado em operações que exigem maior controle da concentricidade, fixação de peças com superfícies delicadas ou preparação de dispositivos de fixação personalizados.

O serrilhado de passo 1/16" permite o posicionamento das castanhas no conjunto correspondente, desde que o perfil completo seja compatível.

As dimensões dos furos, a distância entre centros e o rasgo para porca T são características essenciais para confirmar a montagem correta.

A aplicação em outras placas depende da compatibilidade dimensional e construtiva, não sendo determinada exclusivamente pelo tamanho nominal da placa.

CONFIRME A COMPATIBILIDADE

Antes de finalizar a compra, confira:

• Marca da placa: Onça.
• Modelo da placa: PP 160.
• Tipo de componente: Castanha mole.
• Quantidade necessária: 3 peças.
• Comprimento: 70 mm.
• Altura: 35 mm.
• Largura: 30 mm.
• Diâmetro dos furos: 8,5 mm.
• Parafusos indicados para os furos: M8.
• Alojamento da cabeça do parafuso: 15 mm.
•
