Cabo Manga 4x26awg C/malha P/refletor Piscina Automação

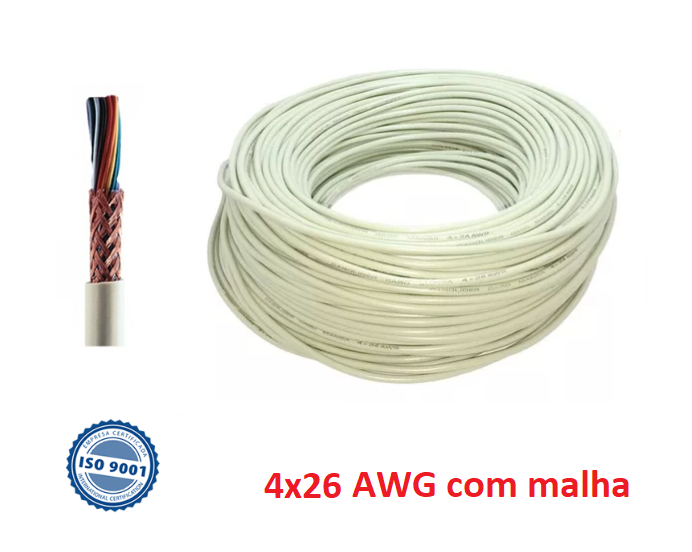

CABO MANGA BLINDADO 4X26 AWG COM MALHA PARA REFLETOR PISCINA AUTOMAÇÃO

CARACTERÍSTICAS

O Cabo Manga Blindado 4 x 26 AWG com Malha de Cobre é um cabo elétrico multivias utilizado na transmissão de sinais em sistemas de automação, comunicação, controle e equipamentos eletrônicos compatíveis.

Possui 4 condutores de 26 AWG (aproximadamente 0,14 mm² por via), fabricados com fios de cobre eletrolítico nu, têmpera mole e encordoamento classe 5, proporcionando flexibilidade e facilidade de manuseio durante a instalação.

Sua estrutura conta com blindagem em malha de cobre, que auxilia na redução de interferências eletromagnéticas externas, contribuindo para maior estabilidade e confiabilidade na transmissão de sinais.

Os condutores possuem isolação em PVC (policloreto de vinila), material termoplástico com características de não propagação de chama e autoextinção do fogo, conforme as especificações técnicas informadas.

É indicado para aplicações em sistemas de automação de piscinas, comandos de refletores LED, equipamentos de comunicação, transmissão de sinais e automação industrial, desde que respeitadas as características elétricas e as condições de instalação.

Principais benefícios:

• Blindagem em malha de cobre: Auxilia na proteção dos sinais contra interferências eletromagnéticas.

• 4 vias de 26 AWG: Permite a interligação de circuitos de sinal e controle compatíveis.

• Condutores flexíveis: Cobre eletrolítico com encordoamento classe 5.

• Isolação em PVC: Material com características de resistência à propagação de chama.

• Identificação por cores: Facilita a identificação dos condutores durante a instalação.

• Aplicação versátil: Utilizado em sistemas de automação, comunicação e controle eletrônico.

DADOS TÉCNICOS

Informações gerais

• Produto: Cabo manga blindado

• Tipo de cabo: Cabo elétrico multivias para transmissão de sinais e controle

• Configuração: 4 x 26 AWG

• Quantidade de vias: 4 condutores

• Bitola de cada condutor: 26 AWG

• Seção nominal equivalente: Aproximadamente 0,14 mm²

• Material dos condutores: Cobre eletrolítico nu

• Têmpera: Mole

• Encordoamento: Classe 5

• Material da isolação: PVC (policloreto de vinila)

• Blindagem: Malha/trança de cobre

• Tensão informada: Até 300 V

• Temperatura máxima em serviço contínuo: 70 °C

• Temperatura máxima em sobrecarga: 100 °C

• Temperatura máxima em curto-circuito: 160 °C

• Identificação das vias: Por cores

• Separador: Talco ou fita não higroscópica, conforme fabricação

• Material da cobertura externa: PVC

• Cores padrão da cobertura: Preto ou bege, conforme fabricação

• Aplicação: Sistemas de comunicação, sinalização, controle e automação

Condutores

Fabricados com fios de cobre eletrolítico nu, têmpera mole e encordoamento classe 5, oferecendo flexibilidade para instalações elétricas e eletrônicas.

Isolação

Composto termoplástico à base de PVC, com as seguintes temperaturas máximas informadas:

• 70 °C: Operação em serviço contínuo.

• 100 °C: Condição de sobrecarga.

• 160 °C: Condição de curto-circuito.

A isolação possui características de não propagação de chama e autoextinção do fogo.

Identificação das vias

Os condutores são identificados por cores, facilitando a organização das conexões elétricas.

A sequência geral informada para cabos de até 10 vias inclui marrom, vermelho, laranja, amarelo, verde, azul, violeta, cinza, branco e preto.

A identificação efetiva das quatro vias deve ser conferida no produto fornecido.

Blindagem

O cabo possui blindagem em malha de cobre, destinada a auxiliar na proteção dos sinais contra interferências eletromagnéticas.

Cobertura externa

Composto termoplástico à base de PVC resistente à propagação de chama.

CONTEÚDO DA COMPRA

• Cabo Manga Blindado 4 x 26 AWG com Malha de Cobre, na metragem selecionada no anúncio.

Quantidade fornecida: Conforme a unidade de venda e a metragem especificadas no anúncio.

Não acompanha conectores, terminais, refletores LED, controladores ou outros acessórios não especificados.

CÓDIGOS DE REFERÊNCIA

Identificações comerciais e de aplicação:

• Cabo Manga 4 x 26 AWG Blindado

• Cabo Manga 4 Vias com Malha de Cobre

• Cabo Blindado 4 x 0,14 mm²

• Cabo de Sinal 4 Vias 26 AWG

• Cabo para Automação de Piscina

• Cabo para Comando de Refletor de Piscina

• Cabo Multivias Blindado para Automação

• Cabo Manga PVC 300 V

Não foi informado um código original de fabricante. As identificações acima são denominações comerciais e técnicas utilizadas para facilitar a identificação do produto.

APLICAÇÃO

Indicado para utilização em:

• Sistemas de automação de piscinas compatíveis

• Circuitos de comando e controle de refletores LED de piscina

• Controladores eletrônicos de iluminação

• Equipamentos de comunicação e transmissão de sinais

• Sistemas de automação residencial e industrial

• Centrais de processamento de dados

• Interligação de computadores e periféricos compatíveis

• Sistemas eletrônicos sujeitos a interferências eletromagnéticas

• Circuitos de sinalização e controle que utilizem quatro condutores de 26 AWG

• Serviços de instalação e manutenção de equipamentos eletrônicos

O cabo permite a interligação elétrica entre controladores e equipamentos eletrônicos, contribuindo para a transmissão de sinais e o funcionamento dos circuitos de comando.

A blindagem em malha de cobre auxilia na redução de interferências externas, característica importante em instalações com equipamentos eletrônicos sensíveis.

Atenção para aplicações em piscinas: A utilização em sistemas de refletores deve respeitar as especificações do fabricante do equipamento, a tensão do circuito, a corrente elétrica, o percurso de instalação e as exigências de segurança aplicáveis.

Não há confirmação de que o cabo seja próprio para imersão, instalação submersa ou exposição permanente à água. Para essas condições, é necessário utilizar um cabo com características específicas para o ambiente.

CONFIRME A COMPATIBILIDADE

Antes de finalizar a compra, confira:

• Quantidade de vias: 4 condutores.

• Bitola: 26 AWG (aproximadamente 0,14 mm²).

• Blindagem: Malha de cobre.

• Material da isolação: PVC.

• Tensão informada: Até 300 V.

• Temperatura máxima de operação contínua: 70 °C.

• Tipo de equipamento que será conectado.

• Tensão e corrente elétrica exigidas pela aplicação.

• Comprimento necessário para a instalação.

• Esquema elétrico e identificação dos condutores.

• Necessidade de blindagem no circuito.

• Condições ambientais e exposição à umidade.

• Requisitos de segurança e instalação do fabricante.

IMPORTANTE: A compatibilidade depende das características elétricas do equipamento e das condições de instalação.

Para sistemas de iluminação de piscinas, confirme especialmente se o cabo atende às exigências de segurança elétrica e se é adequado ao local de instalação.

Em caso de dúvida, compare as especificações do cabo com as recomendações do fabricante do equipamento antes de realizar a compra.

CUIDADOS E MANUTENÇÃO

• Realize a instalação com o circuito elétrico desligado e desenergizado.

• Confira a tensão e a corrente do equipamento antes de utilizar o cabo.

• Respeite a capacidade elétrica dos condutores e as condições de instalação.

• Não utilize o cabo em circuitos cuja corrente exceda a capacidade admissível.

• Evite esmagamentos, dobras excessivas e esforços de tração.

• Proteja o cabeamento contra arestas cortantes e danos mecânicos.

• Utilize conectores e terminais adequados à bitola de 26 AWG.

• Mantenha a identificação correta das vias durante a instalação.

• Realize a conexão da blindagem conforme o projeto elétrico do sistema.

• Evite emendas inadequadas ou sem isolamento apropriado.

• Não utilize o cabo diretamente submerso sem confirmação de adequação para essa finalidade.

• Em instalações de piscinas, siga as normas de segurança elétrica aplicáveis e as orientações do fabricante.

• Realize inspeções periódicas para identificar danos no revestimento, oxidação ou falhas nas conexões.

IMPORTANTE

CABO MANGA BLINDADO – 4 VIAS – 26 AWG (0,14 MM²) – MALHA DE COBRE – ISOLAÇÃO EM PVC – TENSÃO INFORMADA ATÉ 300 V.

Este anúncio corresponde exclusivamente à compra do Cabo Manga Blindado 4 x 26 AWG com Malha de Cobre, na quantidade ou metragem selecionada.

O produto é destinado à transmissão de sinais e aplicações de comando e automação compatíveis.

A indicação para refletores de piscina refere-se a possíveis aplicações em circuitos de controle e automação, não significando adequação automática para instalações submersas ou alimentação de qualquer modelo de refletor.

Confira as fotos, a bitola, a quantidade de vias, o tipo de blindagem e as características elétricas antes de finalizar a compra.

GARANTIA

O produto possui garantia contra defeitos de fabricação, conforme as condições legais e comerciais aplicáveis.

Não cobre danos decorrentes de instalação incorreta, sobrecarga elétrica, aplicação incompatível, exposição a condições ambientais não previstas, alterações inadequadas, danos mecânicos ou desgaste natural decorrente da utilização.
