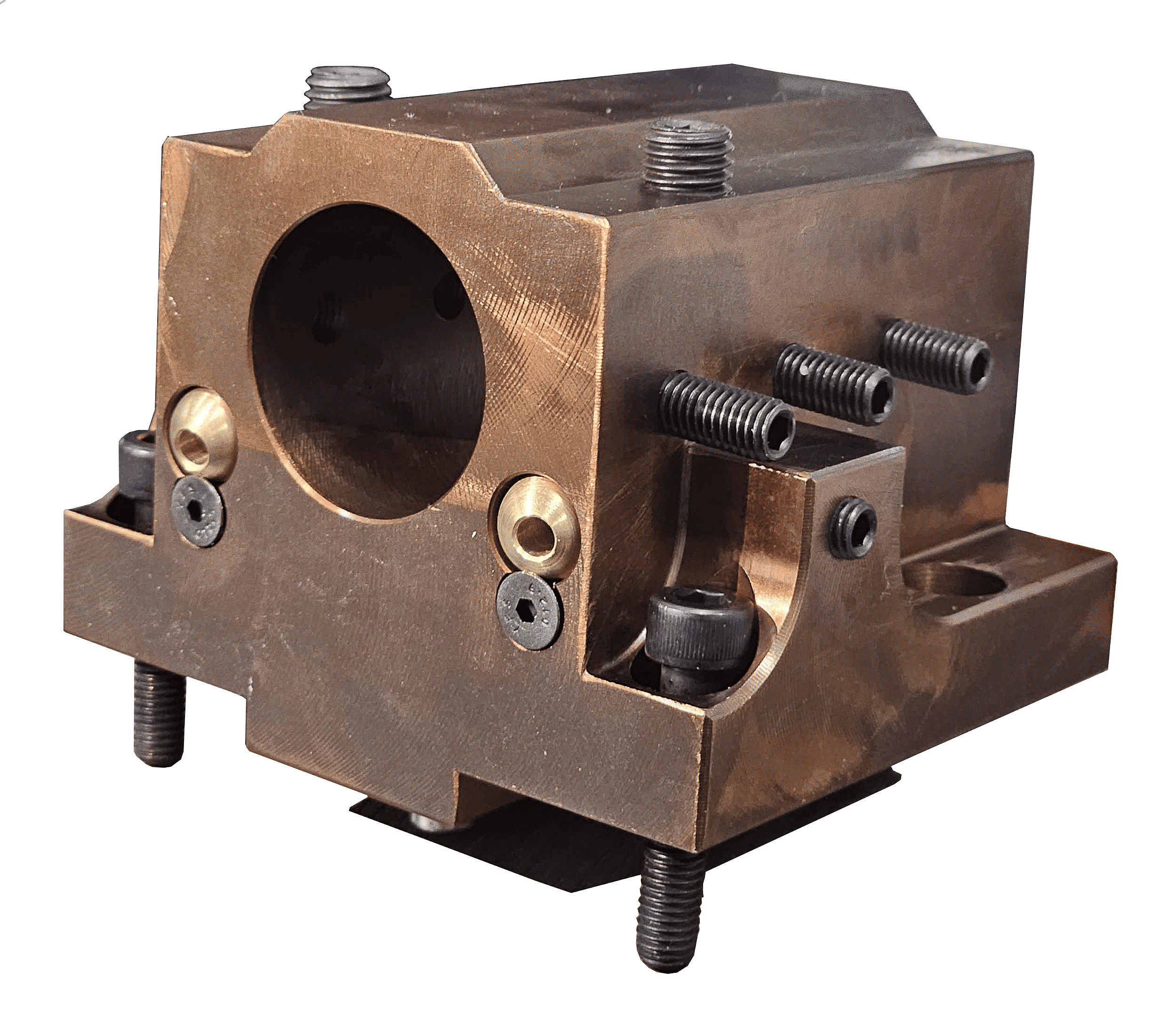

Suporte Vdi Torno ROMI CENTUR / MULTIPLIC 40 - Furo 40mm

SUPORTE VDI PARA BROCA 40MM TORNO CNC ROMI CENTUR 40 / MULTIPLIC 40

CARACTERÍSTICAS

Suporte VDI para furação, indicado para tornos CNC ROMI CENTUR 40 e MULTIPLIC 40 equipados com torre automática e sistema de fixação compatível.

Componente mecânico utilizado para montagem, posicionamento e fixação de ferramentas de furação em sistemas porta-ferramentas de tornos CNC.

Possui furo de 40 mm, destinado à instalação de brocas e ferramentas com dimensões compatíveis.

Acompanha esfera de refrigeração e estojos de trava de broca, utilizados no direcionamento do fluido de corte e na fixação da ferramenta.

Indicado para reposição de suportes, preparação de ferramentas e manutenção preventiva ou corretiva de máquinas CNC.

Aplicação informada nos tornos ROMI CENTUR 40 e MULTIPLIC 40, mediante conferência das dimensões e características do sistema de fixação.

ATENÇÃO: AS DIMENSÕES DE FIXAÇÃO ESTÃO APRESENTADAS NA TERCEIRA FOTO DO ANÚNCIO.

O QUE É O SUPORTE VDI PARA BROCA?

O suporte VDI para broca é um componente mecânico utilizado para instalar e fixar ferramentas de furação em torres automáticas de tornos CNC.

Sua principal função é acomodar e posicionar a ferramenta de corte, proporcionando a fixação necessária durante as operações de usinagem.

O modelo anunciado possui alojamento com furo de 40 mm, destinado à instalação de brocas e ferramentas com dimensões compatíveis.

O suporte é utilizado no sistema porta-ferramentas da torre automática, permitindo a montagem da ferramenta conforme as características do equipamento.

Os estojos de trava de broca auxiliam na fixação da ferramenta dentro do alojamento, reduzindo o risco de deslocamentos quando corretamente instalados.

A esfera de refrigeração integra o sistema de direcionamento do fluido de corte, conforme a configuração do suporte e da máquina.

A refrigeração auxilia no controle da temperatura, na lubrificação da região de corte e na remoção de cavacos durante as operações de furação.

Quando corretamente instalado, o suporte contribui para o posicionamento adequado da ferramenta e para a estabilidade necessária durante o processo de usinagem.

É indicado para tornos CNC ROMI CENTUR 40 e MULTIPLIC 40 com sistema porta-ferramentas correspondente.

Sua substituição pode ser necessária em situações de desgaste, danos mecânicos, problemas de fixação ou recuperação de conjuntos porta-ferramentas.

DADOS TÉCNICOS

Produto: Suporte VDI para Broca

Tipo: Suporte Porta-Broca

Aplicação informada: Tornos CNC ROMI CENTUR 40 / MULTIPLIC 40

Função: Fixação e posicionamento de ferramentas de furação

Diâmetro do furo: 40 mm

Sistema de montagem: Fixação em torre automática compatível

Sistema de travamento: Estojos de trava de broca

Esfera de refrigeração: Inclusa

Estojos de trava de broca: Inclusos

Dimensões de fixação: Conforme terceira foto do anúncio

Referência dimensional: Terceira foto do anúncio

Tipo de alojamento: Não especificado como furo cego ou passante

Refrigeração interna: Não informada

Dimensões do pino de encaixe: Não informadas

Dimensões da chaveta: Não informadas

Distância entre centros dos pontos de fixação: Conforme terceira foto do anúncio

Material de fabricação: Não informado

Modelo específico da torre: Não informado

Código individual ROMI: Não informado

Quantidade de suportes: 1 unidade

CONTEÚDO DA COMPRA

01 Suporte VDI para broca com furo de 40 mm.

01 Esfera de refrigeração.

Estojos de trava de broca.

A quantidade individual dos estojos de trava não foi especificada.

Não acompanha broca, ferramenta de corte, torre automática ou outros componentes não informados no anúncio.

Parafusos adicionais de fixação não foram informados como parte do conjunto.

CÓDIGOS DE REFERÊNCIA

Suporte VDI ROMI CENTUR 40

Suporte VDI ROMI MULTIPLIC 40

Suporte Porta-Broca ROMI CENTUR 40

Suporte Porta-Broca ROMI MULTIPLIC 40

Suporte VDI Furo 40 mm

Suporte VDI Furação Ø40 mm

Suporte de Furação Torno CNC ROMI

Suporte para Broca ROMI CENTUR / MULTIPLIC 40

Código individual ROMI: Não informado.

As denominações são utilizadas para identificação e pesquisa do produto, não representando códigos oficiais adicionais do fabricante.

APLICAÇÃO

Indicado para tornos CNC ROMI equipados com torres automáticas e sistemas de fixação compatíveis com as características do suporte anunciado.

Modelos informados:

ROMI CENTUR 40

ROMI MULTIPLIC 40

Principais aplicações:

Fixação de brocas em torres automáticas.

Operações de furação em tornos CNC.

Montagem de ferramentas com alojamento compatível de 40 mm.

Preparação de ferramentas para operações de usinagem.

Utilização do sistema de refrigeração conforme a configuração da máquina.

Substituição de suportes desgastados ou danificados.

Manutenção preventiva e corretiva de sistemas porta-ferramentas.

Recuperação de conjuntos mecânicos de fixação de ferramentas.

A compatibilidade depende do modelo da máquina, da versão da torre automática instalada, das dimensões de montagem e das características do sistema de fixação.

A identificação ROMI CENTUR 40 ou MULTIPLIC 40 não garante compatibilidade com todas as versões e configurações desses equipamentos.

CONFIRME A COMPATIBILIDADE

ATENÇÃO: CONSULTE A TERCEIRA FOTO DO ANÚNCIO PARA CONFERIR AS DIMENSÕES DE FIXAÇÃO DO SUPORTE.

Medida principal informada:

Furo: 40 mm.

Antes da compra, verifique principalmente:

Modelo da máquina: ROMI CENTUR 40 ou MULTIPLIC 40.

Modelo e configuração da torre automática instalada.

Diâmetro do alojamento da broca de 40 mm.

Formato e geometria do encaixe do suporte.

Dimensões e posicionamento dos pontos de fixação.

Distância entre centros dos furos de montagem.

Características do pino de encaixe, quando aplicável.

Características da chaveta de posicionamento, quando aplicável.

Compatibilidade dos estojos de trava de broca.

Posicionamento da esfera de refrigeração.

Compatibilidade com o sistema de alimentação do fluido de corte.

Espaço disponível para montagem e movimentação da ferramenta.

ATENÇÃO: SUPORTES COM O MESMO DIÂMETRO DE FURO PODEM APRESENTAR DIFERENÇAS NAS DIMENSÕES DE FIXAÇÃO, NO ENCAIXE E NO POSICIONAMENTO DOS COMPONENTES.

A medida de 40 mm corresponde ao diâmetro do furo para instalação da ferramenta, não necessariamente ao tamanho nominal do sistema VDI da torre.

Não confunda este suporte com outros modelos de furação utilizados em diferentes versões das linhas ROMI CENTUR e MULTIPLIC.

Máquinas reformadas, modificadas ou adaptadas podem utilizar configurações diferentes das originais.

COMPARE AS DIMENSÕES DA TERCEIRA FOTO COM O SUPORTE INSTALADO ANTES DE EFETUAR A COMPRA.

Em caso de dúvida, consulte nossa equipe para auxiliar na identificação do componente adequado.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado, com a máquina desligada e em condições seguras para manutenção.

Antes da montagem, limpe as superfícies de contato, o alojamento da broca e os pontos de fixação.

Verifique as condições do suporte, dos estojos de trava e da esfera de refrigeração.

Confirme o encaixe correto do componente na torre automática.

Verifique o alinhamento dos pontos de fixação antes de realizar a montagem.

Não force a instalação caso exista diferença entre o suporte e os pontos de montagem da torre.

Utilize brocas e ferramentas com dimensões compatíveis com o alojamento de 40 mm.

Realize o travamento da ferramenta utilizando os estojos de fixação conforme as especificações do sistema.

Verifique o aperto adequado dos componentes de travamento antes de iniciar a operação.

Antes de utilizar a refrigeração, confira a passagem do fluido de corte e a ausência de vazamentos ou obstruções.

Após a instalação, verifique o alinhamento da ferramenta, a estabilidade da fixação e a ausência de interferências.

Realize inspeções periódicas para identificar folgas, desgaste, deformações ou danos mecânicos.

Não utilize o conjunto com trincas, folgas excessivas ou componentes de fixação danificados.

IMPORTANTE

O anúncio corresponde a 01 suporte VDI para broca com furo de 40 mm.

Aplicação informada: Tornos CNC ROMI CENTUR 40 e MULTIPLIC 40 com sistema de fixação compatível.

Diâmetro do furo: 40 mm.

O conjunto acompanha:

01 Suporte VDI para broca.

01 Esfera de refrigeração.

Estojos de trava de broca.

Não foram informados parafusos adicionais de fixação como parte do fornecimento.

O tipo de alojamento, o sistema de refrigeração e as demais dimensões de montagem devem ser conferidos antes da compra.

A utilização da refrigeração depende da compatibilidade com o sistema de alimentação de fluido da máquina.

As dimensões de fixação estão apresentadas na terceira foto do anúncio.

CONFIRA O FURO DE 40 MM, O FORMATO DO ENCAIXE E TODAS AS DIMENSÕES DE FIXAÇÃO NA TERCEIRA FOTO DO ANÚNCIO ANTES DE COMPRAR.
