Suporte CNC VDI 30 Frontal Axial Direito 20mm H1 C1

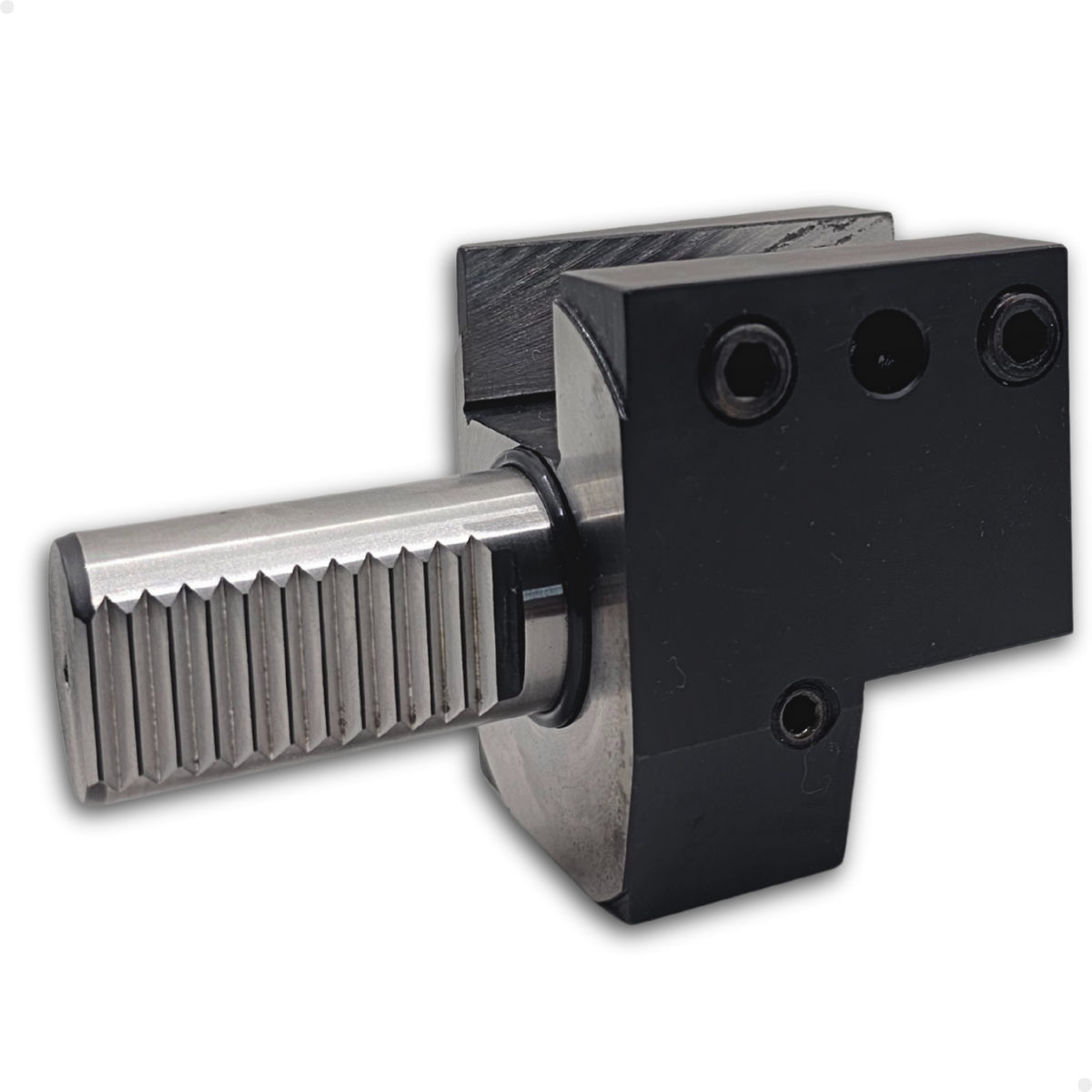

SUPORTE CNC VDI 30 FRONTAL AXIAL DIREITO EXTERNO H1 C1 20MM SEM CALÇO E PARAFUSO

CARACTERÍSTICAS

Suporte porta-ferramenta CNC VDI 30, modelo frontal axial direito externo, configuração H1 C1, com capacidade nominal de fixação de ferramenta de 20 mm.

Componente mecânico utilizado em torres automáticas de tornos CNC equipadas com sistema de fixação VDI 30 compatível.

Desenvolvido para permitir a instalação e a fixação de ferramentas de corte em operações de usinagem.

Possui configuração frontal axial direita, destinada a aplicações que exigem esse posicionamento específico da ferramenta na torre.

O sistema VDI 30 utiliza uma interface padronizada de fixação de porta-ferramentas, permitindo sua utilização em torres que apresentem características dimensionais e mecânicas correspondentes.

Material fabricado conforme as especificações originais informadas para a aplicação.

Indicado para reposição de suportes, montagem de conjuntos de ferramentas e manutenção de máquinas CNC.

Pode ser utilizado em operações de torneamento e outras aplicações compatíveis com a geometria do suporte e da ferramenta instalada.

ATENÇÃO: PRODUTO FORNECIDO SEM CALÇO E SEM PARAFUSO.

O QUE É UM SUPORTE CNC VDI 30 FRONTAL AXIAL DIREITO?

O suporte CNC VDI 30 é um componente mecânico utilizado para fixar ferramentas de corte em torres automáticas de tornos CNC.

Sua função é permitir a montagem e o posicionamento da ferramenta de maneira compatível com o sistema de fixação da máquina.

Em tornos CNC, a torre automática é responsável por selecionar e posicionar diferentes ferramentas de corte conforme a programação do equipamento.

Durante a usinagem, cada ferramenta deve permanecer corretamente fixada para suportar os esforços envolvidos na operação.

O porta-ferramenta funciona como elemento de ligação entre a ferramenta de corte e o sistema de fixação da torre.

O sistema VDI é utilizado em diferentes configurações de torres automáticas e permite a instalação de suportes com interfaces correspondentes.

A designação VDI 30 identifica o tamanho nominal da interface de fixação do porta-ferramenta.

Essa identificação é importante para determinar a compatibilidade com o alojamento da torre.

O produto anunciado possui configuração frontal axial direita externa, identificada pelas referências H1 e C1 informadas.

Essa configuração está relacionada à geometria e à orientação de montagem do suporte.

A orientação direita deve ser considerada na seleção do componente, pois suportes direitos e esquerdos podem apresentar diferenças que impedem sua utilização na mesma posição.

Da mesma forma, suportes axiais e radiais possuem características de posicionamento distintas.

A capacidade nominal informada para a ferramenta é de 20 mm.

Essa medida deve ser conferida com as dimensões da ferramenta ou do conjunto de fixação utilizado.

O suporte anunciado é fornecido sem calço e sem parafuso.

Portanto, os componentes necessários para completar a fixação da ferramenta devem ser verificados separadamente.

A utilização de calços, parafusos ou outros elementos incompatíveis pode comprometer o posicionamento e a retenção adequada da ferramenta.

Durante as operações de usinagem, o conjunto pode estar sujeito a esforços de corte, vibrações e movimentos repetitivos.

Por esse motivo, a correta instalação do suporte é importante para a estabilidade da ferramenta.

Um suporte danificado, desgastado ou instalado incorretamente pode provocar dificuldades de fixação, desalinhamento, vibrações e problemas de acabamento.

Entretanto, sintomas semelhantes também podem estar relacionados a ferramentas inadequadas, fixadores danificados, alojamentos desgastados ou parâmetros de usinagem incorretos.

Por esse motivo, recomenda-se verificar as condições de todo o conjunto antes da substituição.

A utilização de um suporte com interface, orientação e dimensões compatíveis contribui para a montagem adequada das ferramentas no sistema CNC.

DADOS TÉCNICOS

Produto: Suporte Porta-Ferramenta CNC

Sistema de fixação: VDI

Tamanho nominal da interface: VDI 30

Tipo: Frontal Axial Direito Externo

Configuração informada: H1 C1

Lado de aplicação: Direito

Capacidade nominal de fixação da ferramenta: 20 mm

Aplicação: Torre Automática de Torno CNC

Função: Fixação e Posicionamento de Ferramentas de Corte

Material de fabricação: Não informado

Acabamento superficial: Não informado

Dimensões externas: Não informadas

Sistema de fixação da ferramenta: Conforme a geometria do suporte

Calço: Não acompanha

Parafuso: Não acompanha

Código individual do fabricante: Não informado

Quantidade: 1 unidade

ATENÇÃO: A IDENTIFICAÇÃO VDI 30, A CONFIGURAÇÃO H1 C1 E A ORIENTAÇÃO DIREITA DEVEM SER CONFERIDAS COM O SISTEMA DE FERRAMENTAS DA MÁQUINA.

CONTEÚDO DA COMPRA

01 Suporte CNC VDI 30 frontal axial direito externo H1 C1 para ferramenta de 20 mm.

Quantidade: 01 peça.

NÃO ACOMPANHA CALÇO.

NÃO ACOMPANHA PARAFUSO.

Não acompanha ferramentas de corte, pastilhas, porta-insertos, acessórios de fixação ou outros componentes não especificados.

CÓDIGOS DE REFERÊNCIA

Suporte VDI 30 H1 C1

Suporte CNC VDI 30 Direito

Suporte VDI 30 Frontal Axial Direito

Suporte VDI 30 Externo 20 mm

Porta-Ferramenta VDI 30 Direito

Suporte Ferramenta VDI 30 H1

Suporte Ferramenta VDI 30 C1

Suporte Axial Direito VDI 30

Suporte CNC VDI30 20 mm

Código individual do fabricante: Não informado.

As denominações são utilizadas para identificação e pesquisa do produto e de sua configuração informada.

APLICAÇÃO

Indicado para utilização em torres automáticas de tornos CNC equipadas com interface VDI 30 compatível.

Principais aplicações:

Tornos CNC com sistema VDI 30.

Torres automáticas com interface de fixação VDI 30.

Montagem de ferramentas de corte com dimensões compatíveis.

Sistemas de fixação frontal axial direito.

Conjuntos de ferramentas que utilizem suporte H1 C1 correspondente.

Substituição de porta-ferramentas danificados ou desgastados.

Principais situações de utilização:

Montagem de ferramentas em tornos CNC.

Preparação de máquinas para operações de usinagem.

Manutenção preventiva de sistemas de fixação.

Manutenção corretiva de porta-ferramentas.

Substituição de suportes danificados.

Recuperação de conjuntos de ferramentas.

Organização e configuração de ferramentas na torre CNC.

A aplicação depende do modelo da torre, da interface de fixação e das características da ferramenta utilizada.

A identificação VDI 30 não garante compatibilidade com todas as posições ou configurações de porta-ferramentas existentes em uma máquina.

É necessário confirmar a orientação, o formato e as dimensões do suporte antes da instalação.

CONFIRME A COMPATIBILIDADE

ATENÇÃO: ANTES DA COMPRA, CONFIRME AS CARACTERÍSTICAS DO SUPORTE UTILIZADO NA MÁQUINA.

Verifique especialmente:

Sistema de fixação VDI 30.

Tamanho nominal da interface.

Configuração frontal axial.

Orientação direita.

Aplicação externa.

Referência H1 C1.

Capacidade nominal de 20 mm.

Formato e dimensões do alojamento da ferramenta.

Posição de instalação na torre.

Geometria do suporte original.

Compatibilidade com a ferramenta de corte.

Necessidade de calço.

Tipo e dimensões dos parafusos de fixação necessários.

Condições de fixação do conjunto.

Espaço disponível na torre.

Possibilidade de interferência com outros componentes da máquina.

ATENÇÃO: SUPORTES VDI COM O MESMO TAMANHO NOMINAL PODEM APRESENTAR DIFERENTES ORIENTAÇÕES E GEOMETRIAS.

Suportes direitos e esquerdos não devem ser considerados automaticamente intercambiáveis.

Da mesma forma, suportes axiais e radiais apresentam características diferentes de aplicação.

A identificação H1 C1 deve ser comparada com a configuração necessária para a máquina.

O produto é fornecido sem calço e sem parafuso.

Em caso de dúvida, consulte nossa equipe antes de efetuar a compra.

CUIDADOS E MANUTENÇÃO

A INSTALAÇÃO DEVE SER REALIZADA POR PROFISSIONAL ESPECIALIZADO.

Antes de realizar qualquer intervenção, desligue a máquina e siga os procedimentos de segurança aplicáveis.

Certifique-se de que a torre esteja em condição segura para manutenção.

Verifique as condições do alojamento VDI 30.

Inspecione a interface de fixação do suporte.

Remova cavacos, resíduos e contaminantes das superfícies de contato.

Utilize ferramentas adequadas para montagem.

Evite impactos diretos sobre as superfícies de referência e fixação.

Não realize adaptações ou modificações na geometria do suporte sem avaliação técnica adequada.

Confirme a orientação direita e o posicionamento correto do componente.

Utilize calços e parafusos adequados quando necessários à montagem.

Respeite as especificações de aperto e fixação previstas para o conjunto.

Verifique se a ferramenta está corretamente posicionada e fixada.

Não utilize a máquina com ferramentas apresentando folgas ou fixação inadequada.

Observe possíveis interferências entre o suporte, a ferramenta, a torre e outros componentes.

Após a instalação, realize as verificações mecânicas necessárias.

Confirme o posicionamento da ferramenta e os ajustes correspondentes no comando CNC.

Realize testes de movimentação em condições seguras antes de iniciar a usinagem.

Não desative nem contorne dispositivos de segurança ou intertravamentos para compensar falhas de montagem.

Recomenda-se que a instalação e os testes sejam executados por profissional especializado em máquinas CNC.

IMPORTANTE

O anúncio contempla exclusivamente 01 suporte porta-ferramenta CNC.

Sistema: VDI 30.

Tipo: Frontal Axial Direito Externo.

Configuração: H1 C1.

Capacidade nominal informada: 20 mm.

Material fabricado conforme especificações originais informadas para a aplicação.

PRODUTO FORNECIDO SEM CALÇO E SEM PARAFUSO.

Não acompanha ferramentas de corte, pastilhas ou outros acessórios não especificados.

Confira a interface VDI, a orientação direita, a configuração H1 C1 e as dimensões antes de efetuar a compra.

A INSTALAÇÃO DEVE SER REALIZADA POR PROFISSIONAL ESPECIALIZADO.

GARANTIA

Garantia conforme as condições legais e comerciais aplicáveis, respeitados os direitos previstos na legislação.

Não cobre danos comprovadamente decorrentes de instalação inadequada, utilização incompatível, montagem incorreta, esforços fora das condições previstas ou modificações indevidas no componente.

ASSISTÊNCIA TÉCNICA NADEL CNC

A NADEL CNC possui mais de 30 anos de experiência no fornecimento de peças industriais e na manutenção preventiva e corretiva de máquinas CNC e convencionais.

Atuamos na identificação, fornecimento e manutenção de componentes mecânicos, elétricos e eletrônicos utilizados em tornos CNC, centros de usinagem e outros equipamentos industriais.

Nossa experiência inclui manutenção de máquinas ROMI e NARDINI, abrangendo sistemas de fixação de ferramentas, torres automáticas e componentes de reposição.

Somos especializados em manutenção de torres automáticas de ferramentas, atuando na identificação de falhas, reparos, recuperação de componentes e manutenção de mecanismos de indexação, posicionamento e fixação.

Trabalhamos com manutenção de torres dos seguintes fabricantes:

PRAGATI

SAUTER

DUPLOMATIC

BARUFFALDI

Também fornecemos componentes de reposição para sistemas de fixação de ferramentas, incluindo suportes, travas, rolamentos, buchas, engrenagens, eixos e outros componentes utilizados em máquinas CNC.

Realizamos serviços de manutenção preventiva, corretiva e recuperação de torres de troca de ferramentas, conforme a necessidade e a configuração do equipamento.

Consulte nossa equipe para informações sobre peças e serviços de manutenção de torres CNC.
