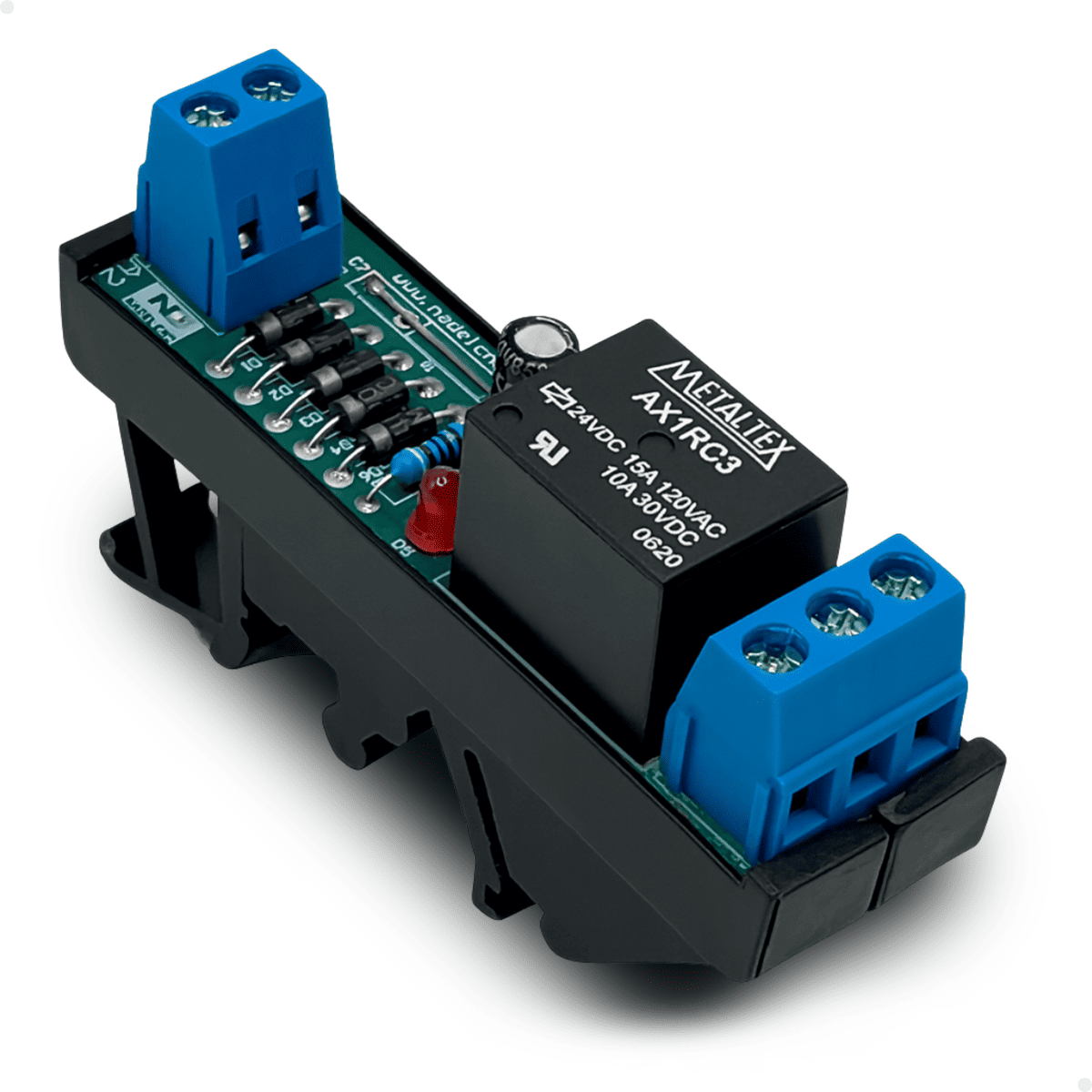

RELÉ ACOPLADOR INTERFACE METALTEX AA – BOBINA 24VDC 15A | 1NA + 1NF | TRILHO DIN

Relé acoplador de interface Metaltex AA com bobina 24VDC e contatos de 15A, indicado para aplicações em automação industrial, painéis elétricos, máquinas CNC, comandos elétricos e circuitos de controle.

Possui 1 contato reversível (1NA + 1NF), com terminais 11-12-14, permitindo utilização como contato normalmente aberto ou normalmente fechado.

O conjunto é desenvolvido para instalação prática em trilho DIN 35 mm, facilitando a montagem e substituição em painéis elétricos e sistemas de automação.

PRODUTO ANUNCIADO

• 01 Relé acoplador / relé de interface Metaltex AA;
• Tensão da bobina: 24VDC;
• Corrente nominal dos contatos: 15A;
• Configuração: 1NA + 1NF (contato reversível);
• Terminais de contato: 11 / 12 / 14;
• Fixação em trilho DIN 35 mm;
• Indicado para automação e comandos elétricos.

DADOS TÉCNICOS

Marca: Metaltex
Linha / Modelo: AA
Tensão da bobina: 24VDC
Corrente nominal dos contatos: 15A
Tipo de contato: 1NA + 1NF – reversível
Tensão máxima de comutação: até 250VAC / 30VDC
Isolação entre bobina e contatos: superior a 2.500VAC / 1 minuto
Consumo aproximado da bobina: 0,9W
Fixação: Trilho DIN 35 mm

IDENTIFICAÇÃO DOS TERMINAIS

• A1: +24VDC da bobina;
• A2: 0VDC da bobina;
• 11 (COM): contato comum;
• 12 (NF): contato normalmente fechado;
• 14 (NA): contato normalmente aberto.

APLICAÇÕES

O relé de interface Metaltex 24VDC 15A pode ser utilizado em diversas aplicações de automação e comando, como:

• Painéis elétricos industriais;
• Máquinas CNC;
• Máquinas e equipamentos industriais;
• Sistemas de automação;
• Comandos elétricos;
• Interfaceamento de sinais;
• Acionamento e isolamento entre circuitos de controle e potência;
• Sistemas que utilizem relé 24VDC 1NA + 1NF compatível.

IMPORTANTE: antes da compra, confira a tensão da bobina, capacidade dos contatos, configuração dos terminais e demais especificações necessárias para sua aplicação.
