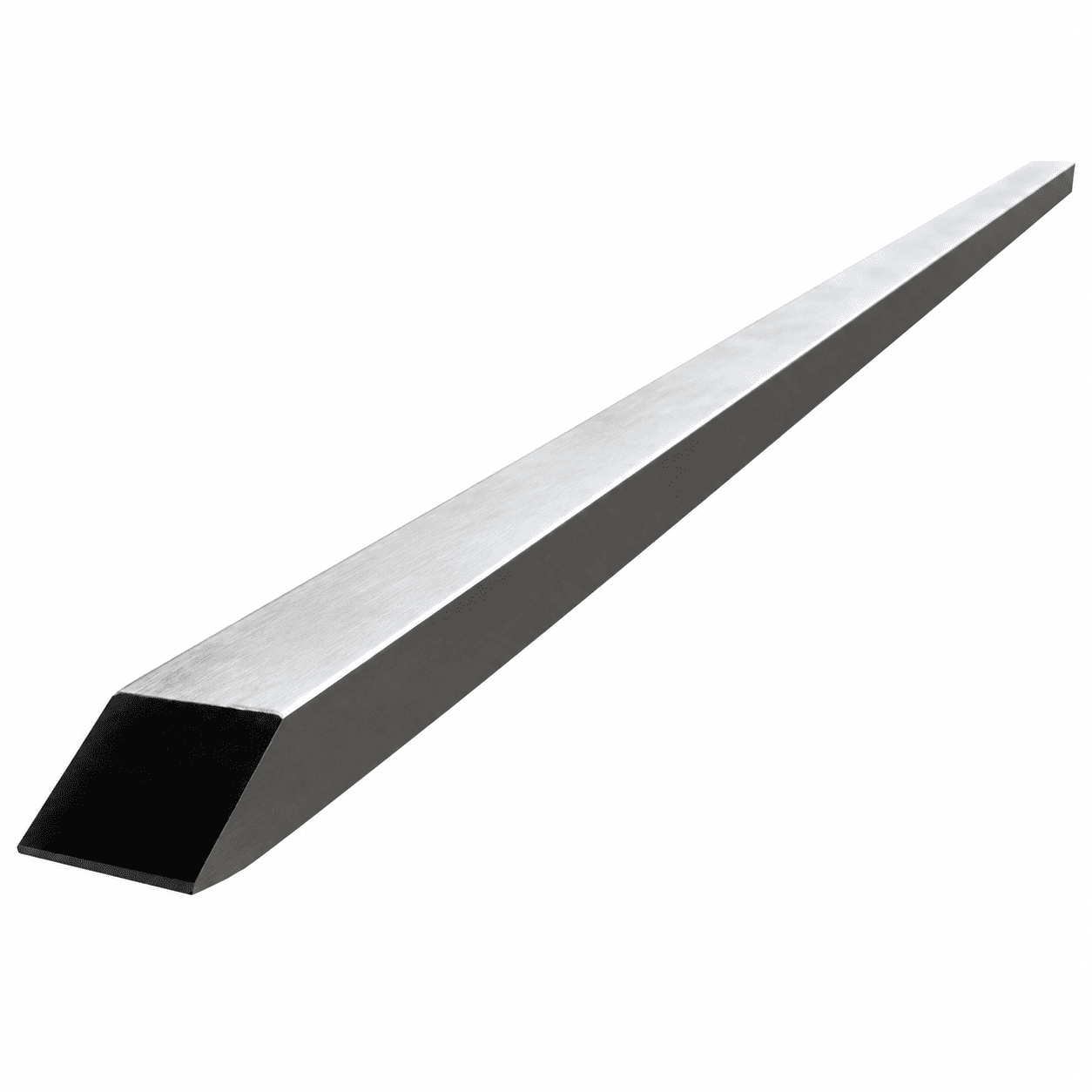

Régua Cônica Transversal do Torno Imor 650 Oficina 650

RÉGUA CÔNICA TRANSVERSAL TORNO IMOR 650 / OFICINA 650 / MAXI 650 - 620 X 14 X 13,5MM - NADEL CNC

DADOS TÉCNICOS

Produto: Régua Cônica Transversal de Ajustagem

Marca de Aplicação: IMOR

Modelos de Aplicação: IMOR 650 / OFICINA 650 / MAXI 650

Comprimento Total: 620 mm

Medida Paralela (Altura): 14 mm

Espessura Maior: 13,5 mm

Dimensões de Referência: 620 x 14 x 13,5 mm

Aplicação: Sistema de Ajustagem do Carro Transversal

Função: Regulagem de Folgas nas Guias de Deslizamento

Tipo de Componente: Régua Mecânica Cônica de Ajustagem

Quantidade: 01 Unidade

CONTEÚDO DA COMPRA

01 Régua cônica transversal para torno IMOR.

Comprimento total: 620 mm.

Medida paralela (altura): 14 mm.

Espessura maior: 13,5 mm.

Os serviços de instalação, ajustagem e manutenção não estão incluídos na compra.

CARACTERÍSTICAS

Régua cônica transversal de ajustagem destinada aos tornos IMOR das linhas 650, OFICINA 650 e MAXI 650, mediante conferência das características da peça original.

Componente mecânico utilizado no sistema de ajuste das guias de deslizamento do carro transversal do torno.

Possui comprimento total de 620 mm, medida paralela (altura) de 14 mm e espessura maior de 13,5 mm.

Indicada para reposição de réguas desgastadas ou danificadas e para serviços de manutenção preventiva, corretiva e recuperação de tornos convencionais.

A peça deve apresentar dimensões e características de montagem compatíveis com o conjunto transversal da máquina.

O QUE É A RÉGUA CÔNICA TRANSVERSAL DO TORNO IMOR 650?

A régua cônica transversal é um componente mecânico de ajustagem utilizado no conjunto de movimentação transversal dos tornos convencionais.

Sua principal função é permitir o ajuste das folgas existentes entre as guias e as superfícies de deslizamento do carro transversal.

O carro transversal é responsável pelo deslocamento da ferramenta de corte em direção perpendicular ao eixo de rotação da peça usinada.

Esse movimento é fundamental para operações como faceamento, ajustes de profundidade de corte e outras atividades que exigem posicionamento controlado da ferramenta.

Para que esse deslocamento ocorra adequadamente, as superfícies de deslizamento devem trabalhar com folgas compatíveis com a construção mecânica do equipamento.

A régua cônica participa desse ajuste por meio de sua geometria, permitindo compensar folgas entre os componentes de deslizamento.

Sua configuração apresenta uma variação de espessura ao longo do comprimento, característica que possibilita modificar a condição de contato entre as superfícies conforme o sistema de regulagem da máquina.

Quando corretamente ajustada, a régua contribui para reduzir movimentos indesejados do carro transversal e preservar a estabilidade do conjunto durante a usinagem.

Folgas excessivas podem provocar vibrações, dificuldades de posicionamento, irregularidades no acabamento superficial e perda de precisão nas operações.

Por outro lado, um ajuste excessivamente apertado pode aumentar o atrito, dificultar o deslocamento do carro e acelerar o desgaste das superfícies.

Por esse motivo, a regulagem deve buscar uma condição adequada entre estabilidade mecânica e liberdade de movimentação.

Durante a utilização do torno, a régua e as guias estão sujeitas a esforços de trabalho, atrito e desgaste natural.

A presença de partículas abrasivas, cavacos, resíduos de óleo e lubrificação inadequada pode contribuir para o desgaste das superfícies de contato.

Com o tempo, a régua pode apresentar desgaste irregular, deformações ou perda da capacidade de compensar adequadamente as folgas do conjunto.

Nessas situações, sua substituição pode ser necessária para recuperar as condições de ajustagem do carro transversal.

O produto anunciado possui comprimento total de 620 mm, altura de referência de 14 mm e espessura maior de 13,5 mm.

Essas dimensões são importantes para identificar a peça e verificar sua compatibilidade com o conjunto instalado.

A espessura maior corresponde à região de maior espessura da régua cônica, sendo uma referência para a conferência dimensional.

Além das medidas principais, devem ser observados o sentido da conicidade, o perfil da peça, a posição de montagem e as características das guias.

A instalação e a regulagem devem ser realizadas por profissional qualificado, respeitando as condições mecânicas do equipamento.

Uma régua corretamente dimensionada e ajustada contribui para preservar a movimentação do carro transversal, reduzir folgas indesejadas e manter a estabilidade do mecanismo durante as operações de usinagem.

CÓDIGOS DE REFERÊNCIA

Régua Cônica Transversal IMOR 650

Régua Cônica IMOR OFICINA 650

Régua Cônica IMOR MAXI 650

Régua de Ajustagem Transversal IMOR

Régua Cônica 620 x 14 x 13,5 mm

Régua de Ajuste do Carro Transversal IMOR

Régua Cônica para Guia de Torno IMOR

As denominações comerciais facilitam a identificação e a pesquisa do produto.

APLICAÇÃO

Indicada como referência para os seguintes tornos:

IMOR 650.

IMOR OFICINA 650.

IMOR MAXI 650.

Utilizada em serviços de:

Substituição de réguas cônicas desgastadas ou danificadas.

Ajustagem de folgas do carro transversal.

Manutenção das guias de deslizamento.

Recuperação de conjuntos mecânicos de movimentação.

Reforma de tornos convencionais.

Manutenção preventiva e corretiva de mecanismos de ajustagem.

A aplicação depende da confirmação das dimensões e das características de montagem do equipamento.

CONFIRME A COMPATIBILIDADE

Antes de efetuar a compra, verifique:

Marca e modelo do torno.

Comprimento total da régua: 620 mm.

Medida paralela (altura): 14 mm.

Espessura maior: 13,5 mm.

Formato e perfil da régua original.

Sentido e características da conicidade.

Posição de montagem no conjunto transversal.

Dimensões das guias e superfícies de contato.

Características do mecanismo de regulagem.

Condições de desgaste do conjunto.

As dimensões principais devem corresponder às necessidades do equipamento.

Máquinas antigas, reformadas ou adaptadas podem apresentar diferenças em relação à configuração original.

Recomendamos comparar a régua anunciada com a peça instalada no torno.

Em caso de dúvida, consulte nossa equipe técnica antes da compra.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado em manutenção e ajustagem de tornos convencionais.

Antes de iniciar o serviço, desligue a máquina e siga os procedimentos de bloqueio das fontes de energia.

Inspecione as guias, superfícies de deslizamento e componentes associados ao carro transversal.

Verifique a presença de desgaste excessivo, riscos, deformações ou folgas anormais.

Realize a limpeza adequada das superfícies de montagem.

Compare as dimensões e o perfil da régua com as características do conjunto original.

Utilize instrumentos de medição e ferramentas apropriadas para a instalação e regulagem.

Evite impactos ou intervenções que possam danificar as superfícies de contato.

Realize os ajustes necessários conforme as condições mecânicas do equipamento.

Não force a movimentação do carro transversal caso sejam identificados travamentos ou esforços excessivos.

Após a instalação, verifique a movimentação ao longo de todo o curso do carro.

Confirme se o conjunto apresenta deslocamento uniforme, sem folgas excessivas ou pontos de interferência.

Respeite as recomendações de limpeza, lubrificação e manutenção previstas para o torno.

Antes de retornar a máquina à operação, realize os testes necessários para verificar as condições de funcionamento do mecanismo.

IMPORTANTE

A venda corresponde somente a 01 régua cônica transversal para torno IMOR.

Dimensões de referência: 620 x 14 x 13,5 mm.

A medida de 14 mm corresponde à altura paralela da peça.

A medida de 13,5 mm corresponde à espessura maior da régua.

A compatibilidade deve ser confirmada pelas dimensões, perfil, conicidade e características de montagem.

A instalação e a ajustagem devem ser realizadas por profissional qualificado.

Em caso de dúvida sobre a aplicação, entre em contato com a equipe da NADEL CNC antes de efetuar a compra.
