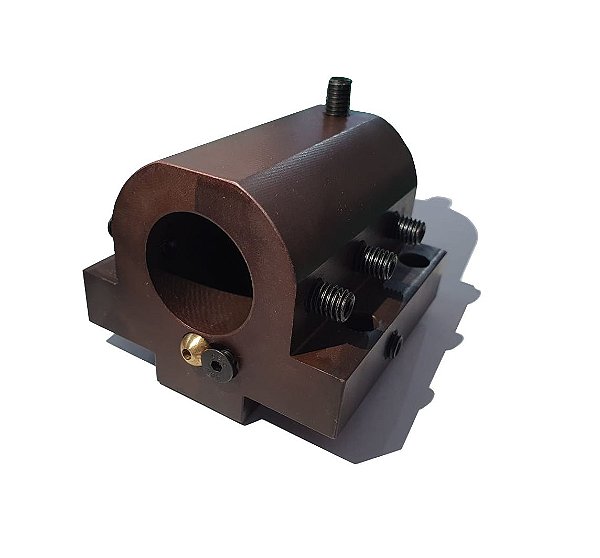

SUPORTE VDI PARA BROCA 32MM FURO PASSANTE COM REFRIGERAÇÃO INTERNA TMAX TORNO CNC SINITRON / VEKER / TRAVIS

CARACTERÍSTICAS

Suporte VDI para furação, indicado para tornos CNC SINITRON, VEKER e TRAVIS equipados com torres automáticas e sistemas de fixação compatíveis.

Componente mecânico utilizado para montagem, posicionamento e fixação de ferramentas de furação em sistemas porta-ferramentas de tornos CNC.

Possui furo passante de 32 mm e sistema de refrigeração interna, permitindo sua utilização em configurações de furação compatíveis.

O conjunto acompanha esfera de refrigeração, estojos de trava de broca e tampa traseira com O-ring e parafusos para utilização de broca TMAX.

A tampa traseira permite configurar o conjunto para a aplicação de ferramentas TMAX compatíveis, conforme as características do sistema de refrigeração e montagem.

O O-ring auxilia na vedação da tampa traseira, contribuindo para o funcionamento adequado do sistema de refrigeração quando corretamente instalado.

O suporte possui distância entre furos de fixação de 42 x 68 mm e encaixe de 30 mm.

Indicado para reposição de componentes, preparação de ferramentas e manutenção preventiva ou corretiva de torres automáticas CNC.

ATENÇÃO: AS DIMENSÕES DE FIXAÇÃO ESTÃO APRESENTADAS NO DESENHO TÉCNICO DA TERCEIRA FOTO DO ANÚNCIO.

O QUE É O SUPORTE VDI PARA BROCA?

O suporte VDI para broca é um componente mecânico utilizado para instalar e fixar ferramentas de furação em torres automáticas de tornos CNC.

Sua principal função é acomodar e posicionar a ferramenta de corte, proporcionando a fixação necessária durante as operações de usinagem.

O modelo anunciado possui alojamento passante com furo de 32 mm, destinado à instalação de brocas e ferramentas com dimensões compatíveis.

Diferentemente dos suportes com furo cego, este modelo apresenta passagem através do corpo do componente, permitindo sua utilização em configurações específicas de montagem e refrigeração.

O suporte possui sistema de refrigeração interna, destinado à condução do fluido de corte conforme as características da ferramenta e da máquina.

O conjunto acompanha uma tampa traseira com O-ring e parafusos, destinada à configuração do suporte para utilização de brocas TMAX compatíveis.

A tampa traseira e o elemento de vedação auxiliam no direcionamento e na contenção do fluido de corte dentro do sistema, quando corretamente montados.

O suporte também acompanha esfera de refrigeração, utilizada para direcionar o fluido de corte conforme a configuração de utilização.

Os estojos de trava de broca permitem realizar a fixação da ferramenta dentro do alojamento, auxiliando na prevenção de deslocamentos durante a operação.

A refrigeração adequada contribui para o controle da temperatura, a lubrificação da região de corte e a remoção de cavacos durante as operações de furação.

É indicado para tornos CNC SINITRON, VEKER e TRAVIS que utilizem sistemas de fixação correspondentes às dimensões informadas.

Sua substituição pode ser necessária em situações de desgaste, danos mecânicos, problemas de fixação ou recuperação de conjuntos porta-ferramentas.

DADOS TÉCNICOS

Produto: Suporte VDI para Broca

Tipo: Suporte Porta-Broca com Furo Passante

Aplicação informada: Tornos CNC SINITRON / VEKER / TRAVIS

Função: Fixação e posicionamento de ferramentas de furação

Diâmetro do furo: 32 mm

Tipo de alojamento: Furo passante

Sistema de refrigeração: Refrigeração interna

Aplicação TMAX: Sim, mediante utilização da tampa traseira e compatibilidade da ferramenta

Distância dos furos de fixação: 42 x 68 mm

Medida do encaixe: 30 mm

Sistema de montagem: Fixação em torre automática compatível

Esfera de refrigeração: Inclusa

Estojos de trava de broca: Inclusos

Tampa traseira para utilização TMAX: Inclusa

O-ring de vedação da tampa traseira: Incluso

Parafusos da tampa traseira: Inclusos

Referência dimensional: Desenho técnico na terceira foto do anúncio

Dimensões adicionais: Conforme terceira foto do anúncio

Material de fabricação: Não informado

Código individual do suporte: Não informado

Quantidade de suportes: 01 unidade

CONTEÚDO DA COMPRA

01 Suporte VDI para broca com furo passante de 32 mm.

01 Esfera de refrigeração.

Estojos de trava de broca.

01 Tampa traseira para utilização de broca TMAX.

01 O-ring de vedação da tampa traseira.

Parafusos para fixação da tampa traseira.

As quantidades individuais dos estojos de trava e dos parafusos não foram especificadas.

Não acompanha broca TMAX, outras ferramentas de corte, torre automática ou componentes não informados no anúncio.

Parafusos adicionais para fixação do suporte à torre não foram especificados como parte do fornecimento.

CÓDIGOS DE REFERÊNCIA

Suporte VDI SINITRON

Suporte VDI VEKER

Suporte VDI TRAVIS

Suporte VDI Furo 32 mm

Suporte VDI Furo Passante 32 mm

Suporte VDI Refrigeração Interna

Suporte VDI TMAX 32 mm

Suporte Porta-Broca TMAX

Suporte VDI Encaixe 30 mm

Suporte VDI Fixação 42 x 68 mm

Suporte para Broca Torno CNC SINITRON / VEKER / TRAVIS

Código individual do suporte: Não informado.

As denominações são utilizadas para identificação e pesquisa do produto, não representando códigos oficiais adicionais dos fabricantes.

APLICAÇÃO

Indicado para tornos CNC SINITRON, VEKER e TRAVIS equipados com torres automáticas e sistemas de fixação compatíveis com as características do suporte anunciado.

Marcas de aplicação informadas:

SINITRON

VEKER

TRAVIS

Principais aplicações:

Fixação de brocas em torres automáticas.

Operações de furação em tornos CNC.

Montagem de ferramentas com alojamento compatível de 32 mm.

Utilização de brocas TMAX compatíveis com a configuração do suporte.

Operações de furação com refrigeração interna.

Preparação de ferramentas para operações de usinagem.

Direcionamento do fluido de corte por meio da esfera de refrigeração.

Utilização da tampa traseira com O-ring para configuração do sistema TMAX.

Substituição de suportes desgastados ou danificados.

Manutenção preventiva e corretiva de sistemas porta-ferramentas.

Recuperação de conjuntos mecânicos de fixação de ferramentas.

A compatibilidade depende da torre automática efetivamente instalada, das dimensões de montagem e das características do sistema de fixação.

A identificação SINITRON, VEKER ou TRAVIS não garante compatibilidade com todos os modelos de tornos dessas marcas.

O componente deve ser utilizado somente em equipamentos com sistema de montagem correspondente.

CONFIRME A COMPATIBILIDADE

ATENÇÃO: CONSULTE O DESENHO TÉCNICO DA TERCEIRA FOTO DO ANÚNCIO PARA CONFERIR AS DIMENSÕES DE FIXAÇÃO DO SUPORTE.

Medidas principais informadas:

Diâmetro do furo: 32 mm.

Tipo de furo: Passante.

Distância dos furos de fixação: 42 x 68 mm.

Encaixe: 30 mm.

Sistema de refrigeração: Interna.

Antes da compra, verifique principalmente:

Marca e modelo do torno CNC.

Modelo e configuração da torre automática instalada.

Compatibilidade com o sistema de fixação do suporte.

Diâmetro do alojamento da broca de 32 mm.

Necessidade de furo passante.

Formato e geometria do encaixe do suporte.

Medida do encaixe de 30 mm.

Distância entre os furos de fixação de 42 x 68 mm.

Posicionamento e quantidade dos pontos de fixação.

Compatibilidade dos estojos de trava de broca.

Posicionamento da esfera de refrigeração.

Compatibilidade da tampa traseira com o sistema de montagem.

Condições de vedação do O-ring.

Compatibilidade com brocas TMAX.

Características do sistema de alimentação de fluido de corte.

Espaço disponível para montagem e movimentação da ferramenta.

ATENÇÃO: SUPORTES COM O MESMO DIÂMETRO DE FURO PODEM APRESENTAR DIFERENÇAS NAS DIMENSÕES DE FIXAÇÃO, NO ENCAIXE E NO SISTEMA DE REFRIGERAÇÃO.

A medida de 32 mm corresponde ao diâmetro do furo para instalação da ferramenta, não necessariamente ao tamanho nominal do sistema VDI da torre.

A medida de 30 mm corresponde ao encaixe informado para este suporte.

Não confunda este modelo de furo 32 mm com o suporte de furo 25 mm destinado às mesmas marcas de tornos.

Embora os modelos apresentem medidas de fixação semelhantes, possuem diâmetros de alojamento diferentes e devem ser identificados individualmente.

Também não confunda este suporte com modelos de furo cego ou com suportes que não possuem preparação para utilização da tampa traseira TMAX.

A presença de refrigeração interna no suporte não garante compatibilidade com todas as brocas TMAX ou sistemas de alimentação de fluido.

Máquinas reformadas, modificadas ou adaptadas podem utilizar configurações diferentes das originais.

COMPARE AS DIMENSÕES DA TERCEIRA FOTO COM O SUPORTE INSTALADO ANTES DE EFETUAR A COMPRA.

Em caso de dúvida, consulte nossa equipe para auxiliar na identificação do componente adequado.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado, com a máquina desligada e em condições seguras para manutenção.

Antes da montagem, limpe as superfícies de contato, o alojamento da broca, os canais de refrigeração e os pontos de fixação.

Verifique as condições do suporte, dos estojos de trava, da esfera de refrigeração, da tampa traseira, do O-ring e dos parafusos.

Confirme o encaixe correto do componente na torre automática compatível.

Verifique a distância entre os pontos de fixação de 42 x 68 mm e a medida do encaixe de 30 mm.

Não force a instalação caso exista diferença entre o suporte e os pontos de montagem da torre.

Utilize brocas e ferramentas com dimensões compatíveis com o alojamento passante de 32 mm.

Realize o travamento da ferramenta utilizando os estojos de fixação conforme as especificações do sistema.

Para utilização com broca TMAX, instale a tampa traseira e o O-ring conforme a configuração de montagem prevista para o conjunto.

Verifique o correto posicionamento do O-ring para evitar danos ao elemento de vedação.

Confira o aperto adequado dos parafusos da tampa traseira e dos componentes de travamento.

Antes de iniciar a operação, verifique a passagem do fluido de corte, o direcionamento da refrigeração e a ausência de vazamentos ou obstruções.
