Suporte Vdi Broca Tmax logic Pragati Btp 63 / Nardini 32mm

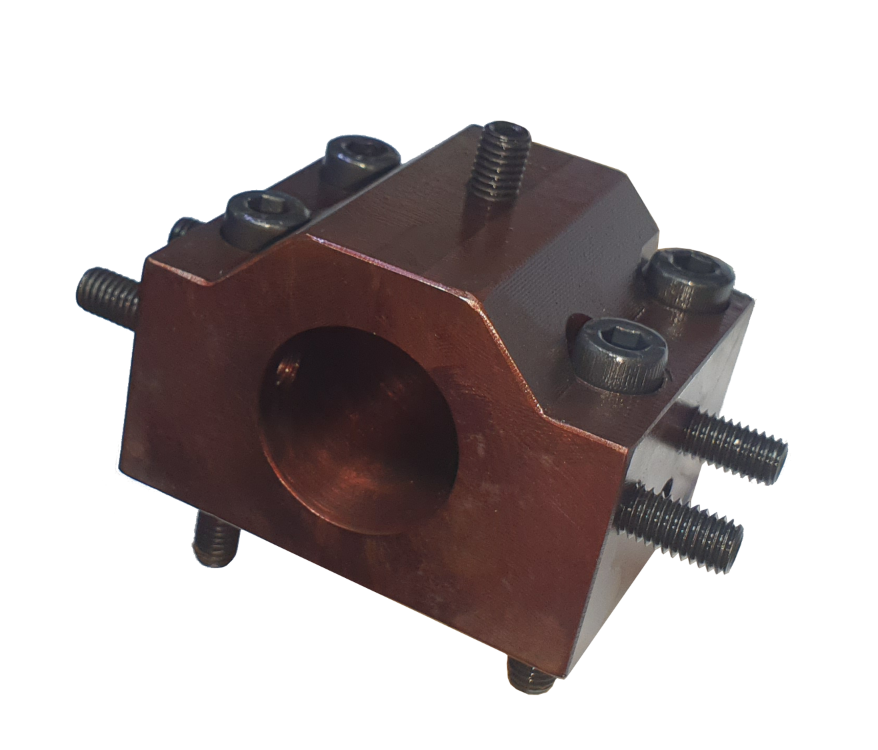

SUPORTE VDI BROCA TMAX LOGIC PRAGATI BTP 63 NARDINI 32MM COM REFRIGERAÇÃO INTERNA

CARACTERÍSTICAS

Suporte para broca com furo cego de 32 mm e refrigeração interna, indicado para sistemas de fixação de ferramentas em tornos CNC NARDINI TMAX e LOGIC, equipados com torre PRAGATI BTP 63 compatível.

Componente mecânico utilizado para fixação e posicionamento de ferramentas de furação, permitindo a utilização de refrigeração interna durante as operações de usinagem.

Possui encaixe de 16 mm e medidas entre centros de fixação de 58 x 33 mm.

O conjunto acompanha estojos de trava da broca e parafusos de fixação.

Indicado para reposição, manutenção preventiva e corretiva de sistemas porta-ferramentas de tornos CNC.

Antes da compra, confira as dimensões e a configuração da torre instalada na máquina.

O QUE É O SUPORTE VDI PARA BROCA 32MM?

O suporte VDI para broca é um componente mecânico utilizado para instalar e fixar ferramentas de furação em torres automáticas de tornos CNC.

O modelo anunciado possui alojamento com furo cego de 32 mm, destinado ao encaixe de brocas ou ferramentas com dimensões compatíveis.

O furo cego possui profundidade limitada, característica que deve ser considerada na escolha da ferramenta.

O suporte conta com sistema de refrigeração interna, permitindo a passagem de fluido de corte quando instalado em um equipamento com alimentação e conexões compatíveis.

A refrigeração auxilia na redução do aquecimento e na lubrificação da região de corte durante a usinagem.

A fixação da broca é realizada por meio dos estojos de trava, enquanto os parafusos de fixação são utilizados na montagem do suporte.

O componente é indicado para aplicações em tornos NARDINI TMAX e LOGIC com torre PRAGATI BTP 63, desde que sejam confirmadas as características do sistema instalado.

Sua substituição pode ser necessária em situações de desgaste, danos mecânicos ou comprometimento da fixação da ferramenta.

DADOS TÉCNICOS

Produto: Suporte VDI para Broca

Tipo: Suporte Porta-Ferramenta

Torre de referência: PRAGATI BTP 63

Aplicação informada: NARDINI TMAX / LOGIC

Diâmetro do furo para broca: 32 mm

Tipo de alojamento: Furo cego

Sistema de refrigeração: Interna

Medida do encaixe: 16 mm

Distância entre centros de fixação: 58 x 33 mm

Sistema de travamento da broca: Estojos de trava

Parafusos de fixação: Inclusos

Material de fabricação: Não informado

Profundidade do furo cego: Não informada

Conexão da refrigeração: Não informada

Código individual do fabricante: Não informado

Quantidade de suportes: 1 unidade

CONTEÚDO DA COMPRA

01 Suporte VDI para broca com furo cego de 32 mm e refrigeração interna.

Estojos de trava da broca.

Parafusos de fixação do suporte.

A quantidade exata dos estojos e parafusos deve ser confirmada conforme o conjunto anunciado.

Não acompanha broca, ferramenta de corte, torre automática ou outros acessórios não especificados.

CÓDIGOS DE REFERÊNCIA

Suporte VDI Broca 32 mm

Suporte Broca PRAGATI BTP 63

Suporte Broca NARDINI TMAX

Suporte Broca NARDINI LOGIC

Suporte Furo Cego 32 mm

Suporte Broca com Refrigeração Interna

Suporte Porta-Broca Encaixe 16 mm

Código individual do fabricante: Não informado.

As denominações são utilizadas para identificação e pesquisa do produto, não representando códigos oficiais adicionais dos fabricantes.

APLICAÇÃO

Indicado para tornos CNC NARDINI equipados com torre PRAGATI BTP 63 e sistema de fixação compatível.

Referências de aplicação informadas:

NARDINI TMAX

NARDINI LOGIC

Torre PRAGATI BTP 63

Principais aplicações:

Fixação de brocas com encaixe compatível de 32 mm.

Operações de furação em tornos CNC.

Utilização de refrigeração interna durante a usinagem.

Preparação e montagem de ferramentas de corte.

Substituição de suportes desgastados ou danificados.

Manutenção preventiva e corretiva de sistemas porta-ferramentas.

A compatibilidade depende do modelo da máquina, da configuração da torre, das dimensões de montagem e das características do sistema de refrigeração.

A identificação NARDINI TMAX, LOGIC ou PRAGATI BTP 63 não garante compatibilidade com todas as versões e configurações desses equipamentos.

CONFIRME A COMPATIBILIDADE

ATENÇÃO: CONFIRA AS DIMENSÕES DE FIXAÇÃO ANTES DE EFETUAR A COMPRA.

Medidas informadas:

Encaixe: 16 mm.

Distância entre centros: 58 x 33 mm.

Furo para encaixe da broca: 32 mm.

Verifique principalmente:

Modelo e configuração da máquina NARDINI.

Modelo da torre automática: PRAGATI BTP 63.

Sistema de fixação utilizado no equipamento.

Dimensões e geometria do encaixe de 16 mm.

Posicionamento dos centros de fixação de 58 x 33 mm.

Diâmetro do alojamento de 32 mm.

Profundidade necessária para instalação da broca.

Compatibilidade com o sistema de refrigeração interna.

Posição e características dos estojos de travamento.

Quantidade e dimensões dos parafusos de fixação.

Espaço disponível para montagem e movimentação da ferramenta.

ATENÇÃO: O FURO DE 32 MM É CEGO, NÃO PASSANTE.

Confirme se a profundidade disponível é adequada para a ferramenta utilizada.

Este suporte não deve ser confundido com a versão de furo de 25 mm ou com suportes destinados a outros sistemas de fixação.

Máquinas reformadas, modificadas ou adaptadas podem apresentar configurações diferentes das originais.

Em caso de dúvida, consulte nossa equipe para auxiliar na identificação do suporte adequado.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado, com a máquina desligada e em condições seguras para manutenção.

Antes da montagem, limpe as superfícies de contato, o alojamento da broca e os pontos de fixação.

Verifique as condições dos estojos de trava e dos parafusos.

Confirme o encaixe correto do suporte na torre e o posicionamento dos pontos de fixação.

Instale a broca respeitando o diâmetro de 32 mm e a profundidade disponível no alojamento.

Realize o travamento utilizando os estojos correspondentes, conforme as especificações de montagem.

Antes de utilizar a refrigeração interna, confira a compatibilidade das conexões e a passagem adequada do fluido de corte.

Verifique possíveis vazamentos, obstruções ou falhas no sistema de refrigeração.

Após a instalação, confira o alinhamento da ferramenta, a estabilidade da fixação e a ausência de interferências.

Não utilize o suporte com folgas, trincas, deformações ou componentes de fixação danificados.

IMPORTANTE

O anúncio corresponde a 01 suporte VDI para broca com furo cego de 32 mm e refrigeração interna.

Aplicação informada: NARDINI TMAX / LOGIC com torre PRAGATI BTP 63 compatível.

Dimensões principais:

Encaixe: 16 mm.

Entre centros: 58 x 33 mm.

Furo da broca: 32 mm.

Acompanha estojos de trava da broca e parafusos de fixação.

A presença de refrigeração interna no suporte não garante sua utilização em máquinas sem sistema de alimentação de fluido compatível.

CONFIRA AS MEDIDAS, O MODELO DA TORRE E A PROFUNDIDADE NECESSÁRIA PARA A BROCA ANTES DE COMPRAR.

GARANTIA

Garantia conforme as condições legais e comerciais aplicáveis, respeitados os direitos previstos na legislação.

Não cobre danos comprovadamente decorrentes de instalação inadequada, utilização incompatível, montagem incorreta, esforços fora das condições previstas ou modificações indevidas no componente.
