Suporte gang tornear torno cnc romi centur 30 / 30r novo

SUPORTE GANG TORNEAR TORNO CNC ROMI CENTUR 30 / 30R NOVO

CARACTERÍSTICAS

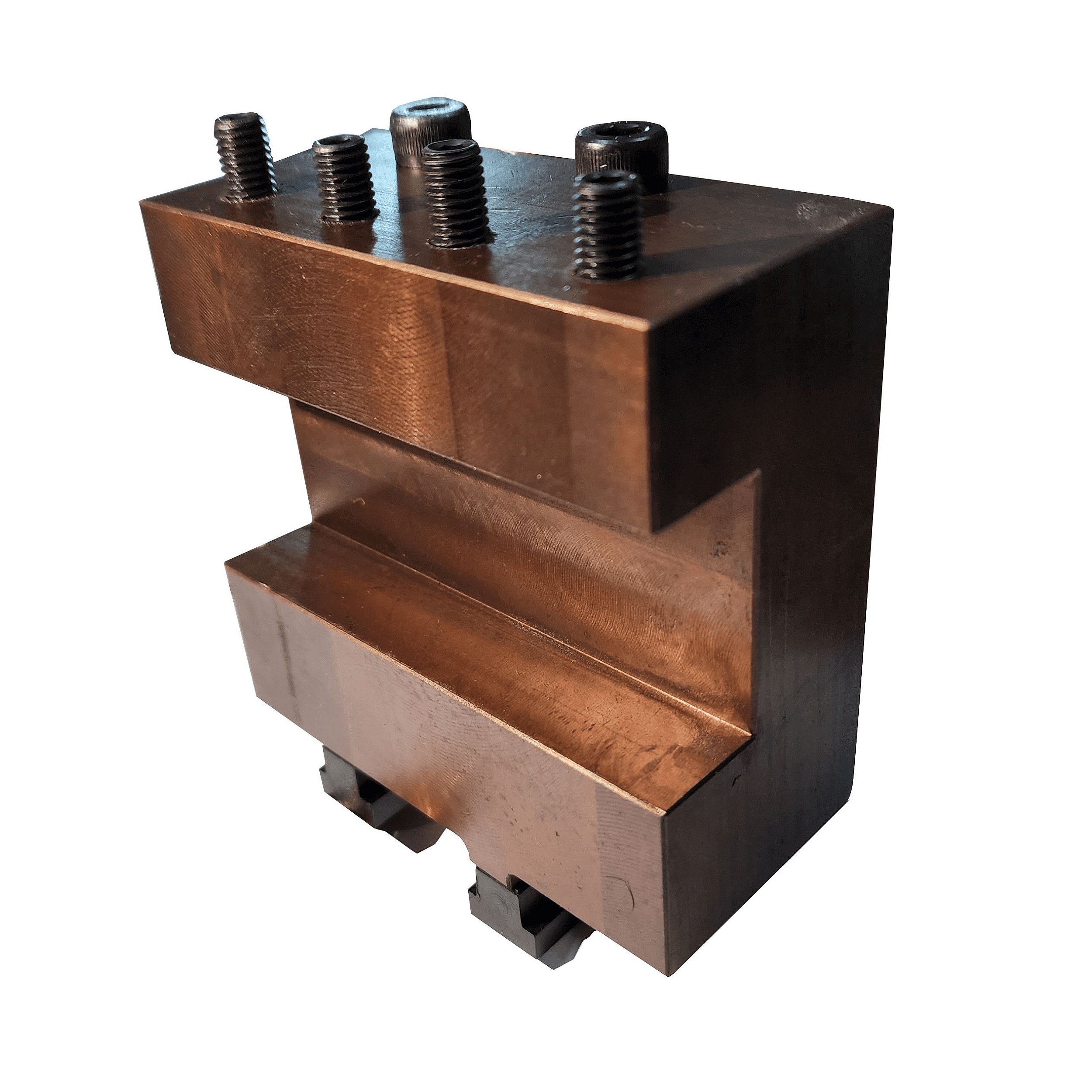

Suporte GANG para ferramenta de tornear quadrada, indicado para aplicação em tornos CNC ROMI CENTUR 30 e CENTUR 30R, conforme as dimensões e a configuração de fixação da máquina.

Produto novo, desenvolvido para fixação e posicionamento de ferramentas de torneamento em sistemas de montagem GANG.

Possui sistema de fixação por porcas T e parafusos M8 x 128 mm, além de estojos M8 utilizados para travamento da ferramenta.

Indicado para reposição, manutenção e preparação de ferramentas em equipamentos industriais.

O produto acompanha os elementos de fixação especificados neste anúncio.

O QUE É O SUPORTE GANG PARA TORNEAR?

O suporte GANG para tornear é um componente mecânico utilizado para instalar e fixar ferramentas de corte de haste quadrada em tornos CNC.

Sua função é manter a ferramenta posicionada e firmemente fixada durante as operações de usinagem, contribuindo para a estabilidade do conjunto.

O sistema de montagem utiliza porcas T e parafusos para prender o suporte à estrutura de fixação da máquina.

Os estojos M8 são utilizados para travar a ferramenta em seu alojamento, evitando movimentações indesejadas durante o trabalho.

Esse tipo de suporte pode ser empregado em operações de torneamento externo, faceamento, desbaste e acabamento, conforme a geometria da ferramenta e as condições da máquina.

O modelo anunciado é indicado para tornos ROMI CENTUR 30 e CENTUR 30R com dimensões de montagem compatíveis.

Sua utilização é recomendada para substituição de suportes danificados, preparação de ferramentas e manutenção de sistemas de fixação.

DADOS TÉCNICOS

Produto: Suporte GANG para Tornear

Condição: Novo

Tipo de ferramenta: Ferramenta de torneamento com haste quadrada

Aplicação informada: Torno CNC ROMI CENTUR 30 / 30R

Sistema de fixação do suporte: Porcas T e parafusos

Parafusos de fixação: M8 x 128 mm

Estojos de travamento: M8

Quantidade de porcas T: 2 unidades

Quantidade de parafusos M8 x 128 mm: 2 unidades

Quantidade de estojos M8: 4 unidades

Dimensões de fixação: Conforme desenhos técnicos na segunda e terceira fotos do anúncio

Medida da haste quadrada: Conferir as dimensões apresentadas no anúncio

Função: Fixação e posicionamento de ferramentas de torneamento

Quantidade de suportes: 1 unidade

CONTEÚDO DA COMPRA

01 Suporte GANG para tornear, novo.

02 Porcas T, conforme foto do anúncio.

02 Parafusos M8 x 128 mm para fixação do suporte.

04 Estojos M8 para travamento da ferramenta.

O conjunto acompanha os elementos de fixação relacionados acima.

Não acompanha ferramentas de corte, pastilhas ou outros acessórios não especificados.

CÓDIGOS DE REFERÊNCIA

Suporte GANG para Tornear

Suporte GANG ROMI CENTUR 30

Suporte GANG ROMI CENTUR 30R

Suporte para Ferramenta Quadrada

Suporte de Torneamento GANG

Suporte Porta-Ferramenta Torno CNC ROMI

Código individual ROMI: Não informado.

Código individual NADEL: Não informado.

As denominações são utilizadas para identificação e pesquisa do produto, não representando códigos oficiais adicionais do fabricante.

APLICAÇÃO

Indicado para os seguintes tornos CNC:

ROMI CENTUR 30

ROMI CENTUR 30R

Aplicável à fixação de ferramentas de torneamento com haste quadrada, respeitando as dimensões e o sistema de montagem do equipamento.

Principais aplicações:

Montagem de ferramentas de torneamento.

Fixação de ferramentas de haste quadrada.

Preparação de ferramentas para operações de desbaste e acabamento.

Operações de torneamento externo e faceamento compatíveis.

Substituição de suportes danificados ou desgastados.

Manutenção preventiva e corretiva de sistemas de fixação.

A compatibilidade depende da configuração da máquina, das dimensões de fixação e da medida da ferramenta utilizada.

CONFIRME A COMPATIBILIDADE

ATENÇÃO: AS DIMENSÕES DE FIXAÇÃO ESTÃO DISPONÍVEIS NOS DESENHOS TÉCNICOS DA SEGUNDA E TERCEIRA FOTOS DO ANÚNCIO.

Por gentileza, confira todas as medidas antes de efetuar a compra.

Verifique principalmente:

Modelo da máquina: ROMI CENTUR 30 ou CENTUR 30R.

Dimensões do suporte.

Medida da haste quadrada da ferramenta.

Posição e espaçamento dos pontos de fixação.

Compatibilidade das porcas T com os alojamentos da máquina.

Comprimento e rosca dos parafusos M8 x 128 mm.

Posicionamento dos estojos M8 para travamento da ferramenta.

Altura e alinhamento da ferramenta em relação à peça.

Espaço disponível para montagem e movimentação.

Máquinas modificadas, reformadas ou com adaptações podem apresentar diferenças em relação à configuração original.

ATENÇÃO: ESTE MODELO É DESTINADO À FIXAÇÃO DE FERRAMENTAS DE TORNEAR COM HASTE QUADRADA.

Não deve ser confundido com suportes GANG para ferramentas internas de furação com alojamento circular.

Em caso de dúvida, consulte nossa equipe antes da compra.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado, com a máquina desligada e em condições seguras para manutenção.

Antes da montagem, limpe as superfícies de contato e remova cavacos, resíduos e partículas que possam comprometer a fixação.

Verifique as condições das porcas T, dos parafusos M8 x 128 mm e dos estojos M8.

Posicione o suporte corretamente e realize o aperto dos elementos de fixação conforme as recomendações técnicas aplicáveis.

Confira o encaixe da ferramenta quadrada e seu travamento adequado pelos estojos.

Verifique a altura da ferramenta, o alinhamento e a ausência de interferências com outros componentes da máquina.

Antes de iniciar a usinagem, realize os ajustes e testes necessários para confirmar a estabilidade do conjunto.

Não utilize o suporte com folgas, trincas, deformações ou elementos de fixação danificados.

IMPORTANTE

O anúncio corresponde a 01 suporte GANG para tornear, novo, indicado para tornos CNC ROMI CENTUR 30 / 30R.

Acompanha:

02 porcas T.

02 parafusos M8 x 128 mm.

04 estojos M8 para travamento da ferramenta.

Produto destinado à fixação de ferramentas de torneamento com haste quadrada.

CONFIRA OS DESENHOS COM AS DIMENSÕES DE FIXAÇÃO NA SEGUNDA E TERCEIRA FOTOS DO ANÚNCIO ANTES DE COMPRAR.

A confirmação das medidas é fundamental para evitar incompatibilidades na instalação.

GARANTIA

Garantia conforme as condições legais e comerciais aplicáveis, respeitados os direitos previstos na legislação.

Não cobre danos comprovadamente decorrentes de instalação inadequada, utilização incompatível, montagem incorreta, esforços fora das condições previstas ou modificações indevidas no componente.
