Sensor Omron E2E-CR8B1 Romi Discovery

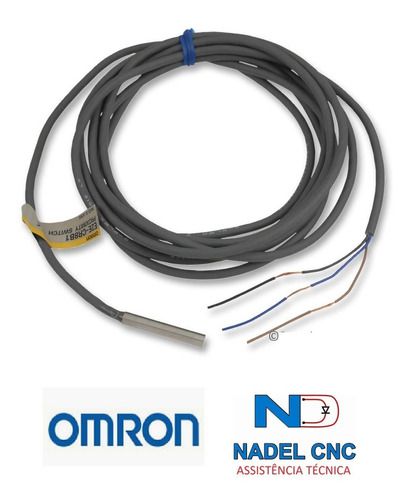

SENSOR INDUTIVO OMRON E2E-CR8B1 PNP 0,8MM 12 A 24VCC ROMI DISCOVERY CNC

CARACTERÍSTICAS

Sensor indutivo de proximidade OMRON, modelo E2E-CR8B1, com diâmetro nominal de 4 mm, distância sensora de 0,8 mm, saída PNP e alimentação de 12 a 24 VCC.

Componente eletrônico utilizado no sistema de troca de ferramentas de máquinas CNC ROMI DISCOVERY com configuração compatível.

Possui cabo com comprimento informado de 2 metros, destinado à conexão elétrica com o circuito de comando da máquina.

O sensor utiliza o princípio de detecção indutiva, permitindo identificar a presença de objetos metálicos sem necessidade de contato físico direto.

Sua função está relacionada ao monitoramento de condições de posicionamento e movimentação dos mecanismos envolvidos na troca de ferramentas.

A saída PNP permite transmitir um sinal elétrico ao sistema de comando, conforme a condição de detecção e a configuração do sensor.

Indicado para reposição de sensores utilizados em sistemas automáticos de troca de ferramentas de centros de usinagem ROMI DISCOVERY.

Pode ser utilizado em serviços de manutenção preventiva, corretiva e recuperação de máquinas CNC.

A utilização de um sensor com características elétricas e mecânicas compatíveis contribui para o funcionamento adequado dos sistemas de detecção e monitoramento do equipamento.

A instalação deve ser realizada por profissional especializado.

O QUE É O SENSOR OMRON E2E-CR8B1?

O sensor OMRON E2E-CR8B1 é um dispositivo indutivo de proximidade utilizado para detectar objetos metálicos sem contato mecânico direto.

Seu funcionamento é baseado na geração de um campo eletromagnético na região de detecção.

Quando um objeto metálico adequado se aproxima dessa região, ocorre uma alteração nas características do campo eletromagnético.

O circuito eletrônico interno identifica essa alteração e modifica o estado do sinal de saída conforme a configuração do sensor.

Esse princípio permite detectar a presença de componentes metálicos sem utilizar mecanismos de contato físico.

Em máquinas CNC, sensores indutivos são utilizados para monitorar posições, identificar condições de funcionamento e transmitir informações ao sistema de comando.

Nos centros de usinagem ROMI DISCOVERY, o sistema de troca de ferramentas permite selecionar e posicionar diferentes ferramentas conforme a programação da máquina.

Esse processo envolve o funcionamento coordenado de componentes mecânicos, elétricos e eletrônicos.

Dependendo do modelo e da configuração do equipamento, o mecanismo pode utilizar magazine de ferramentas, braços de troca, motores, sensores e outros dispositivos de posicionamento.

Durante uma operação de troca de ferramenta, o comando CNC executa uma sequência de movimentos para retirar, selecionar e posicionar a ferramenta necessária.

Para que essa sequência ocorra corretamente, o sistema precisa identificar determinadas condições mecânicas previstas no projeto da máquina.

Os sensores instalados no mecanismo fornecem informações que permitem ao comando acompanhar essas condições.

O sensor OMRON E2E-CR8B1 é utilizado na aplicação informada para o sistema de troca de ferramentas de máquinas ROMI DISCOVERY.

Sua função específica depende da posição em que está instalado e da lógica de controle do equipamento.

O sensor possui diâmetro nominal de 4 mm, característica importante para a montagem em espaços compactos.

Sua distância sensora nominal é de 0,8 mm.

Essa medida representa a distância nominal de detecção nas condições de referência do dispositivo.

A distância efetiva pode variar conforme o material metálico, suas dimensões, o posicionamento e as condições de instalação.

Por esse motivo, a distância de 0,8 mm exige atenção durante a montagem e o ajuste.

O produto possui saída PNP e alimentação informada de 12 a 24 VCC.

Na configuração PNP, a saída fornece um sinal positivo em relação ao 0 V quando está em seu estado ativo, respeitadas as características elétricas do sensor.

O comportamento de acionamento deve ser compatível com a entrada do comando CNC.

O cabo de 2 metros permite a conexão do sensor ao circuito elétrico, conforme o percurso e as condições de instalação da máquina.

Durante o funcionamento do equipamento, sensores instalados próximos aos mecanismos de troca de ferramentas podem ficar sujeitos a vibrações, resíduos industriais e movimentos repetitivos.

Com o tempo, problemas no sensor, no cabo ou nas conexões podem comprometer a transmissão do sinal.

Dependendo da função exercida no circuito, uma falha de detecção pode contribuir para alarmes, interrupções da sequência de troca de ferramentas ou dificuldades no reconhecimento de determinadas posições.

Entretanto, sintomas semelhantes também podem ser provocados por problemas mecânicos, falhas de alimentação, cabeamento, entradas eletrônicas ou outros componentes do sistema.

Por esse motivo, recomenda-se realizar um diagnóstico técnico antes da substituição.

A instalação de um sensor com características compatíveis contribui para restabelecer a função de monitoramento prevista no projeto da máquina.

DADOS TÉCNICOS

Produto: Sensor Indutivo de Proximidade

Marca: OMRON

Modelo: E2E-CR8B1

Tipo de sensor: Indutivo

Princípio de detecção: Eletromagnético

Diâmetro nominal informado: 4 mm

Distância sensora nominal: 0,8 mm

Tipo de saída: PNP

Tensão de alimentação: 12 a 24 VCC

Comprimento do cabo: 2 metros

Tipo de detecção: Sem contato físico direto

Material detectável: Metais compatíveis com o princípio indutivo

Aplicação informada: Sistema de Troca de Ferramentas

Marca da máquina: ROMI

Linha de aplicação: DISCOVERY

Função: Detecção e monitoramento de condições do mecanismo de troca de ferramentas

Configuração da saída NA ou NF: Confirmar conforme a referência e a versão fornecida

Quantidade de fios: Confirmar conforme o componente fornecido

Tipo de conexão: Cabo elétrico

Material da carcaça: Não informado

Grau de proteção: Não informado

Quantidade: 1 unidade

CONTEÚDO DA COMPRA

01 Sensor indutivo OMRON E2E-CR8B1.

Diâmetro nominal: 4 mm.

Distância sensora nominal: 0,8 mm.

Saída: PNP.

Alimentação: 12 a 24 VCC.

Comprimento do cabo: 2 metros.

Quantidade: 01 peça.

Não acompanha suportes adicionais, conectores, cabos de extensão ou outros acessórios não especificados.

CÓDIGOS DE REFERÊNCIA

E2E-CR8B1

E2E CR8B1

E2ECR8B1

OMRON E2E-CR8B1

Sensor OMRON 0,8 mm

Sensor Indutivo OMRON 4 mm

Sensor OMRON PNP 12 a 24 VCC

Sensor Troca de Ferramentas ROMI

Sensor ROMI DISCOVERY

Sensor Magazine ROMI DISCOVERY

As referências são utilizadas para identificação do produto e da aplicação informada.

APLICAÇÃO

Indicado para utilização no sistema de troca de ferramentas de máquinas CNC ROMI DISCOVERY que empreguem sensor OMRON E2E-CR8B1 ou componente com características elétricas e mecânicas correspondentes.

Principal aplicação informada:

Centros de usinagem ROMI DISCOVERY.

Sistema automático de troca de ferramentas.

Mecanismos de detecção e monitoramento da troca de ferramentas.

Substituição do sensor OMRON E2E-CR8B1.

Principais situações de utilização:

Manutenção preventiva de sistemas de troca de ferramentas.

Manutenção corretiva de sensores industriais.

Substituição de sensores danificados.

Recuperação de circuitos de automação CNC.

Revisão de mecanismos de troca de ferramentas.

Diagnóstico de falhas relacionadas à detecção de posições.

Manutenção de sistemas de monitoramento e posicionamento.

A aplicação depende do modelo da máquina, da versão do sistema de troca de ferramentas e das características do sensor originalmente instalado.

A identificação ROMI DISCOVERY não garante compatibilidade com todas as máquinas dessa linha.

É necessário confirmar o modelo do sensor e a configuração do circuito elétrico antes da instalação.

CONFIRME A COMPATIBILIDADE

ATENÇÃO: ANTES DA COMPRA, CONFIRME AS CARACTERÍSTICAS ELÉTRICAS E MECÂNICAS DO SENSOR INSTALADO NA MÁQUINA.

Verifique especialmente:

Código OMRON E2E-CR8B1.

Modelo e versão da máquina ROMI DISCOVERY.

Aplicação no sistema de troca de ferramentas.

Diâmetro nominal de 4 mm.

Distância sensora nominal de 0,8 mm.

Tipo de saída PNP.

Tensão de alimentação de 12 a 24 VCC.

Comprimento do cabo de 2 metros.

Configuração da saída normalmente aberta ou normalmente fechada.

Quantidade de fios e identificação das conexões.

Formato e dimensões da carcaça.

Sistema de fixação.

Posição de instalação no mecanismo.

Distância entre o sensor e o objeto metálico.

Compatibilidade com a entrada do comando CNC.

Referência do componente originalmente instalado.

ATENÇÃO: SENSORES COM DIMENSÕES SEMELHANTES PODEM POSSUIR DIFERENTES CARACTERÍSTICAS ELÉTRICAS E FUNCIONAIS.

Sensores PNP e NPN não devem ser considerados intercambiáveis sem a verificação do circuito.

Da mesma forma, sensores normalmente abertos e normalmente fechados podem apresentar comportamentos diferentes.

A distância sensora de 0,8 mm exige atenção ao posicionamento e ao ajuste do componente.

O código E2E-CR8B1 deve ser comparado com a identificação do sensor existente.

Em caso de dúvida, consulte nossa equipe antes de efetuar a compra.

CUIDADOS E MANUTENÇÃO

A INSTALAÇÃO DEVE SER REALIZADA POR PROFISSIONAL ESPECIALIZADO.

Antes de realizar qualquer intervenção, desligue a máquina e siga os procedimentos de segurança aplicáveis.

Certifique-se de que o circuito elétrico esteja desenergizado antes de realizar conexões.

Garanta que o mecanismo de troca de ferramentas esteja em condição segura para manutenção.

Verifique a tensão de alimentação disponível no equipamento.

Confirme a compatibilidade da saída PNP com a entrada do sistema de comando.

Identifique corretamente os fios de conexão antes da instalação.

Não realize ligações baseadas apenas nas cores dos fios sem consultar a identificação elétrica do dispositivo.

Utilize ferramentas adequadas para montagem.

Evite impactos diretos sobre a superfície sensora.

Não aplique esforços excessivos sobre a carcaça do sensor.

Respeite a posição de instalação e a distância de detecção previstas para o mecanismo.

Evite contato inadequado com cavacos, partículas metálicas e resíduos acumulados.

Mantenha a região de detecção limpa, conforme as condições de manutenção do equipamento.

Proteja o cabo contra esmagamento, cortes, vibrações excessivas e contato com partes móveis.

Não modifique o sensor ou suas conexões elétricas.

Após a instalação, realize testes de detecção e verifique o reconhecimento do sinal pelo comando.

Confirme o funcionamento adequado da sequência de troca de ferramentas antes de liberar a máquina para operação.

Não desative nem contorne dispositivos de segurança ou intertravamentos para compensar falhas de instalação.

IMPORTANTE

O anúncio contempla exclusivamente 01 sensor indutivo OMRON E2E-CR8B1.

Diâmetro nominal: 4 mm.

Distância sensora nominal: 0,8 mm.

Tipo de saída: PNP.

Alimentação: 12 a 24 VCC.

Comprimento do cabo: 2 metros.

Aplicação informada: Sistema de troca de ferramentas de máquinas CNC ROMI DISCOVERY.

Não acompanha suportes adicionais, conectores, cabos de extensão ou outros acessórios não especificados.

As referências OMRON e ROMI são utilizadas para identificação do produto e da aplicação.

Confira o código, as dimensões, as características elétricas e o tipo de conexão antes de efetuar a compra.

A INSTALAÇÃO DEVE SER REALIZADA POR PROFISSIONAL ESPECIALIZADO.
