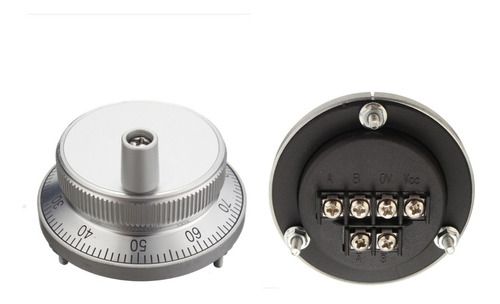

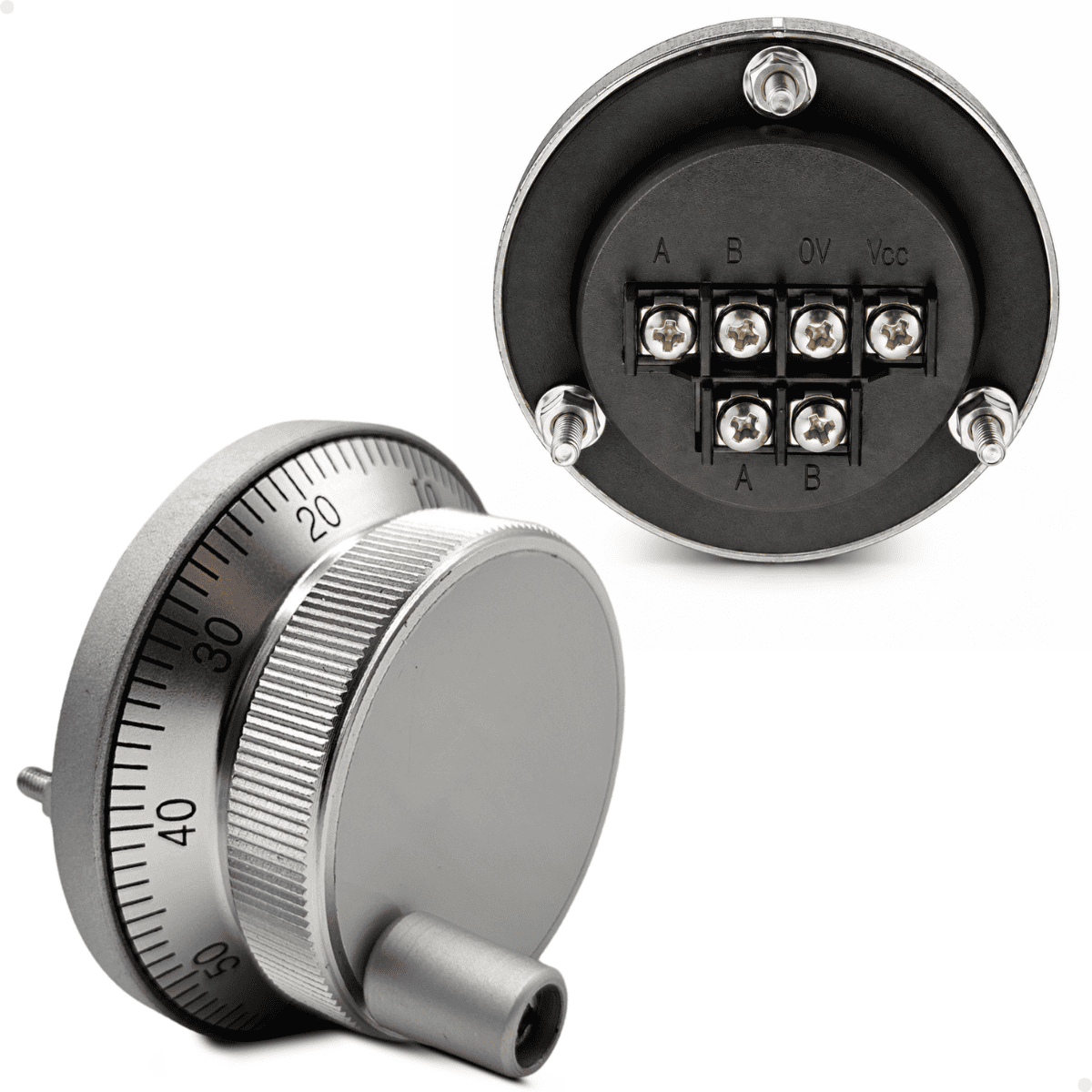

Encoder P/ Volante-manivela Cnc 5v ( A, A/, B, B/) 100ppr

Encoder para Manivela CNC 5V 100 PPR

O Encoder para Manivela CNC 5V 100 PPR é utilizado em volantes e manivelas eletrônicas de máquinas CNC para transformar o movimento de rotação realizado pelo operador em sinais elétricos que são interpretados pelo comando da máquina.

Também conhecido em aplicações CNC como encoder de volante, encoder de manivela, encoder MPG ou encoder para gerador manual de pulsos, esse componente permite realizar movimentações manuais e incrementais dos eixos da máquina com maior precisão durante operações de posicionamento, preparação, ajuste e setup.

Este modelo possui resolução de 100 PPR, alimentação de 5 VDC e sinais A, A-, B e B-, características utilizadas em diferentes sistemas de manivela eletrônica CNC.

Para que serve o encoder da manivela CNC?

A manivela eletrônica permite que o operador movimente manualmente um ou mais eixos da máquina CNC por meio da rotação do volante.

Internamente, o encoder identifica esse movimento e gera pulsos elétricos enviados ao CNC.

Dessa forma, o comando consegue interpretar tanto a movimentação realizada pelo operador quanto o sentido de rotação da manivela, permitindo realizar deslocamentos controlados durante regulagens, aproximações da ferramenta, zeramento, preparação da máquina e outras operações manuais.

O que significa 100 PPR?

PPR significa Pulses Per Revolution, ou pulsos por revolução.

Um encoder especificado como 100 PPR gera 100 ciclos de pulso por volta em cada canal de referência. Em sistemas que utilizam leitura em quadratura dos canais A e B, o controlador pode interpretar as transições desses sinais para determinar com precisão a movimentação e o sentido de rotação.

Por isso, a quantidade de pulsos é uma característica fundamental na substituição de um encoder de manivela CNC.

Utilizar um encoder com especificação diferente daquela prevista pelo equipamento pode provocar funcionamento incorreto da manivela ou uma relação de movimento diferente da esperada.

Sinais A, A-, B e B-

Este encoder utiliza os sinais:

A / A-
B / B-

Os canais A e B trabalham associados ao movimento de rotação do encoder e permitem ao sistema identificar o deslocamento e o sentido de giro da manivela.

Os sinais complementares A- e B- são utilizados em sistemas de transmissão diferencial, comuns em aplicações industriais por oferecerem maior confiabilidade na transmissão do sinal entre o encoder e o equipamento.

Antes da substituição, é fundamental conferir a configuração elétrica utilizada na manivela e no CNC.

Especificações técnicas

Produto: Encoder para manivela / volante CNC
Código NADEL CNC: ND0009-9
Resolução: 100 PPR
Alimentação: 5 VDC
Corrente: 150 mA
Sinais: A, A-, B e B-
Diâmetro: 60 mm
Aplicação: Manivelas e volantes eletrônicos para máquinas CNC

Aplicações

O encoder pode ser utilizado na manutenção e recuperação de diferentes modelos de manivelas eletrônicas e volantes de máquinas CNC, desde que as características elétricas, mecânicas e de sinal sejam compatíveis com o equipamento original.

Entre os sistemas e comandos relacionados a esta aplicação estão:

FANUC
SIEMENS
FAGOR
GSK
NUM
NC
Higerman
Taiwan Pou Yuen M600, M500, M520i e T300

A compatibilidade deve sempre ser confirmada antes da instalação.

Encoder para manutenção de manivela CNC

Falhas no encoder podem interferir diretamente no funcionamento da manivela eletrônica.

Dependendo do sistema e do defeito apresentado, podem ocorrer sintomas como movimentação irregular, ausência de resposta ao girar o volante, perda de pulsos, dificuldade de movimentação em determinado sentido ou comportamento incorreto durante o avanço manual.

Antes de substituir o componente, é recomendável verificar também alimentação, cabos, conectores, sinais elétricos e demais componentes da manivela.

Atenção antes da compra

Antes de realizar a substituição, confirme principalmente:

Alimentação de 5 VDC;
Resolução de 100 PPR;
Tipo de sinais A, A-, B e B-;
Dimensões do encoder;
Fixação mecânica;
Pinagem e ligação elétrica;
Compatibilidade com o CNC e com a manivela instalada na máquina.

A aparência externa semelhante não garante que dois encoders possuam as mesmas características elétricas.

Por isso, recomendamos comparar as especificações do encoder instalado na máquina antes da compra.

Instalação de Encoder e Manivela CNC

Além do fornecimento do componente, a NADEL CNC também realiza serviços de instalação, diagnóstico e manutenção de manivelas eletrônicas CNC.

Caso tenha dúvidas sobre a compatibilidade deste encoder com sua máquina, entre em contato com nossa equipe e envie as informações ou fotos do componente instalado para avaliação.

Manutenção de Manivela Eletrônica CNC

Problemas em uma manivela CNC nem sempre significam que o conjunto completo precisa ser substituído.

Dependendo do defeito, é possível realizar diagnóstico e manutenção de componentes internos, incluindo encoder, cabos, conectores, chaves seletoras e demais elementos do circuito da manivela.

A avaliação correta pode evitar substituições desnecessárias e ajudar a reduzir o tempo de máquina parada.

Por que comprar na NADEL CNC?

A NADEL CNC atua há mais de 30 anos com assistência técnica e fornecimento de peças para máquinas-ferramenta e equipamentos CNC, com experiência especialmente em máquinas Romi e Nardini.

Além do fornecimento de peças para reposição, nossa equipe trabalha com diagnóstico, manutenção e suporte técnico, auxiliando na identificação do componente adequado para cada aplicação.

Se você precisa de um encoder para manivela CNC 5V 100 PPR ou possui uma manivela eletrônica apresentando falhas, consulte a NADEL CNC.

Dúvidas frequentes

O que é um encoder de manivela CNC?

É o componente responsável por converter a rotação realizada pelo operador na manivela em pulsos elétricos que podem ser interpretados pelo comando CNC.

O que significa 100 PPR no encoder?

Significa 100 pulsos por revolução. Essa resolução precisa ser compatível com a especificação utilizada pela manivela e pelo CNC.

Este encoder funciona em qualquer máquina CNC?

Não. Apesar de possuir aplicação em diferentes sistemas CNC, é necessário verificar alimentação, resolução, sinais, dimensões, pinagem e compatibilidade elétrica antes da instalação.

Este encoder é 5V?

Sim. Este modelo possui alimentação de 5 VDC.

Quais são os sinais deste encoder?

O modelo utiliza os sinais A, A-, B e B-.

Serve para manivela FANUC?

Pode ser utilizado em determinadas aplicações FANUC quando as especificações do equipamento forem compatíveis. A confirmação deve ser feita comparando o encoder original e as características elétricas da manivela.

Serve para Siemens e Fagor?

Existem aplicações compatíveis com sistemas Siemens e Fagor, porém a especificação da máquina deve ser conferida antes da substituição.

A NADEL CNC faz manutenção de manivela CNC?

Sim. A NADEL CNC realiza manutenção e também pode fornecer serviço de instalação de encoder e manivela eletrônica CNC.
