Castanha Mole Placa Onça Pp 125 Romi/nardini Etc(jogo 3 Pçs)

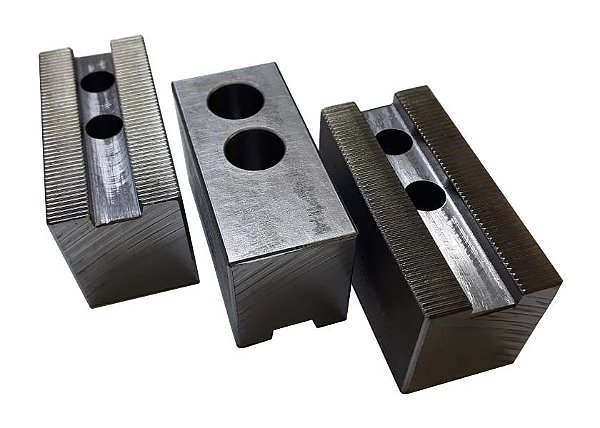

CASTANHA MOLE PARA PLACA ONÇA PP 125 ROMI NARDINI – JOGO COM 3 PEÇAS

CARACTERÍSTICAS

O Jogo de Castanhas Moles para Placa Onça PP 125 é um conjunto de componentes mecânicos utilizado no sistema de fixação de peças em tornos CNC e convencionais, permitindo a adaptação das superfícies de contato das castanhas conforme as necessidades de cada operação de usinagem.

Composto por 3 castanhas moles, o jogo é destinado à montagem em placas Onça PP 125 compatíveis, incluindo conjuntos instalados em tornos ROMI, NARDINI e outros equipamentos que utilizem esse modelo de placa.

Diferentemente das castanhas duras, as castanhas moles permitem a usinagem de suas superfícies de contato, possibilitando a preparação de alojamentos e perfis específicos para diferentes aplicações.

Quando corretamente preparadas e utilizadas, podem contribuir para melhorar a distribuição da força de fixação, reduzir marcas na peça e favorecer a concentricidade durante determinadas operações de torneamento.

O conjunto apresenta comprimento de 54 mm, altura de 28,5 mm, largura de 28 mm, furos de 7 mm para parafusos M6, alojamento da cabeça do parafuso de 11 mm, distância entre centros de 13 mm, rasgo para porca T de 8,1 mm e passo do serrilhado de 1/16 de polegada.

Essas características são importantes para a identificação, montagem e compatibilidade das castanhas com o sistema de fixação da placa.

Principais benefícios:

• Jogo com 3 peças: Conjunto composto por três castanhas moles para reposição ou preparação de fixações.

• Aplicação em placa Onça PP 125: Indicado para conjuntos compatíveis.

• Utilização em tornos ROMI e NARDINI: Aplicação condicionada ao modelo da placa instalada.

• Superfícies usináveis: Permitem a preparação das castanhas conforme o formato da peça a ser fixada.

• Fixação personalizada: Possibilitam a criação de alojamentos e perfis específicos para diferentes operações.

• Comprimento de 54 mm: Medida importante para a identificação do componente.

• Altura de 28,5 mm e largura de 28 mm: Características dimensionais para conferência da montagem.

• Furos de 7 mm: Indicados para passagem de parafusos M6.

• Rasgo para porca T de 8,1 mm: Característica importante para o encaixe.

• Serrilhado com passo de 1/16": Perfil de posicionamento que deve corresponder ao sistema de fixação da placa.

DADOS TÉCNICOS

Informações gerais

• Produto: Castanha mole para placa de torno

• Tipo de componente: Castanha de fixação usinável

• Marca de aplicação da placa: Onça

• Modelo de aplicação: PP 125

• Máquinas de aplicação: Tornos ROMI, NARDINI e outros equipamentos compatíveis

• Tipo de castanha: Mole

• Quantidade: 3 peças

• Comprimento: 54 mm

• Altura: 28,5 mm

• Largura: 28 mm

• Diâmetro dos furos: 7 mm

• Parafusos indicados para os furos: M6

• Alojamento da cabeça do parafuso: 11 mm

• Distância entre centros dos furos: 13 mm

• Rasgo para porca T: 8,1 mm

• Passo do serrilhado: 1/16" (aproximadamente 1,5875 mm)

• Ângulo do serrilhado: Não informado

• Sistema: Fixação mecânica de peças

• Aplicação: Placas Onça PP 125 compatíveis

• Finalidade: Fixação personalizada, reposição e manutenção do conjunto de castanhas

Construção

As castanhas moles são componentes mecânicos destinados à montagem no sistema de fixação de placas de torno, apresentando superfícies que podem ser usinadas para adaptação à geometria das peças.

Sua construção permite a preparação de alojamentos e perfis de contato conforme as necessidades da operação, respeitando os limites dimensionais e as condições de segurança do conjunto.

O material específico, a composição e a dureza das castanhas não foram informados.

Dimensões

• Comprimento: 54 mm

• Altura: 28,5 mm

• Largura: 28 mm

Furação e fixação

• Diâmetro dos furos: 7 mm

• Parafusos indicados para os furos: M6

• Alojamento da cabeça do parafuso: 11 mm

• Distância entre centros dos furos: 13 mm

• Rasgo para porca T: 8,1 mm

Os furos de 7 mm são destinados à passagem de parafusos M6, enquanto os alojamentos de 11 mm permitem acomodar as cabeças dos parafusos conforme a configuração do conjunto.

A distância entre centros de 13 mm e o rasgo para porca T de 8,1 mm são características importantes para confirmar o posicionamento e a fixação das castanhas.

Serrilhado

• Passo do serrilhado: 1/16 de polegada

• Equivalência aproximada: 1,5875 mm

• Ângulo do serrilhado: Não informado

O serrilhado permite o posicionamento das castanhas no perfil correspondente do sistema de fixação da placa.

O passo de 1/16" deve corresponder ao perfil de encaixe do conjunto original. Além do passo, é necessário conferir a geometria completa do serrilhado para garantir a compatibilidade.

Funcionamento

As castanhas moles são instaladas na placa do torno e podem ser usinadas para criar superfícies de contato adaptadas à geometria da peça que será fixada.

Após a preparação, trabalham em conjunto com o mecanismo de acionamento da placa, transmitindo a força de aperto necessária para manter a peça posicionada durante a usinagem.

A preparação correta das castanhas, respeitando as condições de aperto e os limites do conjunto, pode contribuir para melhorar a concentricidade e a estabilidade da fixação.

CONTEÚDO DA COMPRA

• 03 Castanhas Moles para Placa Onça PP 125.

Quantidade fornecida: 1 jogo com 3 peças.

O anúncio corresponde ao conjunto de três castanhas moles, conforme as dimensões e características técnicas informadas.

Não foi confirmada a inclusão de parafusos de fixação, porcas T ou outros acessórios. Confira os componentes apresentados nas fotos do anúncio.

Não acompanha placa completa, mecanismo de acionamento ou outros componentes não especificados.

CÓDIGOS DE REFERÊNCIA

Identificações comerciais e de aplicação:

• Castanha Mole Placa Onça PP 125

• Castanha Mole Onça PP125

• Jogo de Castanhas Moles Onça PP 125

• Jogo Castanha Mole PP 125

• Castanha Mole para Torno ROMI

• Castanha Mole para Torno NARDINI

• Castanha Mole para Torno CNC

• Castanha Mole 54 x 28,5 x 28 mm

• Castanha Mole Serrilhado 1/16"

• Castanha Mole para Parafuso M6

• Castanha Mole Rasgo Porca T 8,1 mm

• Castanha Usinável Placa Onça

• Castanha Mole Jogo 3 Peças

Referência de aplicação informada: Onça PP 125.

Não foi informado um código original individual das castanhas. As identificações acima são denominações comerciais e técnicas utilizadas para facilitar a localização e a identificação do produto.

APLICAÇÃO

Indicada para utilização em:

• Placas Onça PP 125 compatíveis

• Tornos ROMI equipados com placas Onça PP 125

• Tornos NARDINI equipados com placas Onça PP 125

• Outros tornos com placas e sistemas de fixação compatíveis

• Sistemas de fixação de peças em tornos CNC e convencionais

• Operações de torneamento com castanhas usináveis

• Preparação de alojamentos específicos para fixação

• Fixação de peças com geometrias variadas

• Operações que exigem preparação das superfícies de contato

• Serviços de manutenção preventiva e corretiva

• Substituição de castanhas desgastadas ou danificadas

• Preparação de conjuntos de fixação para diferentes operações de usinagem

O jogo de castanhas moles é utilizado no sistema de fixação da placa Onça PP 125, permitindo a preparação das superfícies de contato conforme o formato da peça que será usinada.

As castanhas podem ser usinadas para criar alojamentos específicos, permitindo adaptar a fixação às necessidades do processo.

Esse tipo de componente é utilizado em operações que exigem maior controle da concentricidade, fixação de peças com superfícies delicadas ou preparação de dispositivos de fixação personalizados.

O serrilhado de passo 1/16" permite o posicionamento das castanhas no conjunto correspondente, desde que o perfil completo seja compatível.

As dimensões dos furos, a distância entre centros e o rasgo para porca T são características essenciais para confirmar a montagem correta.

A aplicação em tornos ROMI, NARDINI ou de outras marcas depende da placa instalada na máquina, não sendo determinada exclusivamente pelo fabricante do torno.

CONFIRME A COMPATIBILIDADE

Antes de finalizar a compra, confira:

• Marca da placa: Onça.

• Modelo da placa: PP 125.

• Tipo de componente: Castanha mole.

• Quantidade necessária: 3 peças.

• Comprimento: 54 mm.

• Altura: 28,5 mm.

• Largura: 28 mm.

• Diâmetro dos furos: 7 mm.

• Parafusos indicados para os furos: M6.

• Alojamento da cabeça do parafuso: 11 mm.

• Distância entre centros dos furos: 13 mm.

• Rasgo para porca T: 8,1 mm.

• Passo do serrilhado: 1/16".

• Formato e características das castanhas originais.

• Posição dos pontos de fixação.

• Compatibilidade da geometria do serrilhado.

• Condições de encaixe no mecanismo da placa.

• Possíveis alterações ou adaptações realizadas anteriormente.

IMPORTANTE: A compatibilidade depende das dimensões, do serrilhado, da furação e das características do sistema de fixação da placa.

Placas Onça de modelos ou versões diferentes podem apresentar características de montagem distintas, mesmo quando possuem dimensões nominais semelhantes.

Em caso de dúvida, compare as medidas e as características do jogo anunciado com as castanhas instaladas no equipamento antes de realizar a compra.

CUIDADOS E MANUTENÇÃO

• Realize a manutenção com a máquina desligada e em condições seguras para intervenção.

• Elimine qualquer possibilidade de acionamento involuntário da placa durante a substituição.

• Confirme a compatibilidade das castanhas antes de iniciar a montagem.

• Verifique as condições do serrilhado e das superfícies de encaixe.

• Inspecione os pontos de fixação, os parafusos e as porcas T utilizadas no conjunto.

• Mantenha as superfícies de contato limpas e livres de cavacos, sujeira e partículas abrasivas.

• Não utilize castanhas com serrilhado incompatível ou encaixe inadequado.

• Evite impactos, deformações e danos às superfícies de fixação.

• Não force a montagem de componentes com dimensões incompatíveis.

• Utilize parafusos e procedimentos de aperto adequados ao conjunto.

• Ao usinar as castanhas, respeite os limites dimensionais e mantenha material suficiente para garantir a resistência mecânica necessária.

• Realize a preparação das castanhas utilizando procedimentos adequados de fixação e usinagem.

• Evite remoção excessiva de material que possa comprometer a resistência das castanhas.

• Verifique o posicionamento das três castanhas após a instalação.

• Confira a fixação, a concentricidade e o movimento do conjunto antes de iniciar a operação.

• Respeite os limites de rotação, força de aperto e capacidade estabelecidos pelo fabricante da placa.

• Inspecione periodicamente as castanhas para identificar desgaste, folgas ou danos.

• Sempre que necessário, procure um profissional qualificado para realizar a preparação e a instalação.

IMPORTANTE

JOGO DE CASTANHAS MOLES PARA PLACA ONÇA PP 125 – 3 PEÇAS – 54 X 28,5 X 28 MM – FUROS 7 MM PARA PARAFUSOS M6 – ALOJAMENTO 11 MM – CENTROS 13 MM – RASGO PARA PORCA T 8,1 MM – SERRILHADO PASSO 1/16".

Este anúncio corresponde à compra de 01 jogo com 03 Castanhas Moles para Placa Onça PP 125.

O produto é destinado à preparação, reposição e manutenção do sistema de fixação de peças em placas de torno compatíveis.

As castanhas moles permitem a usinagem de suas superfícies de contato, possibilitando a criação de alojamentos e perfis específicos conforme as necessidades de fixação.

A usinagem e a instalação devem ser realizadas por profissional qualificado, respeitando as condições de segurança, os limites dimensionais e as especificações da placa.

A referência Onça PP 125 indica o modelo de aplicação da placa e não confirma, por si só, que as castanhas sejam peças originais fabricadas pela Onça.

Não foram informados o código original individual, o material específico, a dureza ou o ângulo do serrilhado das castanhas. Essas características devem ser verificadas quando necessárias para confirmar a aplicação.

Confira as fotos, as dimensões, a furação, o rasgo para porca T e o serrilhado antes de finalizar a compra.
