Castanha Mole Placa Kitagawa 210 (jogo 3 Peças)

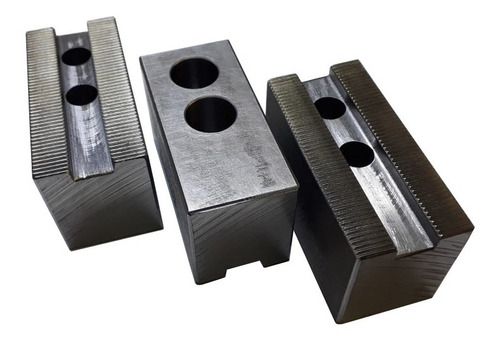

CASTANHA MOLE PARA PLACA KITAGAWA 210 TORNO CNC – JOGO COM 3 PEÇAS

CARACTERÍSTICAS

O Jogo de Castanhas Moles para Placa Kitagawa 210 é um conjunto de componentes mecânicos utilizado no sistema de fixação de peças em tornos CNC, permitindo a adaptação das superfícies de contato das castanhas conforme as necessidades de cada operação de usinagem.

Composto por 3 castanhas moles, o jogo é destinado à montagem em placas Kitagawa 210 compatíveis, sendo especialmente indicado para operações que exigem a usinagem das castanhas para adequação ao formato e às dimensões da peça que será fixada.

Diferentemente das castanhas duras, as castanhas moles são desenvolvidas para permitir a usinagem de suas superfícies de contato, possibilitando a preparação de alojamentos e perfis específicos para diferentes aplicações.

Quando corretamente preparadas e utilizadas, podem contribuir para melhorar a distribuição da força de fixação, reduzir marcas na peça e favorecer a concentricidade durante determinadas operações de torneamento.

O conjunto possui comprimento de 95 mm, altura de 38 mm, largura de 38 mm, furos de 13 mm para parafusos M12, alojamento da cabeça do parafuso de 20 mm, distância entre centros de 25 mm, rasgo para porca T de 14,1 mm e serrilhado de passo 1,5 mm com ângulo de 60°.

Essas características são importantes para a identificação, montagem e compatibilidade das castanhas com o sistema de fixação da placa.

Principais benefícios:

• Jogo com 3 peças: Conjunto composto por três castanhas moles para reposição ou preparação de fixações.

• Aplicação em placa Kitagawa 210: Indicado para conjuntos compatíveis.

• Superfícies usináveis: Permitem a preparação das castanhas conforme o formato da peça a ser fixada.

• Fixação personalizada: Possibilitam a criação de alojamentos e perfis específicos para diferentes operações.

• Comprimento de 95 mm: Medida importante para a identificação do componente.

• Altura e largura de 38 mm: Características dimensionais para conferência da montagem.

• Furos de 13 mm: Indicados para passagem de parafusos M12.

• Alojamento de 20 mm: Característica dimensional para acomodação da cabeça do parafuso.

• Serrilhado de 1,5 mm x 60°: Perfil de encaixe para posicionamento no conjunto correspondente.

• Aplicação em tornos CNC: Indicadas para operações de usinagem com necessidade de fixação adaptada.

DADOS TÉCNICOS

Informações gerais

• Produto: Castanha mole para placa de torno

• Tipo de componente: Castanha de fixação usinável

• Marca de aplicação da placa: Kitagawa

• Referência de aplicação: Kitagawa 210

• Tipo de castanha: Mole

• Quantidade: 3 peças

• Comprimento: 95 mm

• Altura: 38 mm

• Largura: 38 mm

• Diâmetro dos furos: 13 mm

• Parafusos indicados para os furos: M12

• Alojamento da cabeça do parafuso: 20 mm

• Distância entre centros dos furos: 25 mm

• Rasgo para porca T: 14,1 mm

• Passo do serrilhado: 1,5 mm

• Ângulo do serrilhado: 60°

• Sistema: Fixação mecânica de peças

• Aplicação: Placas Kitagawa 210 compatíveis

• Finalidade: Fixação personalizada, reposição e manutenção do conjunto de castanhas

Construção

As castanhas moles são componentes mecânicos destinados à montagem no sistema de fixação de placas de torno, apresentando superfícies que podem ser usinadas para adaptação à geometria das peças.

Sua construção permite a preparação de alojamentos e perfis de contato conforme as necessidades da operação, respeitando os limites dimensionais e as condições de segurança do conjunto.

O material específico, a composição e a dureza das castanhas não foram informados.

Dimensões

• Comprimento: 95 mm

• Altura: 38 mm

• Largura: 38 mm

Furação e fixação

• Diâmetro dos furos: 13 mm

• Parafusos indicados para os furos: M12

• Alojamento da cabeça do parafuso: 20 mm

• Distância entre centros dos furos: 25 mm

• Rasgo para porca T: 14,1 mm

Os furos de 13 mm são destinados à passagem de parafusos M12, enquanto os alojamentos de 20 mm permitem acomodar as cabeças dos parafusos conforme a configuração do conjunto.

A distância entre centros de 25 mm e o rasgo para porca T de 14,1 mm são características importantes para confirmar o posicionamento e a fixação das castanhas.

Serrilhado

• Passo do serrilhado: 1,5 mm

• Ângulo do serrilhado: 60°

O serrilhado de passo 1,5 mm e ângulo de 60° permite o encaixe das castanhas no perfil correspondente do sistema de fixação da placa.

A compatibilidade do serrilhado é essencial para o posicionamento e a fixação adequados das castanhas.

Funcionamento

As castanhas moles são instaladas na placa do torno e podem ser usinadas para criar superfícies de contato adaptadas à geometria da peça que será fixada.

Após a preparação, trabalham em conjunto com o mecanismo de acionamento da placa, transmitindo a força de aperto necessária para manter a peça posicionada durante a usinagem.

A preparação correta das castanhas, respeitando as condições de aperto e os limites do conjunto, pode contribuir para melhorar a concentricidade e a estabilidade da fixação.

CONTEÚDO DA COMPRA

• 03 Castanhas Moles para Placa Kitagawa 210.

Quantidade fornecida: 1 jogo com 3 peças.

O anúncio corresponde ao conjunto de três castanhas moles, conforme as dimensões e características técnicas informadas.

Não foi confirmada a inclusão de parafusos de fixação, porcas T ou outros acessórios. Confira os componentes apresentados nas fotos do anúncio.

Não acompanha placa completa, mecanismo de acionamento ou outros componentes não especificados.

CÓDIGOS DE REFERÊNCIA

Identificações comerciais e de aplicação:

• Castanha Mole Placa Kitagawa 210

• Castanha Mole Kitagawa 210

• Jogo de Castanhas Moles Kitagawa

• Jogo Castanha Mole Kitagawa 210

• Castanha Mole para Torno CNC

• Castanha Mole 95 x 38 x 38 mm

• Castanha Mole Serrilhado 1,5 x 60°

• Castanha Mole para Parafuso M12

• Castanha Mole Rasgo Porca T 14,1 mm

• Castanha Usinável Placa Kitagawa

• Castanha Mole Jogo 3 Peças

• Castanhas de Fixação para Torno CNC

Referência de aplicação informada: Kitagawa 210.

Não foi informado um código original individual das castanhas. As identificações acima são denominações comerciais e técnicas utilizadas para facilitar a localização e a identificação do produto.

APLICAÇÃO

Indicada para utilização em:

• Placas Kitagawa 210 compatíveis

• Tornos CNC equipados com placas Kitagawa compatíveis

• Sistemas de fixação de peças em tornos

• Operações de torneamento com castanhas usináveis

• Preparação de alojamentos específicos para fixação

• Fixação de peças com geometrias variadas

• Operações que exigem preparação das superfícies de contato

• Serviços de manutenção preventiva e corretiva

• Substituição de castanhas desgastadas ou danificadas

• Preparação de conjuntos de fixação para diferentes operações de usinagem

O jogo de castanhas moles é utilizado no sistema de fixação da placa Kitagawa 210, permitindo a preparação das superfícies de contato conforme o formato da peça que será usinada.

As castanhas podem ser usinadas para criar alojamentos específicos, permitindo adaptar a fixação às necessidades do processo.

Esse tipo de componente é frequentemente utilizado em operações que exigem maior controle da concentricidade, fixação de peças com superfícies delicadas ou preparação de dispositivos de fixação personalizados.

O serrilhado de 1,5 mm x 60° permite o posicionamento das castanhas no conjunto correspondente, desde que o perfil seja compatível.

As dimensões dos furos, a distância entre centros e o rasgo para porca T são características essenciais para confirmar a montagem correta.

A aplicação em outras placas depende da compatibilidade dimensional e construtiva, não sendo determinada exclusivamente pelo tamanho nominal da placa.

CONFIRME A COMPATIBILIDADE

Antes de finalizar a compra, confira:

• Marca da placa: Kitagawa.

• Referência de aplicação: Kitagawa 210.

• Tipo de componente: Castanha mole.

• Quantidade necessária: 3 peças.

• Comprimento: 95 mm.

• Altura: 38 mm.

• Largura: 38 mm.

• Diâmetro dos furos: 13 mm.

• Parafusos indicados para os furos: M12.

• Alojamento da cabeça do parafuso: 20 mm.

• Distância entre centros dos furos: 25 mm.

• Rasgo para porca T: 14,1 mm.

• Passo do serrilhado: 1,5 mm.

• Ângulo do serrilhado: 60°.

• Formato e características das castanhas originais.

• Posição dos pontos de fixação.

• Compatibilidade do perfil serrilhado.

• Condições de encaixe no mecanismo da placa.

• Possíveis alterações ou adaptações realizadas anteriormente.

IMPORTANTE: A compatibilidade depende das dimensões, do serrilhado, da furação e das características do sistema de fixação da placa.

Placas Kitagawa de modelos ou versões diferentes podem apresentar características de montagem distintas, mesmo quando possuem dimensões nominais semelhantes.

Em caso de dúvida, compare as medidas e as características do jogo anunciado com as castanhas instaladas no equipamento antes de realizar a compra.

CUIDADOS E MANUTENÇÃO

• Realize a manutenção com a máquina desligada e em condições seguras para intervenção.

• Elimine qualquer possibilidade de acionamento involuntário da placa durante a substituição.

• Confirme a compatibilidade das castanhas antes de iniciar a montagem.

• Verifique as condições do serrilhado e das superfícies de encaixe.

• Inspecione os pontos de fixação, os parafusos e as porcas T utilizadas no conjunto.

• Mantenha as superfícies de contato limpas e livres de cavacos, sujeira e partículas abrasivas.

• Não utilize castanhas com serrilhado incompatível ou encaixe inadequado.

• Evite impactos, deformações e danos às superfícies de fixação.

• Não force a montagem de componentes com dimensões incompatíveis.

• Utilize parafusos e procedimentos de aperto adequados ao conjunto.

• Ao usinar as castanhas, respeite os limites dimensionais e mantenha material suficiente para garantir a resistência mecânica necessária.

• Realize a preparação das castanhas utilizando procedimentos adequados de fixação e usinagem.

• Evite remoção excessiva de material que possa comprometer a resistência das castanhas.

• Verifique o posicionamento das três castanhas após a instalação.

• Confira a fixação, a concentricidade e o movimento do conjunto antes de iniciar a operação.

• Respeite os limites de rotação, força de aperto e capacidade estabelecidos pelo fabricante da placa.

• Inspecione periodicamente as castanhas para identificar desgaste, folgas ou danos.

• Sempre que necessário, procure um profissional qualificado para realizar a preparação e a instalação.

IMPORTANTE

JOGO DE CASTANHAS MOLES PARA PLACA KITAGAWA 210 – 3 PEÇAS – 95 X 38 X 38 MM – FUROS 13 MM PARA PARAFUSOS M12 – ALOJAMENTO 20 MM – CENTROS 25 MM – RASGO PARA PORCA T 14,1 MM – SERRILHADO 1,5 X 60°.

Este anúncio corresponde à compra de 01 jogo com 03 Castanhas Moles para Placa Kitagawa 210.

O produto é destinado à preparação, reposição e manutenção do sistema de fixação de peças em placas de torno compatíveis.

As castanhas moles permitem a usinagem de suas superfícies de contato, possibilitando a criação de alojamentos e perfis específicos conforme as necessidades de fixação.

A usinagem e a instalação devem ser realizadas por profissional qualificado, respeitando as condições de segurança, os limites dimensionais e as especificações da placa.

A referência Kitagawa 210 indica a aplicação informada e não confirma, por si só, que as castanhas sejam peças originais fabricadas pela Kitagawa.

Não foram informados o código original individual, o material específico ou a dureza das castanhas. Essas características devem ser verificadas quando necessárias para confirmar a aplicação.

Confira as fotos, as dimensões, a furação, o rasgo para porca T e o serrilhado antes de finalizar a compra.
