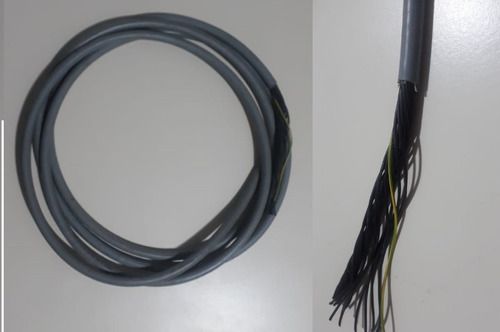

Cabo 12 Vias Encoder torre Pragati BTP63 (6m)

CABO 12 VIAS ENCODER TORRE PRAGATI BTP63 6 METROS ROMI CENTUR 30D NARDINI LOGIC 195

CARACTERÍSTICAS

O Cabo de Encoder 12 Vias para Torre PRAGATI BTP63 – 6 Metros é um componente elétrico utilizado na transmissão de sinais entre o encoder da torre porta-ferramentas e o sistema de comando de tornos CNC.

Sua principal função é permitir a comunicação dos sinais elétricos associados ao posicionamento e à identificação das posições da torre, contribuindo para o funcionamento adequado do sistema de indexação de ferramentas.

O cabo possui 12 vias numeradas, com bitola individual de 0,5 mm², facilitando a identificação dos condutores durante os procedimentos de instalação, manutenção e substituição.

Fabricado com revestimento em poliuretano (PU), apresenta alta resistência ao contato com óleo solúvel, característica importante para aplicações em ambientes industriais de usinagem.

Com 6 metros de comprimento, é indicado para instalações em máquinas como Nardini Logic 195 e ROMI Centur 30D, desde que sejam respeitados o percurso de instalação, as características elétricas e a compatibilidade com a torre PRAGATI BTP63.

É uma solução para reposição de cabos danificados, desgastados ou que apresentem falhas de continuidade no sistema de encoder da torre.

DADOS TÉCNICOS

Informações gerais

• Produto: Cabo para encoder de torre CNC
• Tipo: Cabo elétrico multivias para transmissão de sinais
• Aplicação: Encoder de torre porta-ferramentas PRAGATI BTP63
• Marca da torre: PRAGATI
• Modelo da torre: BTP63
• Quantidade de vias: 12 condutores
• Identificação dos condutores: Vias numeradas
• Bitola de cada via: 0,5 mm²
• Comprimento total: 6 metros
• Material do revestimento: Poliuretano (PU)
• Resistência informada: Alta resistência a óleo solúvel
• Máquinas de referência: Nardini Logic 195 / ROMI Centur 30D
• Sistema de aplicação: Encoder e posicionamento de torre CNC
• Finalidade: Reposição e manutenção do cabeamento do encoder

Observação: O comprimento de 6 metros é informado como suficiente para aplicações em máquinas como Logic 195 e Centur 30D, considerando a referência de até 1 metro entre pontas fornecida para a instalação. A adequação deve ser confirmada conforme o percurso real do cabo na máquina.

CONTEÚDO DA COMPRA

• 01 Cabo de Encoder 12 Vias para Torre PRAGATI BTP63, com 6 metros de comprimento.

Total: 01 cabo de 6 metros.

Não acompanha encoder, torre porta-ferramentas, sensores, conectores ou outros acessórios não especificados no anúncio.

CÓDIGOS DE REFERÊNCIA

Identificações comerciais e de aplicação:

• Cabo Encoder PRAGATI BTP63
• Cabo Encoder Torre PRAGATI 12 Vias
• Cabo 12 x 0,5 mm² PU – 6 Metros
• Cabo Encoder Torre Nardini Logic 195
• Cabo Encoder Torre ROMI Centur 30D
• Cabo de Sinal Encoder Torre CNC BTP63

As referências acima são identificações comerciais e de aplicação. Não foi informado um código original de fabricante.

APLICAÇÃO

Indicado para utilização em:

• Torres porta-ferramentas PRAGATI modelo BTP63
• Tornos CNC Nardini Logic 195 equipados com torre compatível
• Tornos CNC ROMI Centur 30D equipados com torre compatível
• Sistemas de encoder utilizados no posicionamento de torres CNC
• Circuitos de transmissão de sinais com 12 vias e características elétricas compatíveis
• Serviços de manutenção preventiva e corretiva de tornos CNC
• Substituição de cabos danificados em sistemas de indexação de ferramentas

O cabo é utilizado na interligação elétrica do sistema de encoder da torre, permitindo a transmissão dos sinais necessários ao seu funcionamento.

As 12 vias numeradas auxiliam na identificação dos condutores e na execução das conexões conforme o esquema elétrico da máquina.

O revestimento em poliuretano é adequado para aplicações industriais sujeitas ao contato com óleo solúvel, respeitando as condições de utilização do cabo.

CONFIRME A COMPATIBILIDADE

Antes de finalizar a compra, confira:

• Marca da torre: PRAGATI.
• Modelo da torre: BTP63.
• Quantidade de vias: 12 condutores.
• Bitola de cada condutor: 0,5 mm².
• Comprimento do cabo: 6 metros.
• Material do revestimento: Poliuretano (PU).
• Modelo e configuração do torno CNC.
• Características elétricas e esquema de ligação do encoder.
• Percurso necessário para instalação do cabo.
• Tipo de conexão e terminação utilizados no conjunto original.

IMPORTANTE: A compatibilidade não depende apenas do modelo do torno ou da identificação da torre.

É necessário confirmar a quantidade de vias, a bitola dos condutores, o comprimento e o esquema elétrico do sistema original.

Os modelos Logic 195 e Centur 30D são referências de aplicação, não significando que todas as versões dessas máquinas utilizem necessariamente a mesma configuração de torre ou cabeamento.

Em caso de dúvida, compare as características do cabo instalado com as informações do anúncio antes de realizar a compra.

CUIDADOS E MANUTENÇÃO

• Realize a instalação com a máquina desligada e com os circuitos elétricos em condições seguras.
• Confira o esquema elétrico da máquina antes de realizar qualquer conexão.
• Identifique corretamente as 12 vias numeradas.
• Verifique a correspondência entre os condutores e os terminais do sistema de encoder.
• Evite inversões de ligação que possam comprometer o funcionamento dos componentes eletrônicos.
• Não realize emendas inadequadas ou conexões sem isolamento apropriado.
• Evite dobras excessivas, esmagamentos e esforços de tração sobre o cabo.
• Proteja o cabeamento contra cavacos, arestas cortantes e partes móveis da máquina.
• Respeite o percurso original de instalação e os pontos de fixação.
• Verifique a continuidade elétrica e a ausência de curtos-circuitos antes de energizar o sistema.
• Após a instalação, realize os testes de funcionamento e posicionamento da torre conforme os procedimentos de manutenção da máquina.

IMPORTANTE

CABO ENCODER TORRE PRAGATI BTP63 – 12 VIAS NUMERADAS – 0,5 MM² – 6 METROS – REVESTIMENTO EM POLIURETANO.

Este anúncio corresponde exclusivamente à compra de 01 cabo de encoder com 12 vias e comprimento total de 6 metros.

O produto é indicado para sistemas de encoder de torres PRAGATI BTP63, com referências de aplicação nos tornos Nardini Logic 195 e ROMI Centur 30D, mediante confirmação de compatibilidade.

As identificações das marcas PRAGATI, Nardini e ROMI referem-se às aplicações informadas, não significando necessariamente que o cabo seja original dessas fabricantes.

Confira as fotos, as especificações elétricas, o comprimento e as características de instalação antes de finalizar a compra.

GARANTIA

O produto possui garantia contra defeitos de fabricação, conforme as condições legais e comerciais aplicáveis.

Não cobre danos decorrentes de instalação elétrica incorreta, inversão de ligações, aplicação incompatível, esmagamento, tração excessiva, alterações inadequadas ou desgaste natural decorrente da utilização.

ASSISTÊNCIA TÉCNICA NADEL CNC

A NADEL CNC possui mais de 30 anos de experiência, atuando no fornecimento de peças e componentes industriais e na manutenção preventiva e corretiva de máquinas CNC e convencionais.

Oferecemos suporte técnico para identificação de componentes, manutenção e recuperação de tornos CNC, torres porta-ferramentas, sistemas de encoder, cabeamentos elétricos e conjuntos eletromecânicos de máquinas industriais.
