Bomba Refrigeração Torno Logic 195 Nardini 150mm

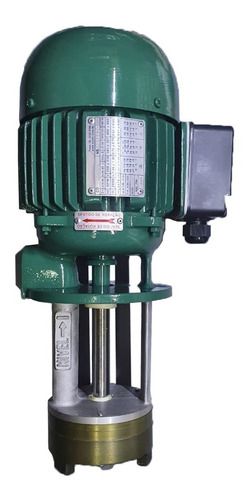

BOMBA DE REFRIGERAÇÃO TORNO NARDINI LOGIC 195 ROMI CENTUR 30D HASTE 150MM TRIFÁSICA 0,5CV

CARACTERÍSTICAS

A Bomba de Refrigeração com Haste de 150 mm é utilizada em sistemas de refrigeração de tornos e fresadoras CNC, sendo indicada para máquinas como Nardini Logic 195 e ROMI Centur 30D, conforme a configuração do equipamento.

Sua função é bombear o fluido de refrigeração até a região de corte, auxiliando no resfriamento das ferramentas, na remoção de cavacos e na redução do aquecimento durante a usinagem.

Possui corpo em alumínio, propulsor em latão, motor trifásico de 370 W (0,5 cv), vazão máxima de 85 L/min e pressão máxima de 14 mCA.

Projetada para funcionamento contínuo, conta com motor de proteção IP54 e componentes resistentes para aplicações industriais compatíveis.

DADOS TÉCNICOS

Informações gerais

• Produto: Bomba de refrigeração para máquinas CNC
• Comprimento da haste de imersão: 150 mm
• Aplicação: Sistemas de refrigeração de tornos e fresadoras
• Corpo da bomba: Alumínio
• Propulsor: Latão

Desempenho hidráulico – 60 Hz

• Vazão máxima: 85 L/min (pressão zero)
• Pressão máxima: 14,0 mCA (aproximadamente 1,4 bar, com vazão zero)
• Temperatura máxima do líquido: 45 °C

Características do motor elétrico

• Tipo de motor: Indução – corrente alternada
• Alimentação: Trifásica
• Tipo de construção: TFVE
• Potência: 370 W / 0,5 cv
• Tensões nominais: 220 / 380 / 440 V
• Correntes nominais: 1,25 / 0,72 / 0,62 A
• Frequência: 60 Hz
• Rotação: 3.370 rpm
• Regime de trabalho: Contínuo (S1)
• Classe de isolação: B (130 °C)
• Grau de proteção: IP54

Materiais de fabricação

• Corpo da bomba: Liga de alumínio SAE 329
• Eixo da bomba: Aço carbono
• Propulsor: Latão SAE 41
• Câmara de sucção: Ferro fundido
• Flange de sucção: Ferro fundido
• Anel centrifugador: Santoprene

CONTEÚDO DA COMPRA

• 01 Bomba de Refrigeração para Torno e Fresadora CNC com haste de imersão de 150 mm.

Total: 01 unidade.

CÓDIGOS DE REFERÊNCIA

• Bomba de refrigeração 150 mm
• Bomba de refrigeração trifásica 370 W
• Bomba de refrigeração 0,5 cv

Não foi informado um código específico de fabricante.

APLICAÇÃO

Indicada para sistemas de refrigeração de máquinas industriais, incluindo:

• Nardini Logic 195
• ROMI Centur 30D
• Tornos CNC
• Fresadoras CNC
• Outras máquinas com sistemas de refrigeração compatíveis

A bomba promove a circulação do fluido de refrigeração até a região de usinagem, contribuindo para o controle da temperatura e a conservação das ferramentas de corte.

CONFIRME A COMPATIBILIDADE

Antes de finalizar a compra, confira:

• Comprimento da haste: 150 mm.
• Alimentação: Trifásica 220/380/440 V.
• Potência: 370 W / 0,5 cv.
• Vazão máxima: 85 L/min.
• Pressão máxima: 14,0 mCA.
• Temperatura máxima do líquido: 45 °C.
• Dimensões de fixação e conexão de saída.
• Características da bomba originalmente instalada.

IMPORTANTE: A compatibilidade depende das características elétricas, hidráulicas e dimensionais do sistema de refrigeração, não apenas do modelo da máquina.

CUIDADOS E MANUTENÇÃO

• Realize a instalação com a alimentação elétrica desligada.
• Confira a tensão e o sentido de rotação do motor.
• Não opere a bomba sem líquido.
• Utilize fluido de refrigeração compatível com os materiais da bomba.
• Mantenha o reservatório e a região de sucção livres de cavacos e impurezas.
• Não ultrapasse a temperatura máxima de 45 °C.
• Verifique periodicamente conexões, vazamentos e possíveis obstruções.
• A instalação elétrica deve ser realizada por profissional qualificado.

IMPORTANTE

BOMBA DE REFRIGERAÇÃO – HASTE 150 MM – TRIFÁSICA 220/380/440 V – 0,5 CV – CORPO EM ALUMÍNIO E PROPULSOR EM LATÃO.

A bomba possui vazão máxima de 85 L/min com pressão zero e pressão máxima de 14,0 mCA com vazão zero. Esses valores representam condições distintas de funcionamento e não ocorrem simultaneamente.

Confira as fotos, medidas e especificações técnicas antes de finalizar a compra.

GARANTIA

O produto possui garantia contra defeitos de fabricação, conforme as condições legais e comerciais aplicáveis.

Não cobre danos decorrentes de instalação elétrica incorreta, funcionamento sem líquido, contaminação do sistema, uso inadequado ou aplicação incompatível.
