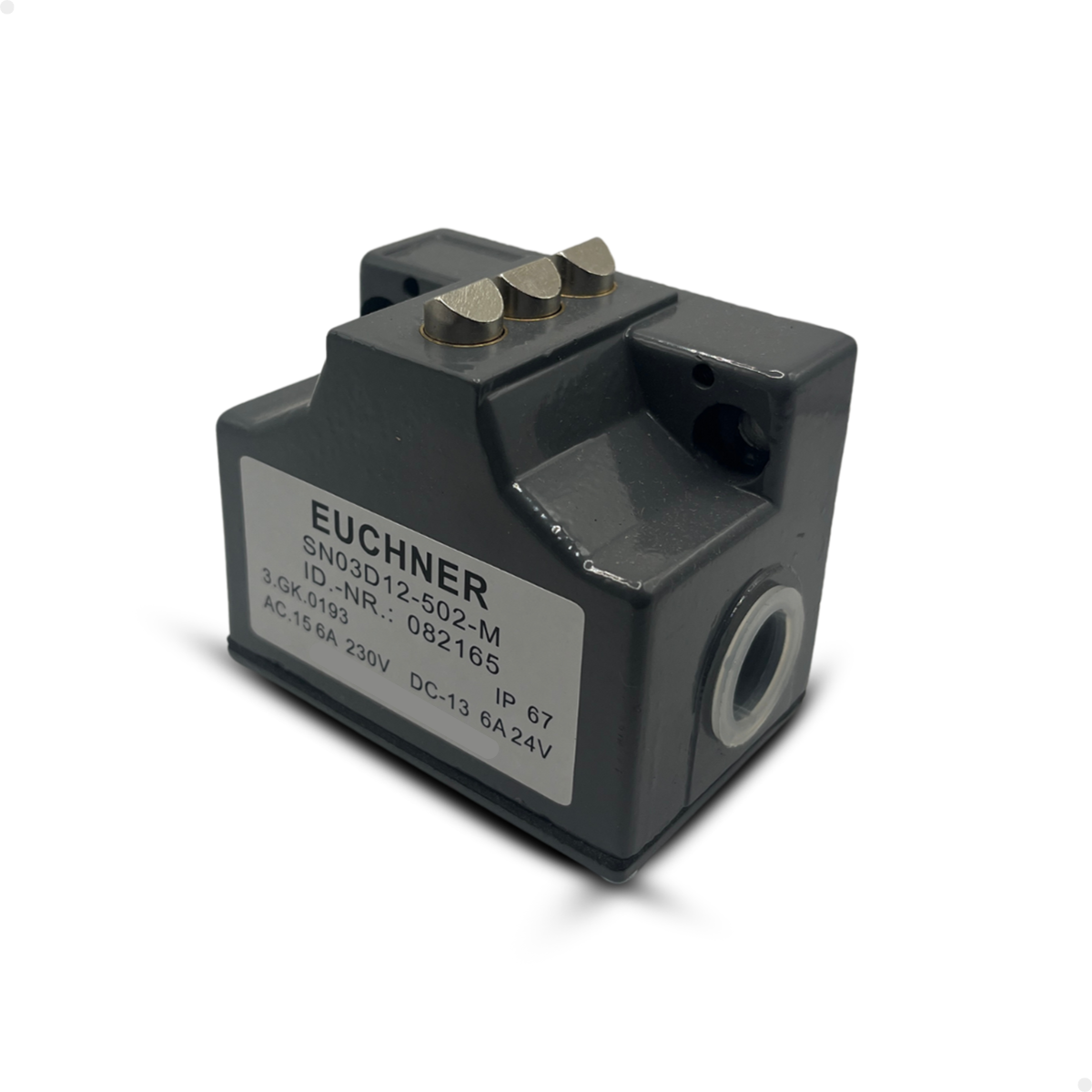

MICRO FIM DE CURSO TRIPLO EUCHNER SN03D12-502-M – 3 POSIÇÕES IP67 – NOVO
CARACTERÍSTICAS
Micro fim de curso triplo EUCHNER SN03D12-502-M, desenvolvido para detecção precisa de posições e limites de movimento em máquinas industriais e sistemas automatizados.
Possui três elementos de acionamento mecânico, contatos de ruptura rápida (Snap-Action) e corpo em alumínio fundido anodizado.
Apresenta grau de proteção IP67, elevada durabilidade mecânica e precisão de acionamento, sendo indicado para aplicações industriais que exigem confiabilidade e repetibilidade.
DADOS TÉCNICOS
Produto: Micro Fim de Curso Triplo
Marca: EUCHNER
Modelo: SN03D12-502-M
Tipo: Interruptor mecânico de múltiplas posições
Quantidade de posições: 3
Espaçamento entre êmbolos: 12 mm
Construção: Corpo vertical com flange pequena
Material do invólucro: Alumínio fundido anodizado
Grau de proteção: IP67 – IEC 60529
Elemento de comutação: ES 502 E
Tipo de contato: Snap-Action – Ruptura rápida
Configuração dos contatos: 1 NF + 1 NA por elemento
Quantidade de elementos: 3
Força mínima de atuação: 20 N
Velocidade de aproximação: 0,01 a 40 m/min
Vida mecânica: Até 30 milhões de ciclos
Precisão de atuação: 0,002 mm após aproximadamente 2.000 ciclos de acomodação
Tempo de fechamento: Inferior a 4 ms
Tempo de repique dos contatos: Inferior a 3 ms
Entradas para cabos: 2 entradas roscadas M20 x 1,5
Seção dos condutores: 0,34 a 1,5 mm²
Tensão nominal de isolação: 250 V
Tensão suportável de impulso: 2,5 kV
Corrente nominal informada: 8 A
Categoria AC-12: 8 A / 250 V
Categoria DC-13: 6 A / 24 V
Categoria AC-15: 6 A / 230 V
Corrente mínima comutável em 12 V DC: 10 mA
Temperatura de operação: -5 °C a +80 °C
Material dos contatos: Liga de prata com revestimento superficial de ouro
Tipo de atuador informado: Chisel Plunger
Certificações informadas: UL, CCC e EAC
Condição: Novo
CONTEÚDO DA COMPRA
01 Micro fim de curso triplo EUCHNER SN03D12-502-M.
CÓDIGOS DE REFERÊNCIA
SN03D12-502-M
SN03D12502M
EUCHNER SN03D12-502-M
APLICAÇÃO
Indicado para detecção de posições e limites de movimento em máquinas CNC, equipamentos industriais e sistemas de automação.
Seus três elementos de comutação permitem monitorar diferentes posições mecânicas, auxiliando no controle e na segurança operacional dos equipamentos.
CONFIRME A COMPATIBILIDADE
Antes da compra, confira o código completo SN03D12-502-M.
Compare as dimensões, os pontos de fixação, o espaçamento de 12 mm entre os êmbolos e as conexões elétricas com o componente instalado.
ATENÇÃO: CONFIRME O TIPO DE ACIONADOR.
O título informa triplo rolete, enquanto os dados técnicos fornecidos identificam atuadores tipo Chisel Plunger. Verifique o formato dos três acionadores nas fotos do anúncio antes de finalizar a compra.
Confira também as características elétricas e mecânicas exigidas pelo equipamento.
CUIDADOS E MANUTENÇÃO
Desligue e desenergize a máquina antes da instalação.
Realize as conexões elétricas conforme as especificações do equipamento.
Verifique o alinhamento e o acionamento correto dos três elementos.
Evite impactos e esforços mecânicos acima dos limites permitidos.
Mantenha o invólucro e as vedações em boas condições para preservar a proteção IP67.
Recomenda-se instalação por profissional qualificado.
IMPORTANTE
O anúncio contempla exclusivamente 01 micro fim de curso triplo EUCHNER SN03D12-502-M.
Não acompanha cabos, suportes externos ou acessórios não especificados.
A utilização deve respeitar os limites elétricos, mecânicos e ambientais do componente.
O grau de proteção IP67 depende da instalação correta e da integridade das vedações.
GARANTIA
Garantia conforme as condições legais e comerciais aplicáveis, respeitados os direitos previstos na legislação.
Não cobre danos comprovadamente decorrentes de instalação inadequada, sobrecarga elétrica ou utilização fora das especificações.
ASSISTÊNCIA TÉCNICA NADEL CNC
A NADEL CNC possui mais de 30 anos de experiência no fornecimento de peças industriais e na manutenção preventiva e corretiva de máquinas CNC e convencionais.
Oferecemos suporte técnico para identificação de componentes de reposição e manutenção de sistemas de automação industrial. Consulte nossa equipe.
NOTA FISCAL
Emitimos NF-e em todas as vendas. A NADEL CNC é enquadrada no Regime Normal, permitindo eventual aproveitamento de crédito fiscal conforme a legislação aplicável.
