Kit Cabo Serial CNC RS232 Siemens Fagor Fanuc USB 8 Metros

KIT CABO DE COMUNICAÇÃO CNC RS232 COM CONVERSOR USB - MCS / SIEMENS / FAGOR / FANUC - CABO DB9 FÊMEA / DB25 MACHO 5 METROS + CONVERSOR USB 0,5 METRO + SOFTWARE

DADOS TÉCNICOS

Produto: Kit de Comunicação Serial RS232 para CNC

Padrão de Comunicação do Cabo Principal: RS232

Conector do Cabo Principal - Primeira Extremidade: DB9 Fêmea

Conector do Cabo Principal - Segunda Extremidade: DB25 Macho

Comprimento do Cabo Principal: 5 Metros

Segundo Componente: Cabo Conversor USB para DB9

Comprimento do Cabo Conversor: 0,5 Metro

Software: Software de Instalação do Conversor USB

Mídia de Instalação: CD

Disponibilização Adicional: Link para Download Enviado por E-mail

Marcas de Referência: MCS / SIEMENS / FAGOR / FANUC

Aplicação: Comunicação de Dados entre Computadores e Comandos CNC Compatíveis

Quantidade: 01 Kit Completo

CARACTERÍSTICAS

Kit de comunicação CNC composto por cabo serial RS232, cabo conversor USB para DB9 e software de instalação do conversor.

Desenvolvido para interligar computadores e equipamentos CNC que utilizam interfaces de comunicação serial compatíveis.

O cabo principal possui 5 metros de comprimento, com conector DB9 fêmea em uma extremidade e DB25 macho na outra.

O cabo conversor USB para DB9 possui 0,5 metro de comprimento.

O conversor permite disponibilizar uma interface serial por meio de uma conexão USB, desde que seja compatível com o computador, o sistema operacional e o equipamento conectado.

Acompanha software de instalação do conversor USB em CD.

Também disponibilizamos um link para download do software, enviado por e-mail.

O conjunto pode ser utilizado para transferência de programas CNC, envio e recebimento de arquivos e comunicação entre equipamentos compatíveis.

Possui aplicação de referência em comandos MCS, SIEMENS, FAGOR e FANUC.

Indicado para oficinas de usinagem, ferramentarias, setores de programação e manutenção industrial.

O kit reúne os componentes necessários para a conexão física proposta, mas seu funcionamento depende da compatibilidade das interfaces, da pinagem e das configurações de comunicação.

Também comercializamos separadamente o cabo serial DB9 fêmea para DB25 macho. Consulte nossa equipe.

O QUE É UM KIT DE COMUNICAÇÃO CNC RS232 COM CONVERSOR USB?

O kit de comunicação CNC RS232 com conversor USB é um conjunto de componentes utilizado para estabelecer uma conexão entre computadores e comandos numéricos que possuem interfaces de comunicação compatíveis.

Em máquinas CNC, a comunicação com dispositivos externos pode ser utilizada para transferir programas de usinagem, receber arquivos armazenados no comando e realizar operações relacionadas ao gerenciamento de dados.

Os programas CNC contêm instruções utilizadas pela máquina para executar movimentos, posicionamentos e operações de usinagem.

Em determinadas aplicações, esses programas são elaborados ou editados em um computador e posteriormente enviados ao comando da máquina.

A comunicação serial RS232 é um dos meios utilizados para realizar essa transferência em diferentes gerações de comandos CNC.

Entretanto, muitos computadores atuais não possuem uma porta serial RS232 integrada.

Nessas situações, um conversor USB para serial pode permitir a utilização de uma interface de comunicação RS232 por meio de uma porta USB.

O kit anunciado reúne um cabo serial DB9 fêmea para DB25 macho, um cabo conversor USB para DB9 e o software de instalação do conversor.

O cabo serial principal possui 5 metros de comprimento.

Sua função é realizar a interligação física entre interfaces compatíveis, utilizando os conectores DB9 fêmea e DB25 macho.

O conversor USB possui 0,5 metro de comprimento.

Sua função é estabelecer a comunicação entre a conexão USB do computador e uma interface serial, respeitando as características do dispositivo conversor.

Quando conectado a um computador compatível, o conversor pode ser reconhecido pelo sistema operacional por meio de um driver específico.

O driver é um programa responsável por permitir que o sistema operacional identifique e utilize corretamente determinado dispositivo.

Por esse motivo, o kit acompanha software de instalação do conversor USB.

O software é fornecido em CD e também pode ser disponibilizado por meio de um link para download enviado por e-mail.

Após a instalação adequada do driver, o computador poderá disponibilizar uma porta de comunicação serial virtual, conforme o funcionamento do conversor e do sistema operacional.

Essa porta poderá ser utilizada por programas de comunicação compatíveis.

É importante observar que o software fornecido é destinado à instalação do conversor USB.

Ele não deve ser confundido com um programa de edição de peças, programação de usinagem ou comunicação CNC específico.

Para transferir arquivos entre o computador e a máquina, também pode ser necessário utilizar um programa de comunicação adequado ao comando CNC.

Além disso, o comando e o computador precisam utilizar parâmetros de comunicação correspondentes.

Entre esses parâmetros estão a velocidade de transmissão, a quantidade de bits de dados, a paridade e os bits de parada.

Alguns sistemas também utilizam controle de fluxo para coordenar o envio e o recebimento das informações.

Essas configurações devem respeitar as exigências dos equipamentos envolvidos.

Outro fator fundamental é a pinagem do cabo serial.

A pinagem corresponde à distribuição dos sinais elétricos nos terminais dos conectores.

O padrão RS232 pode utilizar diferentes combinações de sinais, dependendo do comando CNC e da configuração do sistema.

Por esse motivo, a presença de conectores DB9 e DB25 não garante, isoladamente, que o cabo seja compatível.

É necessário verificar se as ligações internas correspondem ao esquema exigido pelo equipamento.

O kit possui aplicação de referência em comandos MCS, SIEMENS, FAGOR e FANUC.

Esses fabricantes possuem diferentes modelos e gerações de comandos numéricos.

As interfaces seriais podem apresentar diferenças de conectores, pinagem, sinais de controle e parâmetros de comunicação.

Portanto, a compatibilidade não deve ser determinada apenas pela marca da máquina ou do comando.

Também é importante verificar a compatibilidade do conversor USB com o sistema operacional do computador.

O funcionamento do driver pode variar conforme a versão do sistema e as características do conversor.

O comprimento do cabo principal de 5 metros permite conectar equipamentos posicionados a uma distância adequada dentro do ambiente de trabalho.

O cabo conversor USB de 0,5 metro complementa a conexão com o computador.

A soma dos comprimentos nominais dos dois cabos é de 5,5 metros, considerando o percurso físico do conjunto.

Entretanto, a distância efetiva de instalação depende da posição das portas, da disposição dos equipamentos e das condições de montagem.

Em ambientes industriais, também é importante considerar a presença de interferências eletromagnéticas.

Motores, inversores de frequência, cabos de potência e outros componentes podem interferir em sistemas de comunicação quando a instalação não é adequada.

Recomenda-se evitar o posicionamento dos cabos junto a fontes intensas de interferência.

O kit é indicado para aplicações em que se deseja utilizar um computador com conexão USB para comunicação com equipamentos CNC que possuam interfaces seriais compatíveis.

Sua utilização pode auxiliar na transferência, organização e armazenamento de programas de usinagem.

O funcionamento adequado depende da instalação correta do conversor, da configuração do software, da pinagem e dos parâmetros de comunicação.

Por esse motivo, recomendamos confirmar as características dos equipamentos antes da compra.

CONTEÚDO DA COMPRA

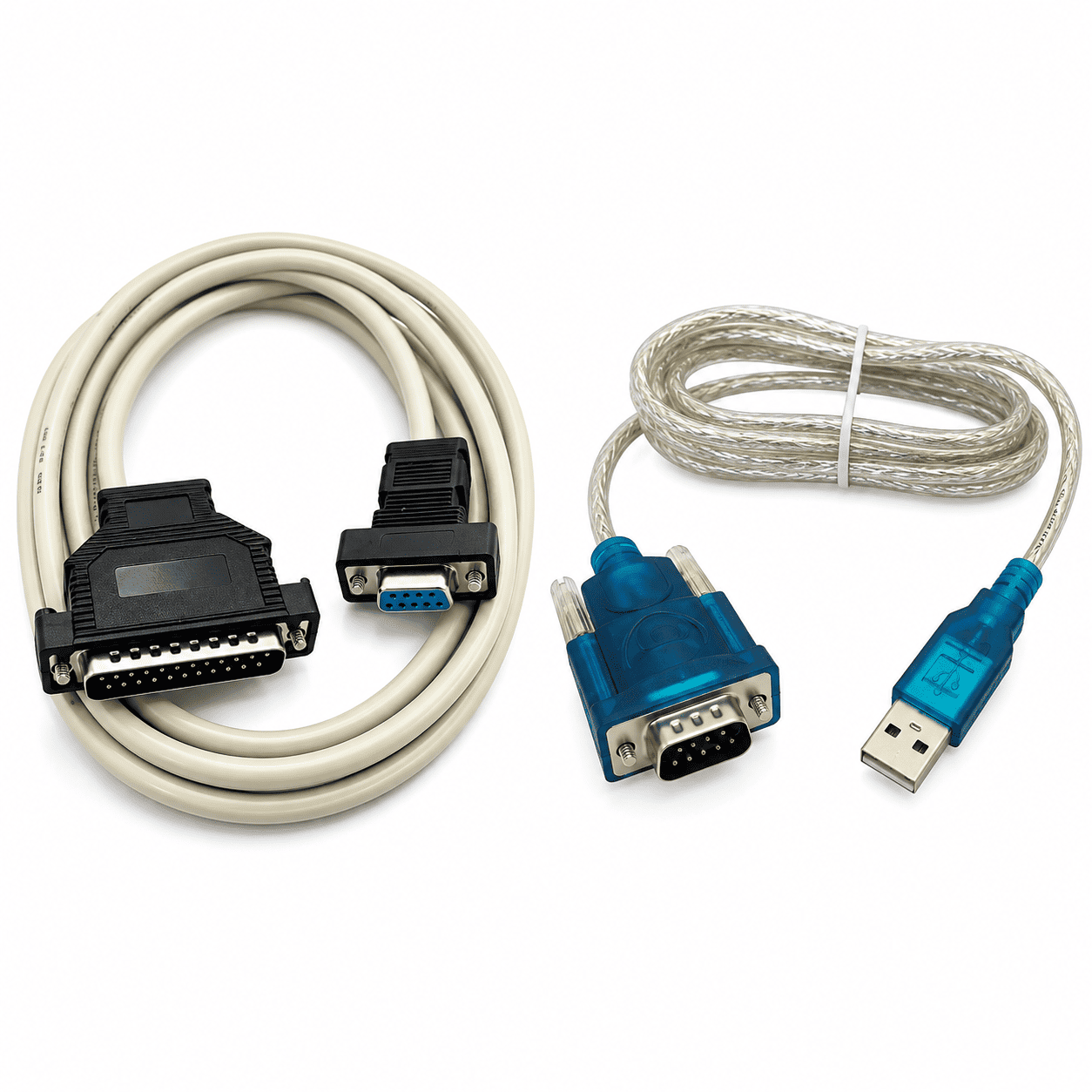

01 Cabo Serial RS232 DB9 Fêmea para DB25 Macho.

Comprimento: 5 metros.

01 Cabo Conversor USB para DB9.

Comprimento: 0,5 metro.

01 Software de Instalação do Conversor USB.

Fornecimento em CD.

Também enviamos por e-mail um link para download do software de instalação.

A compra corresponde ao conjunto descrito.

Não acompanha computador, comando CNC, máquina, programas de usinagem ou outros acessórios não especificados.

Os serviços de instalação, configuração e manutenção não estão incluídos na compra.

CÓDIGOS DE REFERÊNCIA

Kit Comunicação CNC RS232 USB

Kit Cabo Serial CNC com Conversor USB

Cabo RS232 DB9 Fêmea DB25 Macho 5 Metros

Cabo Conversor USB para DB9

Kit Comunicação CNC MCS

Kit Comunicação CNC SIEMENS

Kit Comunicação CNC FAGOR

Kit Comunicação CNC FANUC

Kit Transferência de Programas CNC

Kit Comunicação Serial para Torno CNC

Kit Comunicação USB RS232 para CNC

Cabo Comunicação CNC DB9 DB25

As denominações comerciais facilitam a identificação e a pesquisa do produto.

A compatibilidade depende da configuração elétrica, da pinagem e dos parâmetros exigidos pelo equipamento.

APLICAÇÃO

Indicado para comunicação de dados entre computadores e comandos CNC compatíveis.

Principais marcas de referência:

MCS.

SIEMENS.

FAGOR.

FANUC.

Principais utilizações:

Comunicação entre computador e comando CNC.

Conexão de computador USB a interface serial RS232 compatível.

Transferência de programas de usinagem.

Envio de programas para comandos CNC.

Recebimento de programas armazenados na máquina.

Realização de cópias de segurança de programas CNC.

Comunicação com tornos CNC.

Comunicação com centros de usinagem CNC.

Programação e manutenção de máquinas CNC.

Utilização em oficinas mecânicas e ferramentarias.

A aplicação depende da compatibilidade do conversor USB, das interfaces seriais, da pinagem do cabo e das configurações dos equipamentos.

As marcas citadas são referências de aplicação e não representam compatibilidade universal com todos os modelos de comandos.

CONFIRME A COMPATIBILIDADE

ANTES DE EFETUAR A COMPRA, CONFIRME AS CARACTERÍSTICAS DE COMUNICAÇÃO DOS EQUIPAMENTOS.

Verifique:

Marca e modelo do comando CNC.

Existência de interface serial RS232.

Tipo de conector utilizado no comando.

Necessidade de conector DB9 fêmea.

Necessidade de conector DB25 macho.

Pinagem exigida pelo comando CNC.

Distribuição dos sinais de transmissão e recepção.

Necessidade de sinais de controle de fluxo.

Comprimento necessário do cabo principal de 5 metros.

Disponibilidade de porta USB no computador.

Compatibilidade do conversor com o sistema operacional.

Disponibilidade e instalação do driver correspondente.

Programa de comunicação utilizado no computador.

Velocidade de transmissão configurada.

Quantidade de bits de dados.

Paridade.

Bits de parada.

Configurações adicionais exigidas pelo comando.

ATENÇÃO: A EXISTÊNCIA DE CONECTORES DB9 OU DB25 NÃO GARANTE A COMPATIBILIDADE COM O EQUIPAMENTO.

A compatibilidade depende do esquema de ligação e das características elétricas exigidas pelo comando CNC.

Também é necessário confirmar que o conversor USB é compatível com o computador utilizado.

Em caso de dúvida, consulte nossa equipe antes de efetuar a compra.

CUIDADOS E MANUTENÇÃO

Antes de realizar as conexões, consulte as orientações técnicas dos equipamentos envolvidos.

Verifique se os conectores correspondem às interfaces disponíveis.

Não force o encaixe dos conectores.

Evite puxar os cabos diretamente pelos fios.

Não dobre excessivamente os cabos.

Evite esmagamentos, cortes e danos ao revestimento externo.

Mantenha os cabos afastados de superfícies quentes e componentes móveis.

Evite instalar os cabos junto a condutores de potência e fontes intensas de interferência eletromagnética.

Proteja os conectores contra óleo, fluido de corte, cavacos e umidade.

Instale o driver correspondente ao conversor USB antes de iniciar a comunicação, conforme as orientações do fabricante.

Verifique se o computador reconhece corretamente a interface disponibilizada pelo conversor.

Configure os parâmetros de comunicação de acordo com as exigências do comando CNC.

Não altere a pinagem dos conectores sem documentação técnica adequada.

Não conecte o conjunto a interfaces elétricas incompatíveis.

Caso ocorram falhas de comunicação, verifique os conectores, o driver, a porta serial, os parâmetros e as características do cabo.

A instalação e os testes devem respeitar os procedimentos de segurança aplicáveis ao equipamento.

IMPORTANTE

O KIT É COMPOSTO POR:

01 Cabo Serial RS232 DB9 Fêmea para DB25 Macho de 5 metros.

01 Cabo Conversor USB para DB9 de 0,5 metro.

01 Software de Instalação do Conversor USB, fornecido em CD e por link para download enviado por e-mail.

Aplicação de referência em equipamentos CNC MCS, SIEMENS, FAGOR e FANUC.

A compatibilidade depende da pinagem, dos sinais utilizados, do conversor USB, do sistema operacional e dos parâmetros de comunicação.

O software fornecido destina-se à instalação do conversor USB.

A transferência de programas CNC pode exigir um software de comunicação específico, conforme o equipamento utilizado.

CONFIRA AS CARACTERÍSTICAS DOS EQUIPAMENTOS ANTES DE EFETUAR A COMPRA.

TAMBÉM VENDEMOS SOMENTE O CABO SERIAL DB9 FÊMEA PARA DB25 MACHO.

Caso necessite apenas do cabo serial, sem o conversor USB, consulte nossa equipe.
