Coroa de Bronze do Avental Z-35 Nardini 013.004.107A Nodus ND250/-325 NZ-400

COROA DE BRONZE DO AVENTAL Z-35 NARDINI NODUS ND250 / ND325 / NZ-400 - 013.004.107A - NADEL CNC

CARACTERÍSTICAS

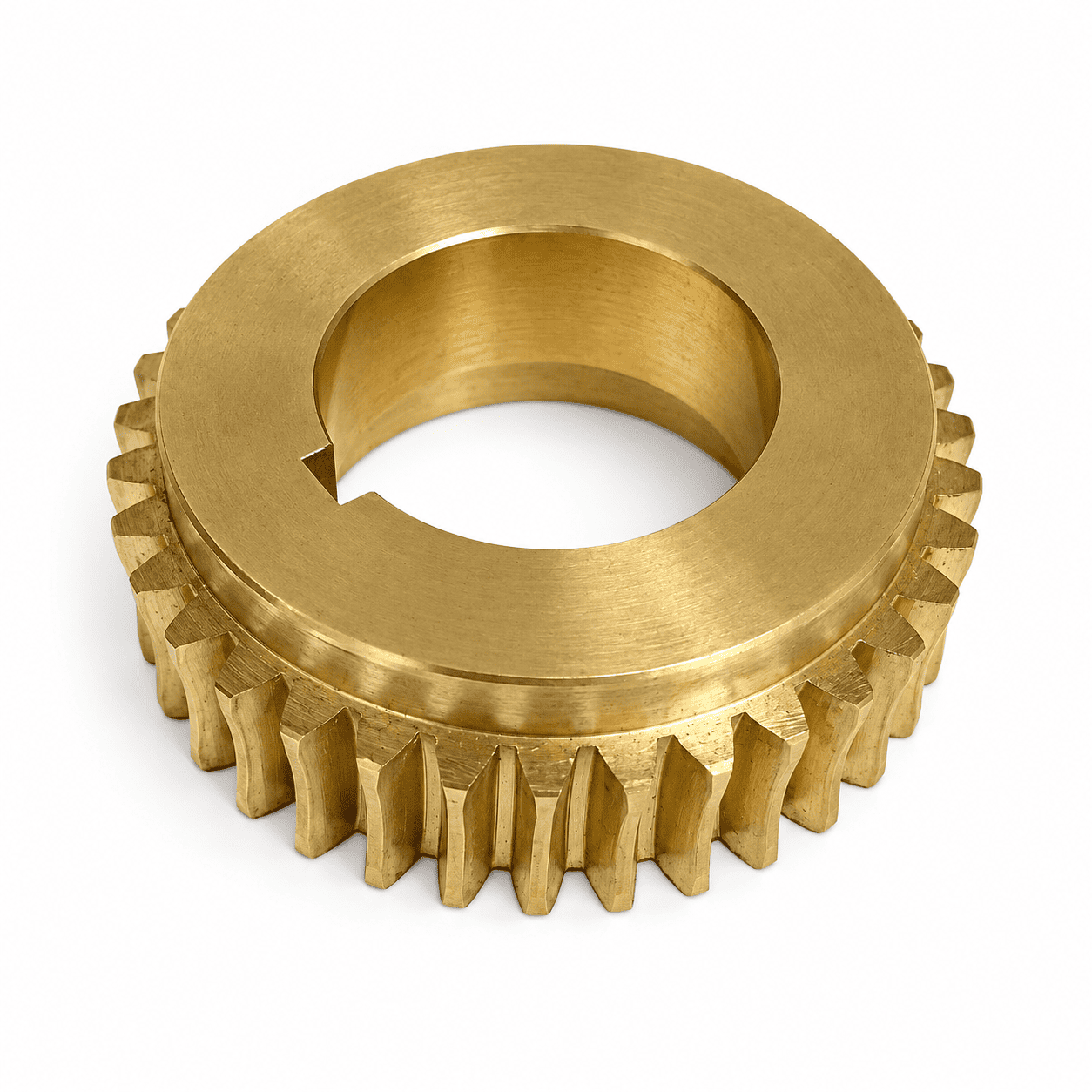

Coroa de bronze do avental para tornos NARDINI NODUS ND250, ND325 e NZ-400, conforme compatibilidade do conjunto instalado.

Engrenagem com 35 dentes (Z-35), utilizada no mecanismo do avental do torno.

Fabricada em bronze, possui furo principal de 38 mm de diâmetro e rebaixo/folga de 45 mm de diâmetro.

Componente destinado à reposição em serviços de manutenção preventiva, corretiva e recuperação de conjuntos mecânicos de tornos convencionais.

Identificada pelo código de referência NARDINI 013.004.107A.

O QUE É A COROA DE BRONZE DO AVENTAL NARDINI?

A coroa de bronze do avental é uma engrenagem utilizada no conjunto mecânico do avental de tornos convencionais.

O avental é o conjunto localizado na região frontal do carro do torno, responsável por abrigar mecanismos relacionados à transmissão e ao acionamento dos movimentos automáticos do carro, conforme a construção da máquina.

Esse sistema permite transmitir movimentos aos componentes responsáveis pelos avanços utilizados durante as operações de usinagem.

A coroa de bronze integra o mecanismo de transmissão do avental, trabalhando em conjunto com outros elementos mecânicos, conforme a configuração do equipamento.

Sua função está relacionada à transmissão de movimento e torque entre componentes do sistema.

O produto anunciado possui 35 dentes, característica identificada pela designação Z-35.

O número de dentes é uma informação fundamental para identificar a engrenagem e verificar sua compatibilidade com o mecanismo original.

A coroa é fabricada em bronze, material utilizado em diferentes aplicações de transmissão mecânica devido às suas características de trabalho em contato com outros componentes metálicos.

Em mecanismos com engrenagens, o material, o perfil dos dentes, as dimensões e as condições de lubrificação influenciam diretamente o funcionamento do conjunto.

A peça possui furo principal com diâmetro de 38 mm e rebaixo/folga com diâmetro de 45 mm.

Essas medidas devem ser verificadas durante a identificação do componente, juntamente com a quantidade de dentes e as demais características construtivas.

Durante o funcionamento do torno, os componentes do avental estão sujeitos a esforços mecânicos e ciclos repetitivos de operação.

Com o tempo, podem ocorrer desgastes nos dentes, folgas excessivas, danos nas superfícies de contato ou alterações no funcionamento do mecanismo.

Quando necessário, a substituição da coroa deve ser realizada por uma peça dimensionalmente compatível com o conjunto original.

A utilização de uma engrenagem inadequada pode comprometer o engrenamento, a transmissão de movimento e o funcionamento do avental.

Por isso, além de conferir o número de dentes e os diâmetros informados, é importante verificar o perfil dos dentes, a largura da engrenagem, os encaixes e as características de montagem.

A aplicação informada corresponde aos tornos NARDINI NODUS ND250, ND325 e NZ-400, mediante confirmação da configuração instalada.

A manutenção correta do avental contribui para o funcionamento adequado dos mecanismos de avanço e para a confiabilidade das operações de usinagem.

DADOS TÉCNICOS

Produto: Coroa do Avental / Engrenagem

Material: Bronze

Número de Dentes: 35

Identificação: Z-35

Diâmetro do Furo Principal: 38 mm

Diâmetro do Rebaixo/Folga: 45 mm

Código de Referência: 013.004.107A

Marca de Aplicação: NARDINI

Linha de Aplicação Informada: NODUS

Modelos Informados: ND250 / ND325 / NZ-400

Conjunto de Aplicação: Avental do Torno

Tipo de Componente: Engrenagem Mecânica de Transmissão

Quantidade: 01 Unidade

Módulo da Engrenagem: Não Informado

Diâmetro Externo Total: Não Informado

Largura Total: Não Informada

Demais Dimensões: Conferir com a Peça Original

CONTEÚDO DA COMPRA

01 Coroa de Bronze do Avental Z-35.

Código de referência: 013.004.107A.

Não acompanha eixo, rolamentos, buchas, parafusos, engrenagens adicionais ou outros componentes do avental.

O serviço de instalação não está incluído na compra.

CÓDIGOS DE REFERÊNCIA

013.004.107A

013004107A

013 004 107A

.013.004.107A

Coroa NARDINI Z-35

Coroa de Bronze NARDINI

Coroa do Avental NARDINI

Engrenagem do Avental NODUS

Coroa NARDINI ND250

Coroa NARDINI ND325

Coroa NARDINI NZ-400

As variações de escrita e denominações comerciais facilitam a identificação do produto e não representam códigos oficiais adicionais.

APLICAÇÃO

Indicada para reposição no conjunto do avental dos seguintes tornos NARDINI, conforme compatibilidade:

NARDINI NODUS ND250.

NARDINI NODUS ND325.

NARDINI NZ-400.

Utilizada em serviços de manutenção e recuperação dos mecanismos de transmissão do avental.

A aplicação em outras versões ou modelos de tornos NARDINI depende da confirmação das características da engrenagem original.

CONFIRME A COMPATIBILIDADE

Antes de efetuar a compra, verifique:

Modelo e versão do torno.

Código de referência 013.004.107A.

Quantidade de dentes: Z-35.

Material: Bronze.

Diâmetro do furo principal: 38 mm.

Diâmetro do rebaixo/folga: 45 mm.

Módulo e perfil dos dentes.

Diâmetro externo e largura da engrenagem.

Formato, encaixes e características de montagem.

Condições dos componentes associados.

O número de dentes e os diâmetros informados não são suficientes, isoladamente, para garantir a compatibilidade.

Máquinas reformadas ou adaptadas podem apresentar diferenças em relação à configuração original.

Recomendamos comparar a coroa anunciada com a peça instalada no avental.

Em caso de dúvida, consulte nossa equipe técnica antes da compra.

CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado em manutenção de tornos e conjuntos mecânicos de transmissão.

Antes da desmontagem, desligue a máquina e siga os procedimentos de bloqueio das fontes de energia.

Inspecione as condições do eixo, dos alojamentos e dos componentes que trabalham em conjunto com a coroa.

Verifique a existência de desgaste excessivo, folgas, desalinhamento ou danos nos dentes das engrenagens associadas.

Realize a limpeza adequada das superfícies de montagem.

Utilize ferramentas apropriadas e evite impactos que possam danificar os dentes ou deformar a peça.

Não force a instalação em eixos ou alojamentos incompatíveis.

Respeite as condições de montagem, ajuste e lubrificação previstas para o avental.

Após a substituição, verifique o engrenamento, as folgas e a movimentação do mecanismo.

Antes de retornar a máquina à operação, realize os testes de funcionamento necessários.

A lubrificação adequada e a inspeção periódica contribuem para reduzir o desgaste dos componentes do conjunto.

IMPORTANTE

A venda corresponde somente à coroa de bronze anunciada.

O produto deve ser selecionado conforme as características da engrenagem original.

As dimensões informadas referem-se ao furo principal e ao rebaixo/folga, não ao diâmetro externo total da coroa.

Não foram informados o módulo, a largura e o diâmetro externo total da engrenagem.

Essas características devem ser conferidas quando necessárias para confirmar a compatibilidade.

A instalação deve ser realizada por profissional qualificado.

Em caso de dúvida sobre a aplicação, entre em contato com a equipe da NADEL CNC antes de efetuar a compra.
