Cooler / Ventilador Panaflo Fbk08t24h 80x80x15 24v 0.17a

COOLER / VENTILADOR INDUSTRIAL PANAFLO FBK08T24H 5B02A73-1CQ 24V DC 0,17A 80X80X15MM PARA DRIVES FANUC E MÁQUINAS CNC

CARACTERÍSTICAS

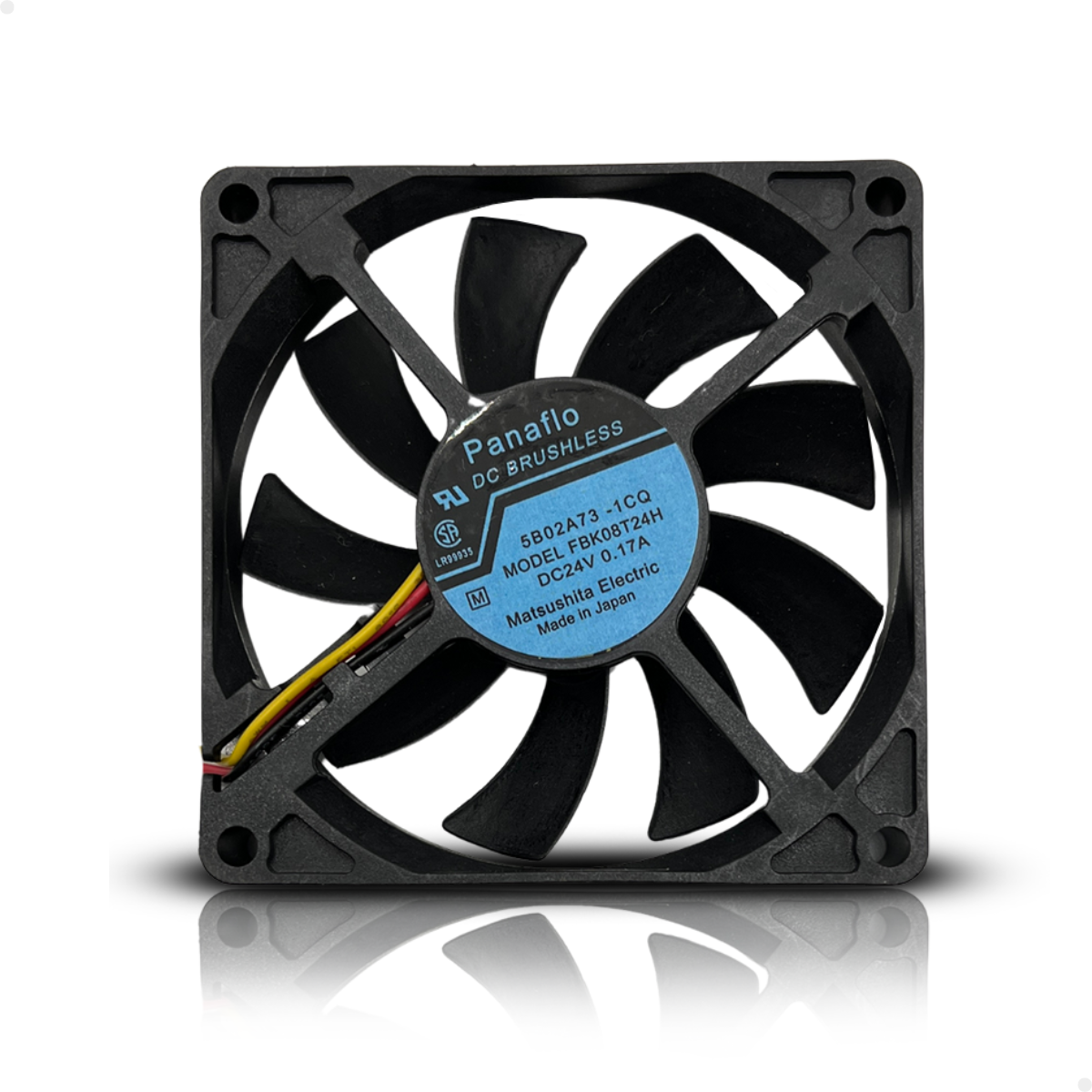

O Cooler / Ventilador Industrial Panaflo FBK08T24H, referência 5B02A73-1CQ, é um ventilador axial desenvolvido para refrigeração de componentes eletrônicos industriais, especialmente drives FANUC, painéis de comando, fontes de alimentação e módulos de máquinas CNC.

Possui alimentação de 24V DC, corrente nominal de 0,17 A e potência elétrica aproximada de 4,08 W, sendo indicado para sistemas que necessitam de circulação de ar e dissipação de calor.

Sua principal função é promover a movimentação do ar no interior dos equipamentos, auxiliando na remoção do calor gerado pelos componentes eletrônicos durante o funcionamento.

O modelo possui conexão elétrica de 3 pinos, incluindo alimentação e sinal tacométrico, permitindo o monitoramento da rotação em equipamentos compatíveis.

É muito utilizado em drives FANUC, sendo uma opção para manutenção preventiva, corretiva e substituição de ventiladores em sistemas de refrigeração industrial.

Principais características:

• Marca: Panaflo.

• Modelo: FBK08T24H.

• Referência adicional: 5B02A73-1CQ.

• Ventilador axial industrial.

• Tensão de alimentação: 24V DC.

• Corrente nominal: 0,17 A.

• Potência elétrica aproximada: 4,08 W.

• Dimensões anunciadas: 80 x 80 x 15 mm, sujeitas à confirmação.

• Rotação informada: aproximadamente 2.900 RPM.

• Vazão de ar informada: 32,8 CFM.

• Nível de ruído informado: 34 dBA.

• Conector elétrico de 3 pinos.

• Sinal tacométrico para monitoramento de rotação.

• Aplicação frequente em drives FANUC.

• Indicado para sistemas eletrônicos e máquinas CNC compatíveis.

DADOS TÉCNICOS

• Produto: Cooler / Ventilador Industrial

• Marca: Panaflo

• Modelo: FBK08T24H

• Referência adicional: 5B02A73-1CQ

• Tipo: Ventilador axial

• Tensão nominal: 24V DC

• Tipo de alimentação: Corrente contínua (DC)

• Corrente nominal: 0,17 A

• Potência elétrica aproximada: 4,08 W

• Largura: 80 mm

• Altura: 80 mm

• Espessura: 15 mm no título comercial; 25 mm nos dados fornecidos — confirmar

• Velocidade de rotação informada: Aproximadamente 2.900 RPM

• Vazão de ar informada: 32,8 CFM (aproximadamente 55,7 m³/h)

• Nível de ruído informado: 34 dBA

• Conexão elétrica: 3 pinos

• Função das conexões: Alimentação elétrica e sinal tacométrico

• Vida útil informada: Aproximadamente 60.000 horas a 25 °C

• Aplicação principal: Refrigeração de drives FANUC e equipamentos eletrônicos industriais

• Tipo de rolamento: Não informado

• Pinagem e modelo físico do conector: Não informados

A potência elétrica aproximada de 4,08 W corresponde ao cálculo de 24 V x 0,17 A.

Os valores de rotação, vazão de ar, ruído e vida útil foram fornecidos como referência e devem ser confirmados na documentação técnica correspondente ao modelo.

ATENÇÃO: Existe divergência entre a espessura de 15 mm indicada no título e a espessura de 25 mm apresentada nos dados técnicos. Confirme a dimensão real do produto antes da compra.

CONTEÚDO DA COMPRA

• 01 Cooler / Ventilador Industrial Panaflo FBK08T24H, referência 5B02A73-1CQ, 24V DC, 0,17 A, com conexão elétrica de 3 pinos.

O fornecimento de parafusos, grades de proteção, adaptadores ou outros acessórios deve ser confirmado nas fotos e informações do anúncio.

CÓDIGOS DE REFERÊNCIA

Modelo e referências:

• FBK08T24H

• 5B02A73-1CQ

Identificações comerciais:

• Panaflo FBK08T24H

• Panaflo 5B02A73-1CQ

• Cooler Panaflo 24V

• Ventilador Panaflo 0,17 A

• Cooler Industrial 80 mm

• Ventilador Axial 24V DC

• Cooler 24V 4,08 W

• Ventilador Industrial 3 Pinos

• Cooler com Sinal Tacométrico

• Ventilador para Drive FANUC

• Cooler para Comando CNC

• Ventilador para Módulo Eletrônico Industrial

As referências FBK08T24H e 5B02A73-1CQ devem ser comparadas com a identificação do ventilador original, considerando também suas características elétricas, dimensões e conexão.

APLICAÇÃO

Indicado para ventilação e refrigeração de componentes eletrônicos industriais que utilizam ventiladores axiais de 24V DC, corrente nominal de 0,17 A e características mecânicas e elétricas compatíveis.

Muito utilizado em drives FANUC, auxiliando na dissipação de calor dos componentes eletrônicos durante o funcionamento.

Pode ser utilizado em:

• Drives FANUC compatíveis.

• Módulos eletrônicos de comandos FANUC.

• Painéis elétricos de máquinas CNC.

• Painéis de comando industrial.

• Fontes de alimentação industriais.

• Drivers e unidades de acionamento.

• Módulos eletrônicos de controle.

• Equipamentos de automação industrial.

• Centros de usinagem CNC.

• Tornos CNC.

• Fresadoras CNC.

• Sistemas eletrônicos com monitoramento tacométrico.

• Outros equipamentos que utilizem o modelo FBK08T24H, a referência 5B02A73-1CQ ou equivalente tecnicamente compatível.

O ventilador auxilia na circulação de ar e na dissipação do calor produzido pelos componentes eletrônicos durante a operação.

Sua conexão de 3 pinos permite a utilização do sinal tacométrico em equipamentos preparados para receber essa informação, auxiliando no monitoramento do funcionamento do ventilador.

É indicado para manutenção preventiva, corretiva e substituição de ventiladores com desgaste, falhas de rotação ou funcionamento inadequado.

A aplicação em drives FANUC não significa compatibilidade universal com todos os modelos da marca. É necessário verificar o código e as especificações do componente original.

CONFIRME A COMPATIBILIDADE

Antes da compra, verifique:

• Marca: Panaflo.

• Modelo: FBK08T24H.

• Referência: 5B02A73-1CQ.

• Tensão de alimentação: 24V DC.

• Corrente nominal: 0,17 A.

• Potência elétrica aproximada: 4,08 W.

• Largura e altura: 80 x 80 mm.

• Espessura real do ventilador: confirmar se 15 ou 25 mm.

• Conexão elétrica de 3 pinos.

• Pinagem e disposição dos terminais.

• Compatibilidade do sinal tacométrico com o equipamento.

• Tipo de conector utilizado no sistema original.

• Posição e espaçamento dos furos de fixação.

• Sentido do fluxo de ar.

• Espaço disponível para instalação.

• Rotação e vazão de ar exigidas pelo equipamento.

• Modelo e versão do drive FANUC, quando aplicável.

ATENÇÃO: Ventiladores com as mesmas dimensões e tensão podem apresentar diferenças de corrente, rotação, vazão de ar, conectores, pinagem e características do sinal tacométrico.

A presença de 3 pinos não garante compatibilidade automática com qualquer equipamento que utilize conectores de 3 terminais.

A substituição deve considerar todas as especificações necessárias ao funcionamento do equipamento, não apenas a tensão e as dimensões externas.

Recomendamos comparar o código e as informações da etiqueta do ventilador original com as características e fotos do anúncio.

Em caso de dúvidas, consulte a equipe técnica da NADEL CNC.

CUIDADOS E MANUTENÇÃO

• Desligue o equipamento e isole a alimentação elétrica antes de realizar a instalação ou substituição.

• Aguarde a descarga dos circuitos elétricos conforme os procedimentos de segurança do fabricante.

• Confirme a tensão de alimentação de 24V DC antes de conectar o ventilador.

• Verifique a polaridade e a configuração dos 3 terminais antes da instalação.

• Não presuma a função dos fios apenas pela cor ou posição no conector.

• Confirme a compatibilidade do sinal tacométrico com o sistema de controle.

• Verifique se a fonte de alimentação suporta a corrente exigida pelo ventilador.

• Não conecte o ventilador a uma alimentação incompatível.

• Instale o cooler respeitando o sentido de circulação de ar necessário ao equipamento.

• Utilize pontos de fixação e elementos de montagem adequados.

• Evite contato de cabos, ferramentas e objetos com as hélices durante o funcionamento.

• Mantenha entradas e saídas de ar desobstruídas.

• Realize limpeza periódica para remover poeira e partículas acumuladas.

• Não utilize água ou produtos químicos inadequados na limpeza.

• Evite impactos e esforços sobre a estrutura e as hélices.

• Verifique periodicamente a existência de vibrações, ruídos anormais ou falhas de rotação.

• Caso apresente funcionamento irregular, interrompa o uso e verifique as condições do sistema.

• Recomenda-se instalação por profissional qualificado em manutenção elétrica e eletrônica industrial.

IMPORTANTE

O anúncio corresponde a 01 Cooler / Ventilador Industrial Panaflo FBK08T24H, referência 5B02A73-1CQ, com alimentação de 24V DC, corrente nominal de 0,17 A, potência aproximada de 4,08 W e conexão elétrica de 3 pinos.

Produto destinado à ventilação de drives FANUC, módulos eletrônicos, fontes de alimentação e equipamentos CNC compatíveis.

ATENÇÃO ÀS DIMENSÕES: O título comercial informa 80 x 80 x 15 mm, enquanto a ficha técnica fornecida menciona 80 x 80 x 25 mm. A espessura deverá ser confirmada antes da publicação e da compra.

O sinal tacométrico permite monitoramento de rotação somente quando o equipamento possui entrada e configuração compatíveis.

A compatibilidade deve ser confirmada pelo modelo, tensão, corrente elétrica, dimensões, tipo de conector, pinagem e requisitos de refrigeração do equipamento.

Confira as informações e fotos do anúncio antes de finalizar a compra.
